รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain BTN5 BTN5-9120-ALF

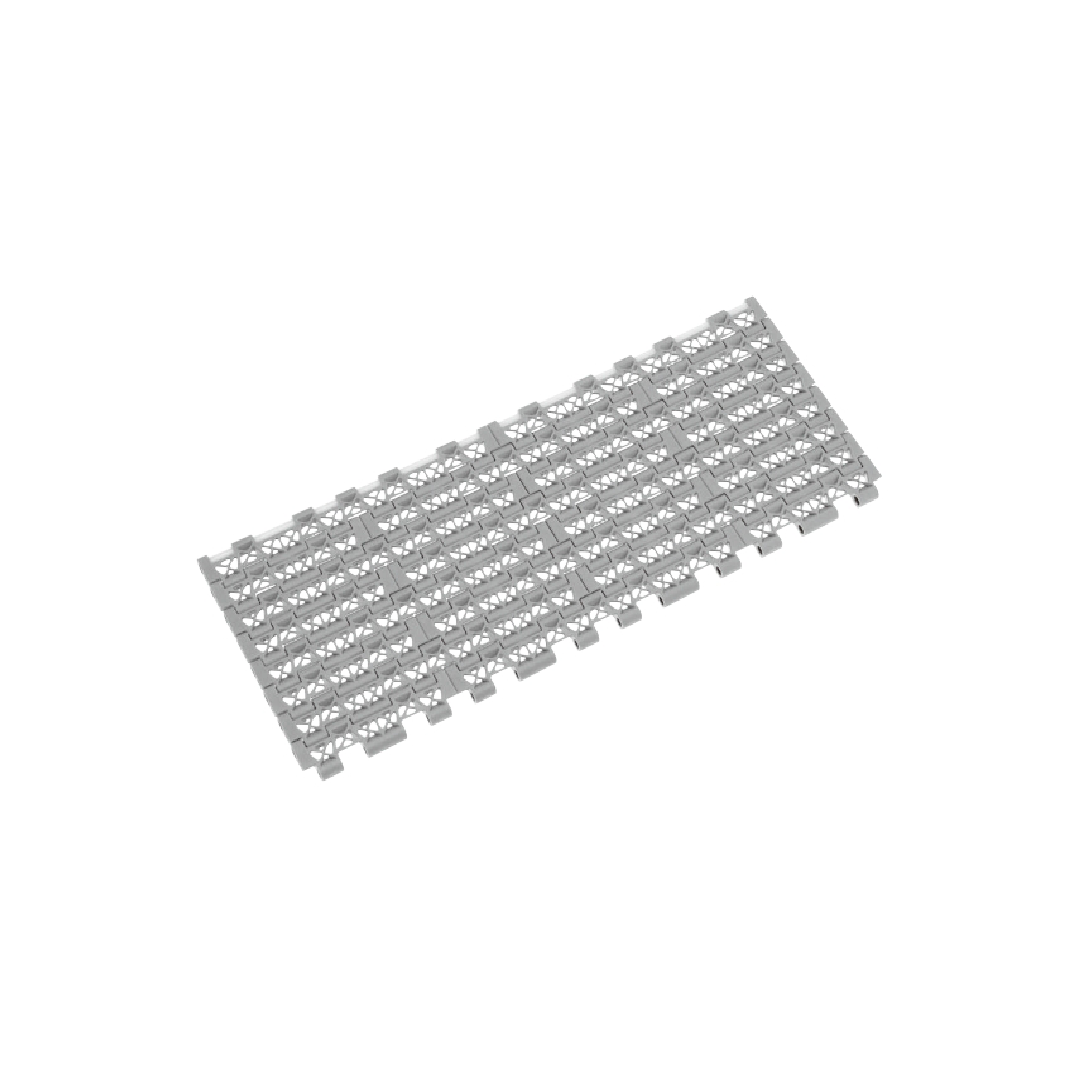

สายพานพลาสติก TSUBAKI Plastic Modular Chain BTN5 BTN5-9120-ALF สายพานลำเลียงพลาสติก WT3816-K Series เป็น สายพานลำเลียง ประเภท Straight Running (แบบวิ่งตรง) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรงเป็นพิเศษและเหมาะสำหรับงานลำเลียงที่มีน้ำหนักมาก รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT3816-K Series

  • การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
  • เหมาะสำหรับระบบลำเลียงที่มีภาระหนัก (Suitable for heavy-loaded conveyor): ออกแบบมาเป็นพิเศษเพื่อรองรับการลำเลียงวัสดุที่มีน้ำหนักมาก
  • พื้นผิวแบบมีรูพรุน (Perforated surface): พื้นผิวที่มีรูพรุนมีประสิทธิภาพในการระบายน้ำและน้ำมันหล่อลื่นส่วนเกินที่ตกค้าง และยังเหมาะสำหรับการใช้งานร่วมกับชุดฉีดพ่นน้ำ (showering units)
  • ใช้งานร่วมกับสายพาน TOD ในรุ่น WT1500 และ WT2500 ได้ (In combination with TOD chains used in the WT1500 and WT2500 series): เมื่อใช้งานร่วมกับสายพาน TOD ในรุ่น WT1500 และ WT2500 จะไม่จำเป็นต้องใช้ Dead Plates และสามารถถ่ายโอนผลิตภัณฑ์ที่มีจำนวนผลิตภัณฑ์คงค้างน้อยลงได้
  • น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

Standard Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction
Material mark - B BL LFW LFG LFB ALF NILF WR
Link color Gray Blue Sky blue White Green Brown Light blue Dark gray Dark green
Max. allowable load kN/m {kgf/m} 10.5 {1070}
Chain mass kg/m² 5.9
Max. allowable speed m/min With lube 50
No lube
Operating temperature range °C -20 to (60) 80
Pin material Special engineering plastic
Snap attachment material Polyacetal
Snap attachment color White
Available △ △ △ △ △ ○ ○ △ △

High-Function Chain

High-Function Chain
Material Low friction Wear resistant Freezer Electroconductive Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark HG LTW E MWS SE MF UVR
Link color Navy blue White Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 10.5 {1070} 3.43 {350} 7.4 {750} 10.5 {1070} 7.8 {792} 10.5 {1070}
Chain mass kg/m² 5.9 4.1 5.9
Max. allowable speed m/min With lube 50 15 50 50
No lube 50
Operating temperature range °C -20 to (60)80 -70 to 60 -20 to (60)80 -20 to 80 -20 to (60)80
Pin material Special engineering plastic Polyethylene Special engineering plastic
Snap attachment material Polyacetal Polyethylene Polyacetal
Snap attachment color White Red White
Available △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก ผลิตภัณฑ์นี้สามารถใช้งานได้ในสภาพเปียกที่อุณหภูมิ 60 ถึง 80°C หากเปลี่ยนวัสดุหมุดเป็นสแตนเลส ในกรณีนี้ ความยาวเริ่มต้นและมวลของโซ่จะเพิ่มขึ้นเล็กน้อย หากต้องการข้อมูลเพิ่มเติม กรุณาติดต่อตัวแทน Tsubaki
  • 4. จำนวนลิงก์ต่อหน่วย: 68

Tsubaki Model Table

Chain width X Chain type
Advanced low friction/Wear resistant ALF Low friction/Wear resistant LFB
76 BTN5-760-ALF BTN5-760-LFB
152 BTN5-1520-ALF BTN5-1520-LFB
228 BTN5-2280-ALF BTN5-2280-LFB
304 BTN5-3040-ALF BTN5-3040-LFB
380 BTN5-3800-ALF BTN5-3800-LFB
456 BTN5-4560-ALF BTN5-4560-LFB
532 BTN5-5320-ALF BTN5-5320-LFB
608 BTN5-6080-ALF BTN5-6080-LFB
684 BTN5-6840-ALF BTN5-6840-LFB
760 BTN5-7600-ALF BTN5-7600-LFB
836 BTN5-8360-ALF BTN5-8360-LFB
912 BTN5-9120-ALF BTN5-9120-LFB
988 BTN5-9880-ALF BTN5-9880-LFB
1064 BTN5-10640-ALF BTN5-10640-LFB
1140 BTN5-11400-ALF BTN5-11400-LFB
1216 BTN5-12160-ALF BTN5-12160-LFB
1292 BTN5-12920-ALF BTN5-12920-LFB
1368 BTN5-13680-ALF BTN5-13680-LFB
1444 BTN5-14440-ALF BTN5-14440-LFB
1520 BTN5-15200-ALF BTN5-15200-LFB
1596 BTN5-15960-ALF BTN5-15960-LFB
1672 BTN5-16720-ALF BTN5-16720-LFB
1748 BTN5-17480-ALF BTN5-17480-LFB
1824 BTN5-18240-ALF BTN5-18240-LFB

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 76 มม. ความกว้างของโซ่จะกว้างกว่า 1,824 มม. ติดต่อตัวแทน Tsubaki เพื่อขอข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างมาตรฐานและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายอยู่ที่ประมาณ -0.2% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของการขยายและหดตัวของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ซึ่งจะได้รับผลกระทบจาก อุณหภูมิแวดล้อมคือ 0.00012/°C ที่อุณหภูมิ 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,824 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C โซ่ที่มีความกว้างมากกว่า 1,824 มม. จะใช้งานได้ต่ำกว่า 80% ของ ความตึงสูงสุดของโซ่ในกรณีที่เปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน 4.สามารถใช้สเตอร์สำหรับซีรีย์ WT1500 ได้
