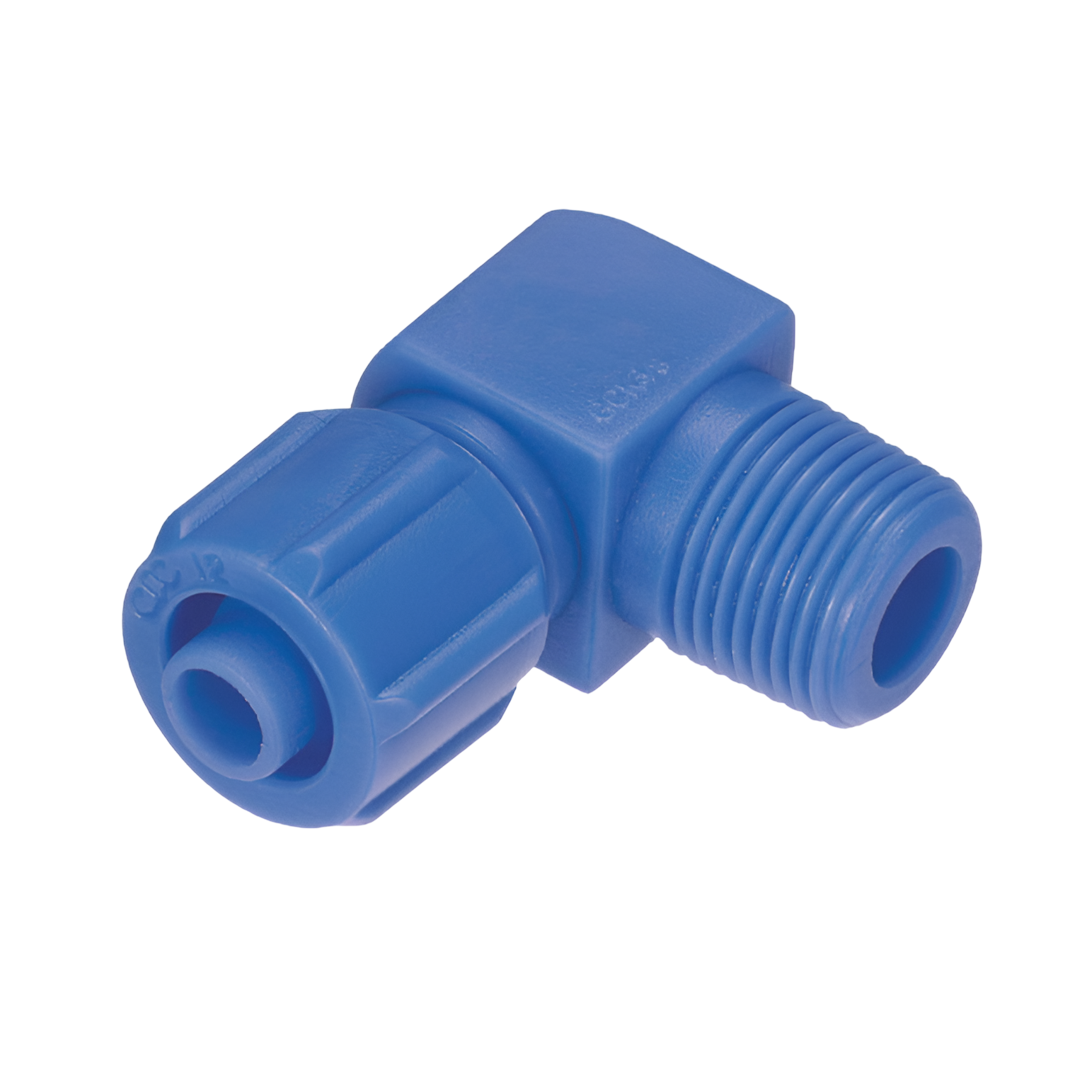

Two Touch Fittings CDC Elbow GCK10-03
Two Touch Fittings CDC Elbow GCK10-03
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
497.66 ฿
ราคาปกติ
ราคาโปรโมชัน
497.66 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Two Touch Fittings CDC Elbow GCK10-03
Two Touch Fittings หรือที่เรียกกันทั่วไปว่า ข้อต่อลมแบบเสียบท่อเร็ว (Push-in Fittings / One-Touch Fittings) เป็นอุปกรณ์เชื่อมต่อท่อลมที่ถูกออกแบบมาเพื่อให้การติดตั้งระบบนิวแมติกเป็นไปอย่าง รวดเร็ว สะดวก และมีความมั่นคงสูง เพียงแค่เสียบท่อเข้ากับข้อต่อ ก็สามารถใช้งานได้ทันที โดยไม่ต้องใช้เครื่องมือพิเศษ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- กลไกล็อกด้วยน็อต (Lock-nut) ช่วยให้การเชื่อมต่อระบบนิวเมติกมีความมั่นคงและใช้งานได้กึ่งถาวร
- ทนต่อการสั่นสะเทือน และเหมาะสำหรับการใช้งานที่มีการเคลื่อนไหวของท่อในหลายทิศทาง
- ผลิตจากวัสดุพลาสติกที่มีคุณสมบัติป้องกันการกัดกร่อน ป้องกันการปนเปื้อน และไม่เป็นแม่เหล็ก
การใช้งาน
- ใช้เชื่อมต่อท่อลมในระบบนิวเมติกที่ต้องการเปลี่ยนทิศทางการเดินท่อ
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมและระบบอัตโนมัติ
- ใช้งานในสายการผลิต งานประกอบ และงานซ่อมบำรุง
- เหมาะกับงานที่ต้องการความรวดเร็ว ความเรียบร้อย และความยืดหยุ่นในการติดตั้ง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | GCK10-03 |
| ∅D | 10 |
| T | R 3/8 |
| L | 23.0 |
| E | 27.1 |
| A | 12.0 |
| H(Hex) | 17 |
| น้ำหนัก (กรัม) | 12.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa)/td> |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
