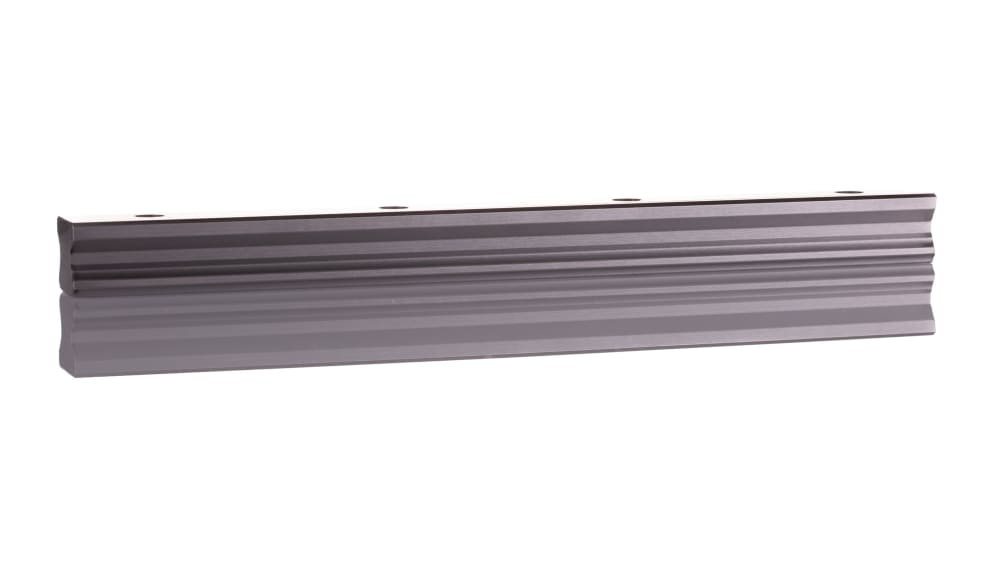

THK LM Guide HSR15-280L RAIL

Name: THK LM Guide HSR15-280L RAIL
Brand: THK
SKU: HSR15-280L
Price: 2324.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,324.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด THK LM Guide HSR15-280L RAIL

THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ

เปรียบเทียบราคา THK LM Guide ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

THK LM Guide รุ่น HSR เป็นรางเลื่อนเชิงเส้นที่เน้นความแข็งแรงสูงและความแม่นยำ เหมาะกับงานที่ต้องรับแรงหนักและความแม่นยำสูง
โครงสร้างบล็อกขนาดใหญ่และแข็งแรง รองรับแรงสูงทั้งในแนวรัศมีและแนวแกน
ระบบลูกปืนแบบ Recirculating Ball ช่วยให้การเคลื่อนที่ลื่นไหล ลดแรงเสียดทาน
การออกแบบซีลประสิทธิภาพสูง ป้องกันฝุ่นและสิ่งสกปรกเข้าสู่ระบบ
วัสดุชุบแข็งคุณภาพสูง เพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งาน
ความแม่นยำสูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรงแม้รับแรงโหลดหนัก

ข้อมูลการติดตั้ง

เตรียมพื้นผิวติดตั้งให้เรียบและขนาน เพื่อความแม่นยำสูงสุด
ยึดรางนำทาง (Guide Rail) ด้วยสกรูอย่างแน่นหนา เพื่อป้องกันการเคลื่อนตัว
ติดตั้ง LM Block ลงบนราง โดยตรวจสอบความลื่นไหลและไม่มีการติดขัด
ระบบหล่อลื่น รองรับการเติมจาระบีและมีทางเดินจาระบีในตัวเพื่อความสะดวก
ปรับตั้ง preload ให้เหมาะสมกับการใช้งาน เพื่อเพิ่มความเสถียรและลดเสียงรบกวน

ข้อมูลการใช้งาน

THK LM Guide HSR เหมาะสำหรับ
เครื่องจักรอุตสาหกรรมที่รับแรงโหลดหนัก เช่น เครื่องจักร CNC ขนาดใหญ่ เครื่องจักรผลิตชิ้นส่วนโลหะ
ระบบอัตโนมัติที่ต้องการความแข็งแรงและความแม่นยำ เช่น หุ่นยนต์อุตสาหกรรม แขนกล
เครื่องมือวัดและอุปกรณ์ที่ต้องการความแม่นยำสูงภายใต้สภาวะโหลดหนัก
งานที่ต้องการความทนทานสูงในสภาพแวดล้อมที่มีฝุ่นและสิ่งสกปรก

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	HSR 15
LM railstandardlength(L₀)	280
Standard pitch F	60
G	20
Max length	3000

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
รุ่น	HSR15, HSR20, HSR25, HSR30, HSR35, HSR45
ลักษณะเด่น	- ออกแบบสำหรับรองรับแรงโหลดหนัก (Heavy Load)- ใช้ระบบสัมผัสแบบ 4 จุด (4-point contact) ด้วยลูกบอลแบบ Gothic Arch- บล็อกมีขนาดใหญ่และแข็งแรง เหมาะกับงานที่ต้องการความมั่นคงสูง
วัสดุ	เหล็กกล้าชุบแข็ง (Bearing Steel)
ระบบซีล	ซีลแบบกันฝุ่นและสิ่งสกปรก มีทั้งซีลด้านข้างและซีลหน้า
ความเร็วใช้งาน	สูงสุด 5 m/s (ขึ้นกับรุ่นและสภาพการหล่อลื่น)
อุณหภูมิใช้งาน	-10°C ถึง +80°C
โหลดพิกัดพลวัต (Dynamic Load Rating, C)	สูงกว่าแบบมาตรฐาน เช่น HSR25 ประมาณ 40 kN ขึ้นไป (แล้วแต่รุ่น)
โหลดพิกัดสถิต (Static Load Rating, C₀)	สูงกว่ารุ่นทั่วไป เช่น HSR25 ประมาณ 50 kN ขึ้นไป
อัตราเร่งสูงสุด	สูงสุด 50 m/s²
ความแม่นยำ	มีเกรด H, P, SP, UP
ระบบหล่อลื่น	รองรับทั้งการหล่อลื่นด้วยน้ำมันและจาระบี สามารถติดตั้งจุดหล่อลื่นได้
การใช้งาน	เหมาะกับเครื่องจักรที่ต้องรองรับโหลดหนักและต้องการความแม่นยำสูง เช่น เครื่อง CNC ขนาดใหญ่, เครื่องจักรอุตสาหกรรมหนัก
