THK LM Guide GSR20T SS BLOCK

Name: THK LM Guide GSR20T SS BLOCK
Brand: THK
SKU: GSR20T SS
Price: 2352.00 THB
Availability: InStock

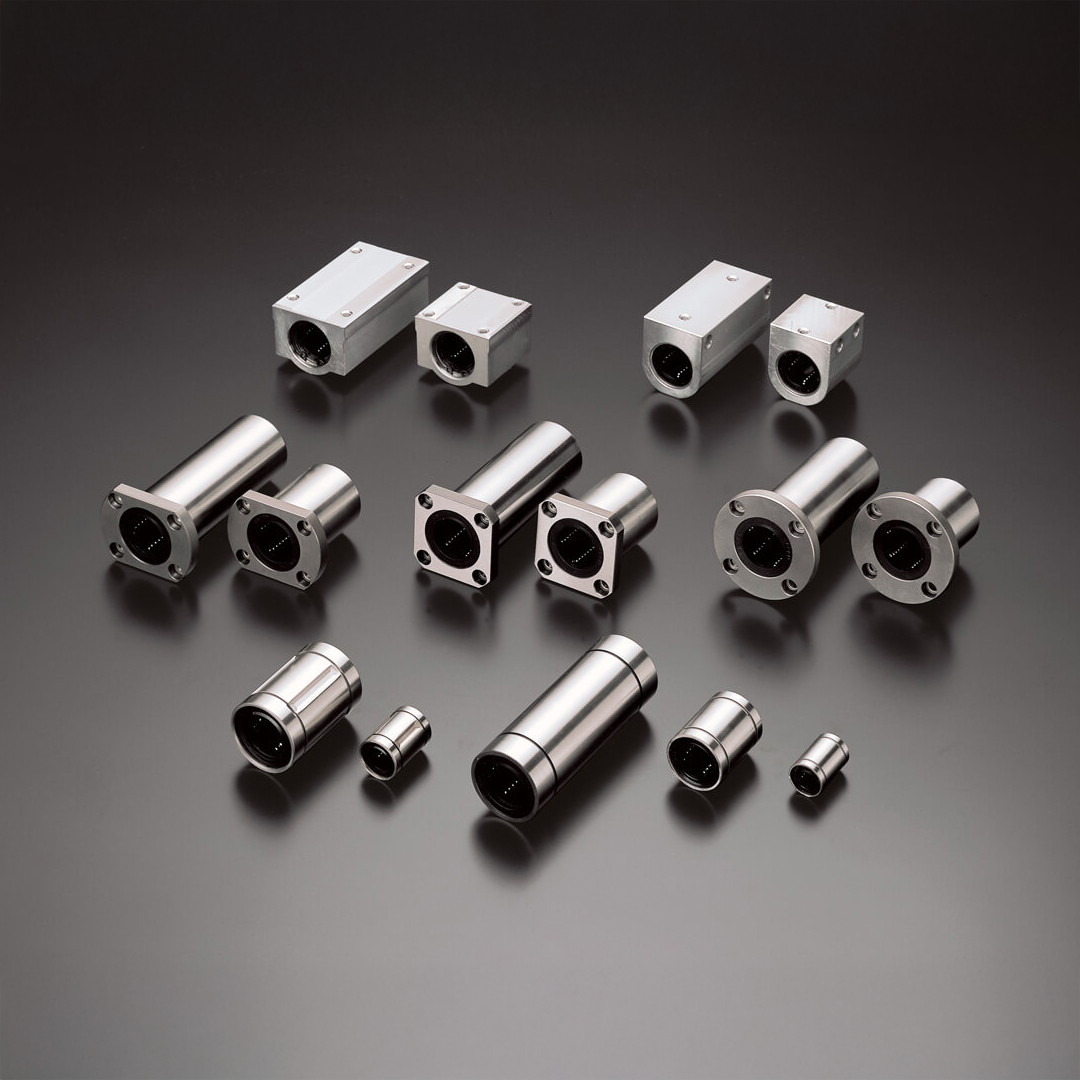

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,352.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด THK LM Guide GSR20T SS BLOCK

THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ

เปรียบเทียบราคา THK LM Guide ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

THK LM Guide รุ่น GSR เป็นรางเลื่อนเชิงเส้นที่ออกแบบสำหรับการใช้งานที่ต้องการความแม่นยำสูงและความทนทานต่อแรงกระแทก
การออกแบบแบบใหม่ ที่เน้นความแข็งแรงและความเสถียรในการรับแรง
โครงสร้างบล็อกแบบแข็งแรง (Rigid Block) ช่วยรองรับแรงในหลายทิศทางได้ดี
ระบบลูกปืนแบบหมุนรอบ (Recirculating Ball) ที่ช่วยลดแรงเสียดทาน และเพิ่มความลื่นไหล
ซีลกันฝุ่นและสิ่งสกปรก มีประสิทธิภาพสูง เพื่อป้องกันสิ่งแปลกปลอมเข้าสู่ระบบ
วัสดุทนทาน ทำจากเหล็กคุณภาพสูง ผ่านกระบวนการชุบแข็ง เพื่อเพิ่มความทนต่อการสึกหรอ

ข้อมูลการติดตั้ง

พื้นผิวติดตั้ง ควรเรียบและมีความขนานสูง เพื่อให้ระบบทำงานได้อย่างแม่นยำ
ยึดติดรางนำทางกับโครงสร้าง ด้วยสกรู โดยควรขันให้แน่นและกระจายแรงอย่างสม่ำเสมอ
ติดตั้ง LM Block บนรางนำทาง ให้แน่นและไม่มีการเคลื่อนตัว โดยตรวจสอบการเคลื่อนที่ลื่นไหล
การหล่อลื่น สามารถใช้ระบบหล่อลื่นอัตโนมัติ หรือเติมจาระบีตามคำแนะนำของผู้ผลิต
การปรับตั้ง ควรตรวจสอบ preload และความขนานของรางนำทางเพื่อความแม่นยำสูงสุด

ข้อมูลการใช้งาน

THK LM Guide GSR เหมาะสำหรับงานที่ต้องการ
ความแข็งแรงสูงและความแม่นยำ ในเครื่องจักรกลหนัก เช่น เครื่องจักรอุตสาหกรรม
ระบบอัตโนมัติและหุ่นยนต์ ที่ต้องการความเสถียรและความลื่นไหลในการเคลื่อนที่
เครื่องมือวัดและอุปกรณ์การแพทย์ ที่ต้องการความเที่ยงตรงสูง
เครื่องจักรผลิตในอุตสาหกรรมยานยนต์ ที่ต้องรองรับแรงกระแทกและแรงโหลดสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	Outer dimensions			Block dimensions					Rail dimensions						Basic load rating
	Outer dimensions			Block dimensions					Rail dimensions						Radial
	HeightM	WidthW	LengthL	B₁	B	C	S x l	Greasenipple	WidthW₁	W₂	W₄	HeightM₁	Pitch F	d₁xd₂xh	Dynamic rating C	Static rating C₀
	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	kN	kN
GSR15T	20	32	59.8	5	15	26	M4x7	PB107	15	25	7.5	11.5	60	4.5x7.5x5.3	6.51	6.77
GSR20T	24	43	74	7	20	30	M5x8	B-M6F	20	33	10	13	60	6x9.5x8.5	10.5	10.6
GSR25T	30	50	88	7	23	40	M6x10	B-M6F	23	38	11.5	16.5	60	7x11x9	15.5	15.2
GSR30T	33	57	103	8	26	45	M8x12	B-M6F	28	44.5	14	19	80	9x14x12	27.8	29.9
GSR35T	38	68	117	9	32	50	M8x15	B-M6F	34	54	17	22	80	11x17.5x14	37	39.1

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
รุ่น	GSR15, GSR20, GSR25, GSR30, GSR35, GSR45, GSR55
ลักษณะเด่น	ซีลแบบกันน้ำและฝุ่น (Sealed Type) เหมาะสำหรับงานในสภาพแวดล้อมที่มีฝุ่นหรือของเหลว
ระบบสัมผัส	4 แถวลูกบอลสัมผัสแบบ Gothic Arch (4-point contact)
ชนิดลูกบอล	ลูกบอลเหล็กกล้าคุณภาพสูง (Bearing Steel)
ซีล	ซีลด้านข้าง (Side seals) และซีลด้านหน้าบล็อก (End seals) แบบพิเศษ ป้องกันฝุ่นและน้ำได้ดี
วัสดุรางและบล็อก	เหล็กกล้าชุบแข็ง (Hardened Steel)
อุณหภูมิการใช้งาน	-20°C ถึง +80°C (ขึ้นอยู่กับซีลและสารหล่อลื่น)
ความเร็วสูงสุด	สูงสุด 5 m/s (ขึ้นกับขนาดและสภาพหล่อลื่น)
โหลดพิกัดแบบพลวัต (C)	ขึ้นกับรุ่นย่อย เช่น GSR15 ~ 13 kN, GSR20 ~ 21 kN เป็นต้น
โหลดพิกัดแบบสถิต (C₀)	ประมาณ 17 kN ขึ้นไป (ตามรุ่น)
การหล่อลื่น	สามารถใช้น้ำมันหล่อลื่นหรือจาระบี เหมาะกับการหล่อลื่นต่อเนื่องโดยระบบอัตโนมัติได้
อัตราเร่งสูงสุด	สูงสุด 50 m/s²
ความแม่นยำ	มีระดับความแม่นยำหลายเกรด เช่น H (High), P (Precision) และ SP (Super Precision)
