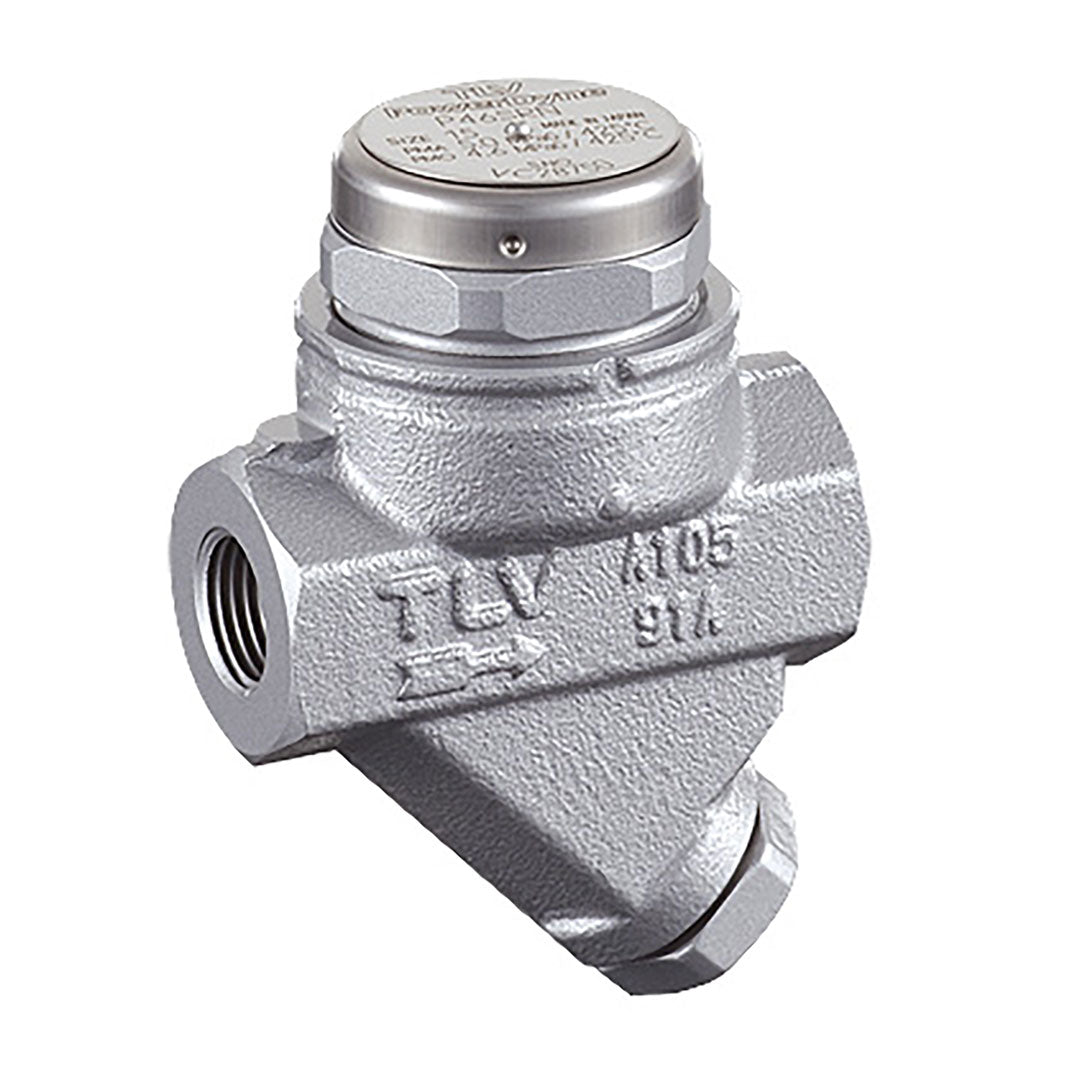

Thermodynamic Steam Trap TLV Modle P65SRN BSPT/SW 25มม. (1 นิ้ว) (SW)
Thermodynamic Steam Trap TLV Modle P65SRN BSPT/SW 25มม. (1 นิ้ว) (SW)
TLV
กรุณาตรวจสอบสต็อกก่อนชำระเงินรายละเอียด Thermodynamic Steam Trap TLV Modle P65SRN BSPT/SW 25มม. (1 นิ้ว) (SW)
Thermodynamic Steam Trap Modle P65SRN BSPT/SW 25มม. (1 นิ้ว) (SW) เป็นวาล์วดักไอน้ำแบบเทอร์โมไดนามิก เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ช่วยระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
สามารถถอดซ่อมแซมหน้างานสำหรับงานท่อเมนไลน์ความดันสูง มีให้เลือกทั้งตัวเป็นคาร์บอน สตีล หรือจะเป็นสเตนเลสสตีล
- ชุดอุปกรณ์วาล์วสามารถถอดเปลี่ยนหน้างานได้
- มีฉนวนกันอากาศ จึงชวยลดปัญหาเรื่องการขาดปริมาณไอน้ำหล่อเลี้ยงตามรอบ
- แผ่นโลหะกลมที่วางทับจะชวยให้ไอน้ำถูกปิดกั้นอย่างสนิท โดยปราศจากอากาศค้างภายใน
- มีตัวกรองภายในอุปกรณ์ จึงหมดปัญหาเรื่องของการบริการ
- กลไกแหวนโลหะคู่ทำหน้าที่ระบายอากาศด้เร็วตามสภาวะอุณหภูมิที่เปลี่ยนไป
- ผิวงานอุปกรณ์เป็นสเตนเลสหนาแกร่ง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
หลักการทำงานของ Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW
Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW เป็นวาล์วดักไอน้ำแบบเทอร์โมไดนามิก เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ช่วยระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบได้อย่างมีประสิทธิภาพ โดยมีจุดเด่นคือ การออกแบบที่ทนทาน ใช้งานง่าย และมีประสิทธิภาพสูง
หลักการทำงาน
กลไกภายใน
- ภายในตัววาล์วมี แคปซูล (capsule) ที่บรรจุของเหลวระเหยง่าย (flashing liquid)
- ช่องทางเข้าของไอน้ำ อยู่ด้านบนของวาล์ว
- ช่องทางระบายคอนเดนเสท อยู่ด้านล่างของวาล์ว
การระบายคอนเดนเสท
- เมื่อคอนเดนเสทเย็นไหลเข้าสู่วาล์ว คอนเดนเสทจะทำให้อุณหภูมิภายในแคปซูลลดลง ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นไอน้ำ ความดันภายในแคปซูลจะเพิ่มขึ้น ดันดักแอร์ (air check) จะปิด ช่องทางระบายคอนเดนเสทจะเปิด คอนเดนเสทจะระบายออกจากระบบ
การไหลของไอน้ำ
- เมื่อไอน้ำร้อนไหลเข้าสู่วาล์ว ความร้อนจากไอน้ำจะทำให้อุณหภูมิภายในแคปซูลสูงขึ้น ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นของเหลว ความดันภายในแคปซูลจะลดลง ดักแอร์จะเปิด ช่องทางระบายคอนเดนเสทจะปิด ไอน้ำสามารถไหลผ่านวาล์วได้
Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW
- ทนทาน: ตัววาล์วผลิตจากเหล็กหล่อ ชิ้นส่วนภายในเป็นสแตนเลสสตีล ทนทานต่อความร้อน และการกัดกร่อน
- ใช้งานง่าย: โครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาง่าย
- ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว ป้องกันการสูญเสียความร้อน
- ใช้งานได้หลากหลาย: เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ที่มีแรงดันไม่เกิน 25 บาร์ (365 psi) และ ขนาดท่อตั้งแต่ 1 นิ้ว ถึง 2 นิ้ว
หมายเหตุ
- ข้อมูลนี้เป็นข้อมูลทั่วไป ควรศึกษาคู่มือการใช้งานของผู้ผลิตเพิ่มเติม
- วาล์วดักไอน้ำแบบเทอร์โมไดนามิก ไม่เหมาะสำหรับใช้งานกับไอน้ำที่มีความชื้นสูง หรือระบบที่มีแรงกระแทก
ข้อดีเพิ่มเติมของ Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW
- ป้องกันการกัดกร่อน: ตัววาล์วผลิตจากวัสดุที่ทนทานต่อการกัดกร่อน เหมาะสำหรับใช้งานในสภาพแวดล้อมที่เปียกชื้น
- ทำงานเงียบ: ไม่มีชิ้นส่วนที่เคลื่อนที่ จึงทำงานเงียบ
- ขนาดกะทัดรัด: ติดตั้งง่ายในพื้นที่จำกัด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
Thermodynamic steam trap TLV
วัสดุตัวถัง | Carbon Steel |
การเชื่อมต่อ | Screwed / S. Welded / Flanged |
ขนาด (มม.) | 1 นิ้ว 25mm |
PMO ความดันในการทำงานสูงสุด (MPaG) | 6.5 |
ความดันในการทำงานขั้นต่ำ (MPaG) | 0.03 |
อุณหภูมิการทำงานสูงสุด (°C) TMO | 425 |
ความดันสูงสุดที่อนุญาต (MPaG) PMA** | 10.7 @40°C |
อุณหภูมิสูงสุดที่อนุญาต (°C) TMA** | 425 @ 6.5 MPaG |
ความดันสูงสุดด้านหลัง | 80% of Inlet Pressure |
ข้อมูลจำเพาะ Thermodynamic steam trap TLV
วัสดุตัวถัง | Stainless Steel |
การเชื่อมต่อ | |
ขนาด (มม.) | 1 นิ้ว 25mm |
PMO ความดันในการทำงานสูงสุด (MPaG) | 6.5 |
ความดันในการทำงานขั้นต่ำ (MPaG) | 0.03 |
อุณหภูมิการทำงานสูงสุด (°C) TMO | 425 |
ความดันสูงสุดที่อนุญาต (MPaG) PMA** | 11.6 @40%°C |
อุณหภูมิสูงสุดที่อนุญาต (°C) TMA** | 550 @ 6.0MPaG |
ความดันสูงสุดด้านหลัง | 80% of Inlet Pressure |
รูปภาพขนาด Thermodynamic steam trap TLV
ตารางขนาด Thermodynamic steam trap TLV
Size | 25mm |
L | 88 |
H | 125 |
H1 | 62 |
Weight (Kg) | 1.4 |
