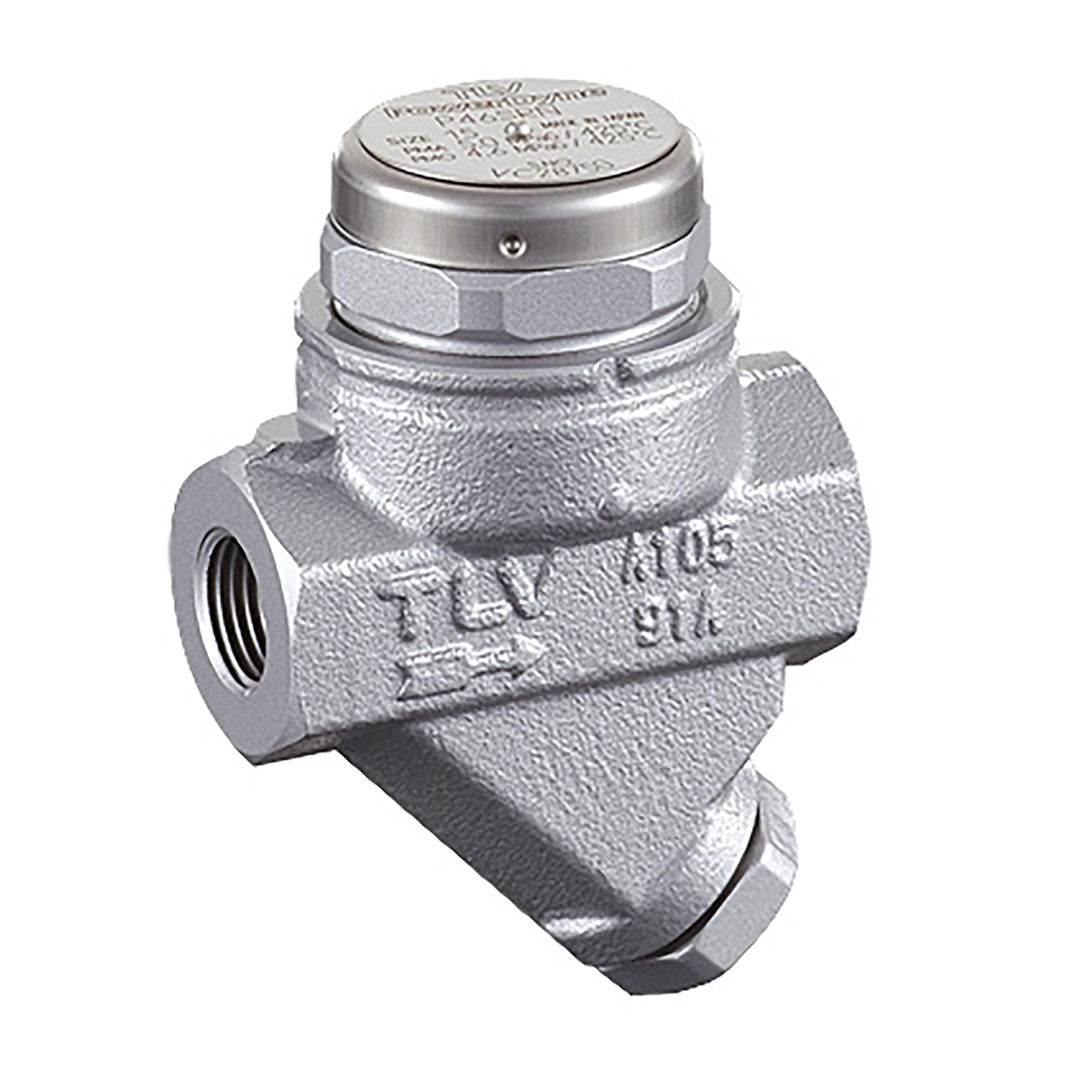

Thermodynamic Steam Trap TLV Modle P46SRN SW/BSPT 20มม. (3/4 นิ้ว)

สามารถถอดซ่อมแซมหน้างานสำหรับ ท่อเมนไลน์, เทรซเซอร์ และคอยล์ มีสเปคความจุให้เลือก หลากหลายเพื่อความหมาสมต่อสภาวะที่ต่างกันไป มีห้เลือกทั้งตัวเป็นคาร์บอนสตีล หรือจะ เป็น สเตนเลสสตีล

• ชุดอุปกรณ์วาล์วสามารถถอดเปลี่ยนหน้างานได้
• มีฉนวนกันอากาศ จึงช่วยลดปัญหาเรื่องการขาดปริมาณอน้ำหล่อเลี้ยงตามรอบ
• แผ่นโลหะกลมที่วางทับจะชวยให้ไอน้ำถูกปิดกั้นอย่างสนิท โดยปราศจากอากาศค้างภายใน
• มีตัวกรองภายนอุปกรณ์ จึงหมดปัญหาเรื่องของการบริการ
• กลไกแหวนโลหะคู่ทำหน้าที่ระบายอากาศได้เร็วตามสภาวะอุณหภูมิที่เปลี่ยนไป
• ผิวงานอุปกรณ์เป็นสเตนเลสหนาแกร่ง

หลักการทำงานของ Thermodynamic Steam Trap TLV รุ่น P46SRN SW/BSPT

Thermodynamic Steam Trap TLV รุ่น P46SRN SW/BSPT เป็นวาล์วดักไอน้ำแบบเทอร์โมไดนามิก เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ช่วยระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบได้อย่างมีประสิทธิภาพ วาล์วรุ่นนี้มีจุดเด่นคือ การออกแบบที่ทนทาน ใช้งานง่าย ประสิทธิภาพสูง รองรับแรงดันใช้งานได้สูงถึง 21 บาร์ (300 psi) และมีให้เลือกทั้งแบบ Screwed (SW) และ British Standard Pipe Thread (BSPT) เหมาะกับการใช้งานหลากหลายรูปแบบ

หลักการทำงาน

กลไกภายใน

• ภายในตัววาล์วมี แคปซูล (capsule) ที่บรรจุของเหลวระเหยง่าย (flashing liquid)
• ช่องทางเข้าของไอน้ำ อยู่ด้านบนของวาล์ว
• ช่องทางระบายคอนเดนเสท อยู่ด้านล่างของวาล์ว

การระบายคอนเดนเสท

• เมื่อคอนเดนเสทเย็นไหลเข้าสู่วาล์ว คอนเดนเสทจะทำให้อุณหภูมิภายในแคปซูลลดลง ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นไอน้ำ ความดันภายในแคปซูลจะเพิ่มขึ้น ดักแอร์ (air check) จะปิด ช่องทางระบายคอนเดนเสทจะเปิด คอนเดนเสทจะระบายออกจากระบบ

การไหลของไอน้ำ

• เมื่อไอน้ำร้อนไหลเข้าสู่วาล์ว ความร้อนจากไอน้ำจะทำให้อุณหภูมิภายในแคปซูลสูงขึ้น ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นของเหลว ความดันภายในแคปซูลจะลดลง ดักแอร์จะเปิด ช่องทางระบายคอนเดนเสทจะปิด ไอน้ำสามารถไหลผ่านวาล์วได้

คุณสมบัติเด่น

• ทนทาน: ตัววาล์วผลิตจากเหล็กหล่อ ชิ้นส่วนภายในเป็นสแตนเลสสตีล ทนทานต่อความร้อน และการกัดกร่อน
• ใช้งานง่าย: โครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาง่าย
• ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว ป้องกันการสูญเสียความร้อน
• ใช้งานได้หลากหลาย: เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ที่มีแรงดันไม่เกิน 21 บาร์ (300 psi) และ ขนาดท่อตั้งแต่ 20 มม. (3/4 นิ้ว) ถึง 50 มม. (2 นิ้ว)
• มีให้เลือกทั้งแบบ SW (Screwed) และ BSPT (British Standard Pipe Thread): เหมาะกับการใช้งานหลากหลายรูปแบบ

ข้อดีเพิ่มเติมของ Thermodynamic Steam Trap TLV รุ่น P46SRN SW/BSPT

• รองรับแรงดันสูง: สามารถใช้งานได้กับระบบที่มีแรงดันสูงถึง 21 บาร์ (300 psi)
• ขนาดกะทัดรัด: ติดตั้งง่ายในพื้นที่จำกัด
• ราคาประหยัด: เมื่อเทียบกับวาล์วดักไอน้ำแบบอื่น
• มีหน้าแปลนมาตรฐาน: สะดวกต่อการติดตั้ง

โดยสรุป Thermodynamic Steam Trap TLV รุ่น P46SRN SW/BSPT เป็นตัวเลือกที่ดีสำหรับการใช้งานในระบบท่อไอน้ำทั่วไป ด้วยการออกแบบที่ทนทาน ใช้งานง่าย ประสิทธิภาพสูง รองรับแรงดันสูง ขนาดกะทัดรัด ราคาประหยัด และมีหน้าแปลนมาตรฐาน

หมายเหตุเพิ่มเติม

• แรงดันใช้งานสูงสุด (Maximum Working Pressure) ของวาล์วรุ่นนี้คือ 21 บาร์ (300 psi)
• อุณหภูมิใช้งาน

Thermodynamic steam trap TLV(Carbon Steel)

Thermodynamic steam trap TLV (Stainless Steel)

รูปภาพขนาด Thermodynamic steam trap TLV

ตารางขนาด Thermodynamic steam trap TLV

Size	20mm
L	80
H	120
H1	62
Weight (Kg)	1.2
