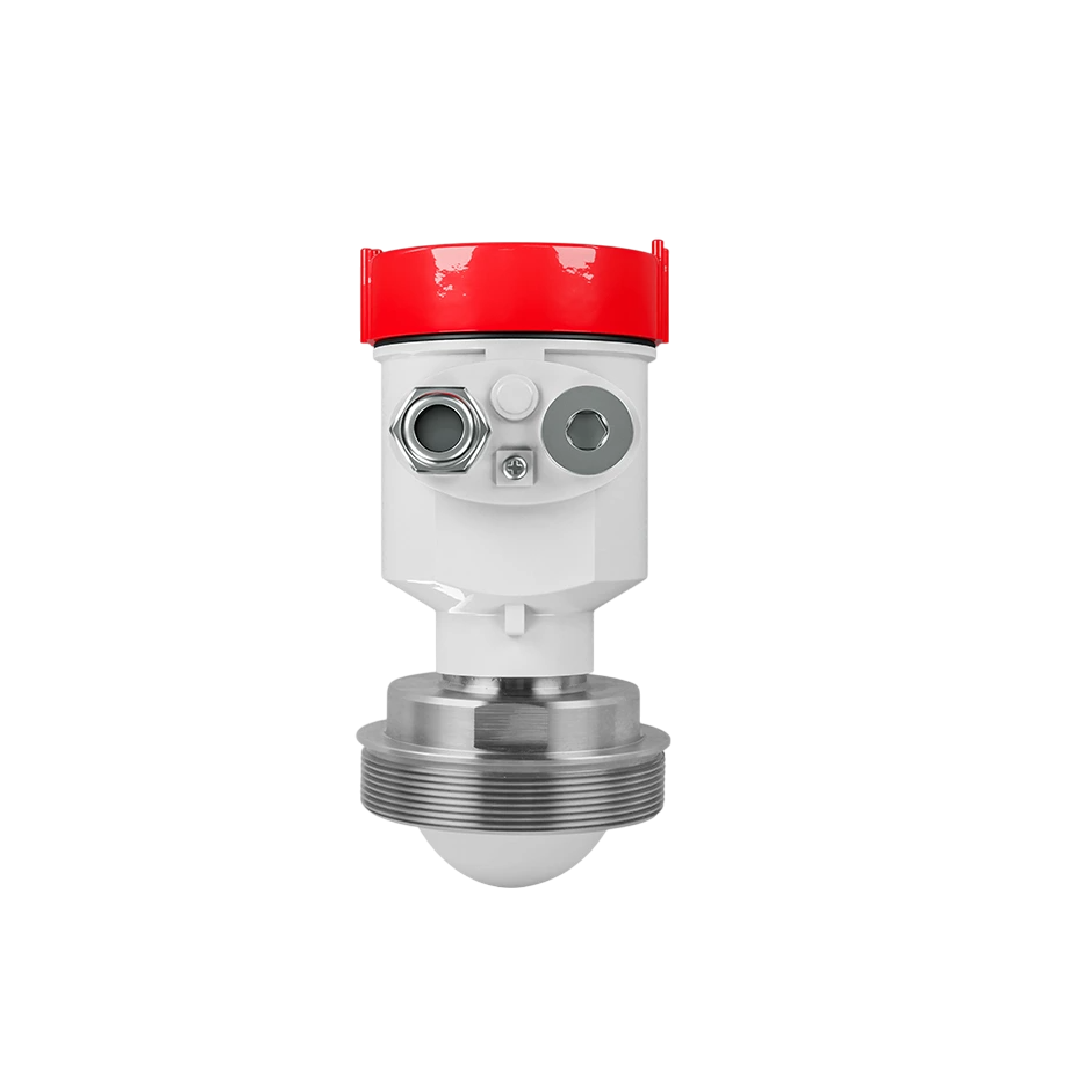

Supmea เครื่องส่งสัญญาณระดับเรดาร์ WSR550 76-81GHz
Supmea เครื่องส่งสัญญาณระดับเรดาร์ WSR550 76-81GHz
SUPMEA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Supmea เครื่องส่งสัญญาณระดับเรดาร์ WSR550 76-81GHz
Supmea เครื่องส่งสัญญาณระดับเรดาร์ WSR550 76-81GHz เครื่องส่งสัญญาณระดับเรดาร์ WSR550 รองรับการใช้งานแบบ 4 สายและ 2 สาย ผลิตภัณฑ์มีหลายรุ่น ระยะการทำงานสามารถถึง 60 เมตร WSR550 มาพร้อมแบนด์ความถี่ 76-81GHz จึงให้ประสิทธิภาพที่เหนือกว่าในสภาพแวดล้อมที่ท้าทายซึ่งเทคโนโลยีการวัดระดับอื่นๆ อาจล้มเหลว สัญญาณความถี่สูงช่วยให้ทะลุผ่านฝุ่น ไอระเหย และโฟมได้ดีขึ้น ทำให้การอ่านค่าแม่นยำแม้ในสภาวะที่รุนแรง
คุณสมบัติ
คุณสมบัติ
ผลิตภัณฑ์ซีรีส์ 76-81GHz หมายถึงผลิตภัณฑ์เรดาร์คลื่นต่อเนื่องแบบปรับความถี่ (FMCW) ที่ทำงานที่ 76-81GHz รองรับการใช้งานแบบสี่สายและสองสาย ผลิตภัณฑ์มีหลายรุ่น ระยะการทำงานสามารถถึง 120 เมตร และโซนบอดสามารถถึง 8 ซม. เนื่องจากมีความถี่ในการทำงานที่สูงกว่าและความยาวคลื่นที่สั้นกว่า จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่เป็นของแข็ง วิธีการทำงานของการส่งและรับคลื่นแม่เหล็กไฟฟ้าผ่านเลนส์มีข้อได้เปรียบที่ไม่เหมือนใครในสภาพแวดล้อมที่มีฝุ่นสูงและอุณหภูมิที่รุนแรง (+150 ℃ ) เครื่องมือนี้มีการเชื่อมต่อแบบหน้าแปลนหรือเกลียว ซึ่งทำให้การติดตั้งสะดวกและง่ายดาย
ลักษณะเฉพาะ
ลักษณะเฉพาะ
- ช่วง: 0~60ม.
- ความแม่นยำ: ±1มม.
- การประยุกต์ใช้: การวัดระดับของแข็ง การวัดระดับน้ำ การวัดระดับของเหลว
- ช่วงความถี่: 76GHz~81GHz
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Product | Radar level meter |
| Model | WSR550 |
| Measure range | 0.08~30m,0.3~60m, others |
| Beam angle | 3°/8° |
| Installation | Thread, Flange |
| Medium Temperature | (-40~80)℃/(-40~150)℃(high temperature customized） |
| Process Pressure | -0.1-2MPa |
| Accuracy | ±1mm |
| Ingress protection | IP67 |
| Frequency Range | 76GHz~81GHz，5GHz FMCW bandwidth |
| Signal Output | 4-20mA RS485 |
| Power supply | 15~28VDC |
| Communication | Modbus/HART |
| Humidity | ≤95%RH |
| Enclosure | Aluminum alloy, stainless steel |
| Fault output | 3.8mA, 4mA, 20mA, 21mA, hold |
| Size | Ø100*270mm |
| Weight | 2.480Kg/2.995Kg |
| Cable entry | M20*1.5 |
| Antenna type | Lens antenna/anti-corrosive antenna / flange isolated by quartz |
| Recommended cables | AWG18 or 0.75mm² |
| Minimum measured dielectric constant | ≥2 |
