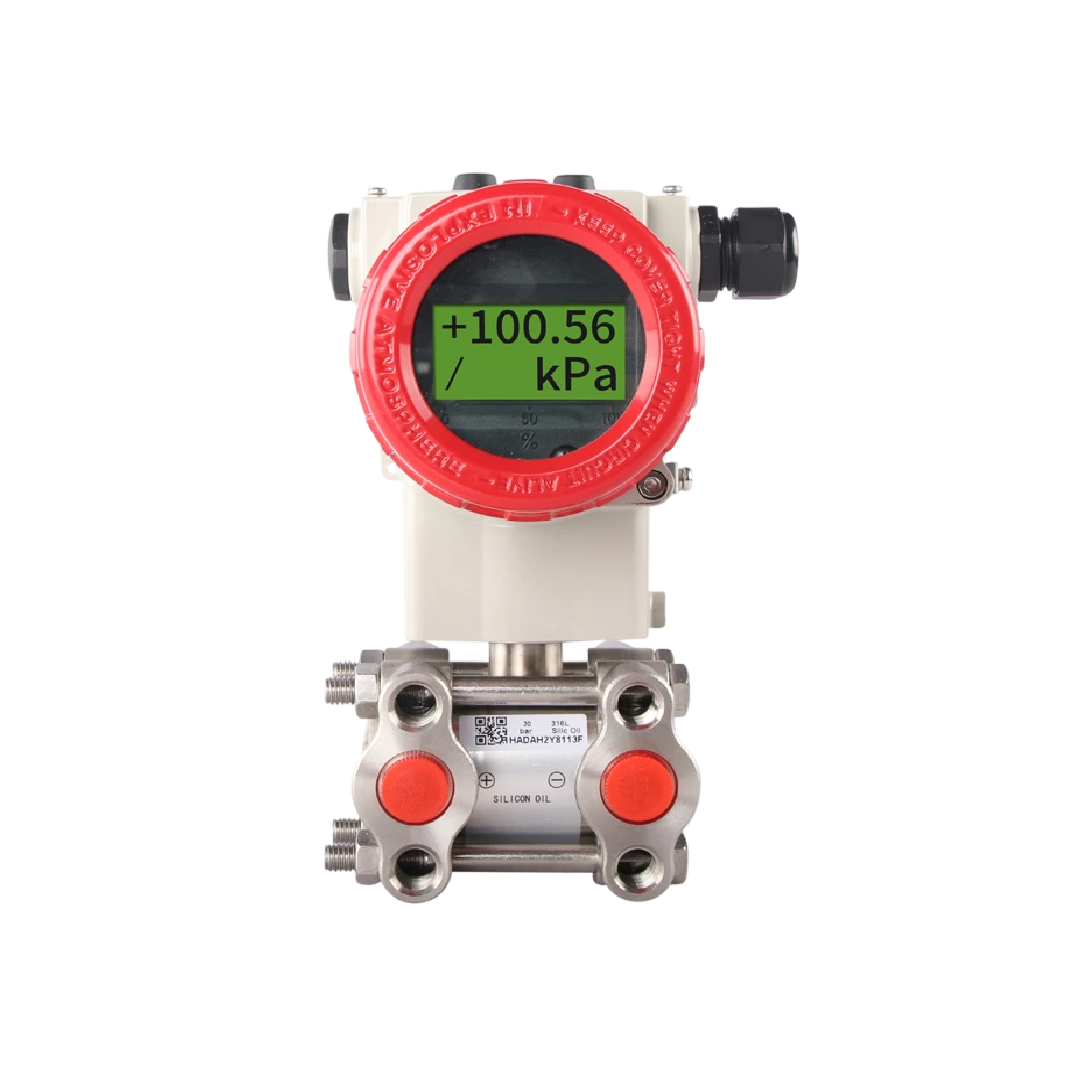

Supmea เครื่องส่งสัญญาณความดันต่าง SUP-2051
Supmea เครื่องส่งสัญญาณความดันต่าง SUP-2051
SUPMEA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Supmea เครื่องส่งสัญญาณความดันต่าง SUP-2051
Supmea เครื่องส่งสัญญาณความดันต่าง SUP-2051 เครื่องส่งสัญญาณความดันต่าง SUP-2051 ใช้เทคโนโลยีความดันต่างของซิลิกอนผลึกเดี่ยวประสิทธิภาพสูงในการวัดความดันต่าง ระดับของเหลว หรืออัตราการไหลได้อย่างแม่นยำ และส่งสัญญาณเอาต์พุต 4-20 mA ตามสัดส่วน ช่วงการตรวจจับเต็ม 1kPa ถึง 3MPa การออกแบบการทดสอบความดันสถิตประสิทธิภาพสูง ข้อผิดพลาดของความดันสถิต ± 0.05% / 10MPa
คุณสมบัติ
คุณสมบัติ
เครื่องส่งสัญญาณ DP หรือที่เรียกอีกอย่างว่าเครื่องส่งสัญญาณความดันที่แตกต่างกัน เป็นอุปกรณ์อิเล็กทรอนิกส์ชนิดหนึ่งที่ใช้ในงานอุตสาหกรรมและการควบคุมกระบวนการเพื่อวัดความแตกต่างของความดันระหว่างสองจุดในระบบของไหล โดยพื้นฐานแล้วเครื่องส่งสัญญาณนี้จะเปรียบเทียบความดันในสองตำแหน่งที่แตกต่างกันในกระบวนการ แล้วแปลงความแตกต่างของความดันดังกล่าวเป็นสัญญาณไฟฟ้า
มันทำงานอย่างไร
- องค์ประกอบการตรวจจับแรงดัน: เครื่องส่งสัญญาณ DP โดยทั่วไปจะมีองค์ประกอบการตรวจจับแรงดันสององค์ประกอบ (เช่น ไดอะแฟรมหรือท่อบูร์ดอง) ที่สัมผัสกับของไหลกระบวนการในสองจุดที่แตกต่างกันซึ่งต้องการวัดแรงดัน
- การวัดความแตกต่างของความดัน: ในขณะที่ของเหลวไหลผ่านระบบ ของเหลวจะสร้างแรงดันที่แตกต่างกันบนองค์ประกอบการตรวจจับทั้งสอง เครื่องส่งสัญญาณ DP จะวัดความแตกต่างของความดันระหว่างสองจุดนี้
- ตัวแปลงสัญญาณและเอาต์พุตไฟฟ้า: ความแตกต่างของแรงดันจะถูกแปลงเป็นสัญญาณไฟฟ้าโดยตัวแปลงสัญญาณ (โดยทั่วไปคือเกจวัดความเครียด) ภายในเครื่องส่งสัญญาณ DP สัญญาณไฟฟ้านี้จะแปรผันตามความแตกต่างของแรงดัน
- การส่งสัญญาณ: สัญญาณไฟฟ้าจะถูกส่งไปยังระบบควบคุม ระบบรวบรวมข้อมูล หรืออุปกรณ์ตรวจสอบอื่นๆ สามารถส่งสัญญาณผ่านสัญญาณแอนะล็อก (เช่น 4-20 mA) หรือโปรโตคอลดิจิทัล (เช่น HART หรือ Foundation Fieldbus) เพื่อสื่อสารข้อมูลแรงดัน
- การวัดและการควบคุม: ข้อมูลแรงดันที่ได้รับสามารถใช้เพื่อวัตถุประสงค์ต่างๆ เช่น การตรวจสอบระดับในถัง การวัดอัตราการไหล การควบคุมวาล์ว หรือการรับรองความปลอดภัยในกระบวนการโดยการตรวจจับสภาวะแรงดันที่ผิดปกติ
- เครื่องส่งสัญญาณ DP ถูกใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมเคมี อุตสาหกรรมบำบัดน้ำ อุตสาหกรรมผลิตไฟฟ้า และอื่นๆ อีกมากมาย เครื่องส่งสัญญาณ DP เป็นเครื่องมือที่มีความน่าเชื่อถือและความแม่นยำสูง ซึ่งมีบทบาทสำคัญในการรักษาประสิทธิภาพและความปลอดภัยของกระบวนการ
การใช้งานเครื่องส่งสัญญาณความดันต่าง SUP-2051
- ตามชื่อที่บ่งบอก เครื่องส่งสัญญาณ DP ได้รับการออกแบบมาโดยเฉพาะสำหรับการวัดความดันที่แตกต่างกัน เครื่องส่งสัญญาณนี้ใช้ในแอปพลิเคชันต่างๆ ที่ต้องตรวจสอบความแตกต่างของความดันระหว่างสองจุด เช่น การตรวจสอบการลดลงของความดันระหว่างตัวกรอง ตัวแลกเปลี่ยนความร้อน หรือปั๊ม
- ระบบไฮดรอลิก: เครื่องส่งสัญญาณ DP ใช้ในระบบไฮดรอลิกเพื่อตรวจสอบความแตกต่างของแรงดันและรับรองการทำงานที่ราบรื่นและปลอดภัย
- ระบบไอน้ำ: เครื่องส่งสัญญาณ DP ใช้งานในระบบไอน้ำเพื่อวัดความแตกต่างของแรงดันระหว่างกับดักไอน้ำและระบุกับดักที่ทำงานผิดปกติ
- การจัดการอากาศและ HVAC: ในระบบระบายอากาศ เครื่องส่งสัญญาณ DP ใช้เพื่อตรวจสอบความแตกต่างของแรงดันอากาศ สภาวะของตัวกรอง และการไหลของอากาศ
- การตรวจสอบสิ่งแวดล้อม: เครื่องส่งสัญญาณ DP ใช้ในอุปกรณ์ตรวจสอบสิ่งแวดล้อมเพื่อวัดการเปลี่ยนแปลงแรงดันในระบบสภาพอากาศหรือท่อส่งก๊าซธรรมชาติ
ลักษณะเฉพาะ
ลักษณะเฉพาะ
- ช่วง: 0 ~ 1KPa ~ 3MPa
- ความละเอียด: 0.075%
- เอาท์พุต: เอาท์พุตอะนาล็อก 4-20mA
- แหล่งจ่ายไฟ: 24VDC
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Product | Differential Pressure transmitter |
| Model | SUP-2051 |
| Measure range | -100kPa···0~0.1kPa···3MPa |
| Indication resolution | ±0.075%; ±0.01%FS |
| Ambient temperature | -40 ~ 85 ℃ |
| Medium temperature | -40~100℃ |
| Storage temperature | -50~85℃ |
| Output signal | 4-20mA analog output / with HART communication |
| Shell protection | IP67 |
| Diaphragm material | Stainless steel 316L, Hastelloy C, supports other custom |
| Product shell | Aluminum alloy, the appearance of epoxy coating |
| Weight | 3.3Kg |
