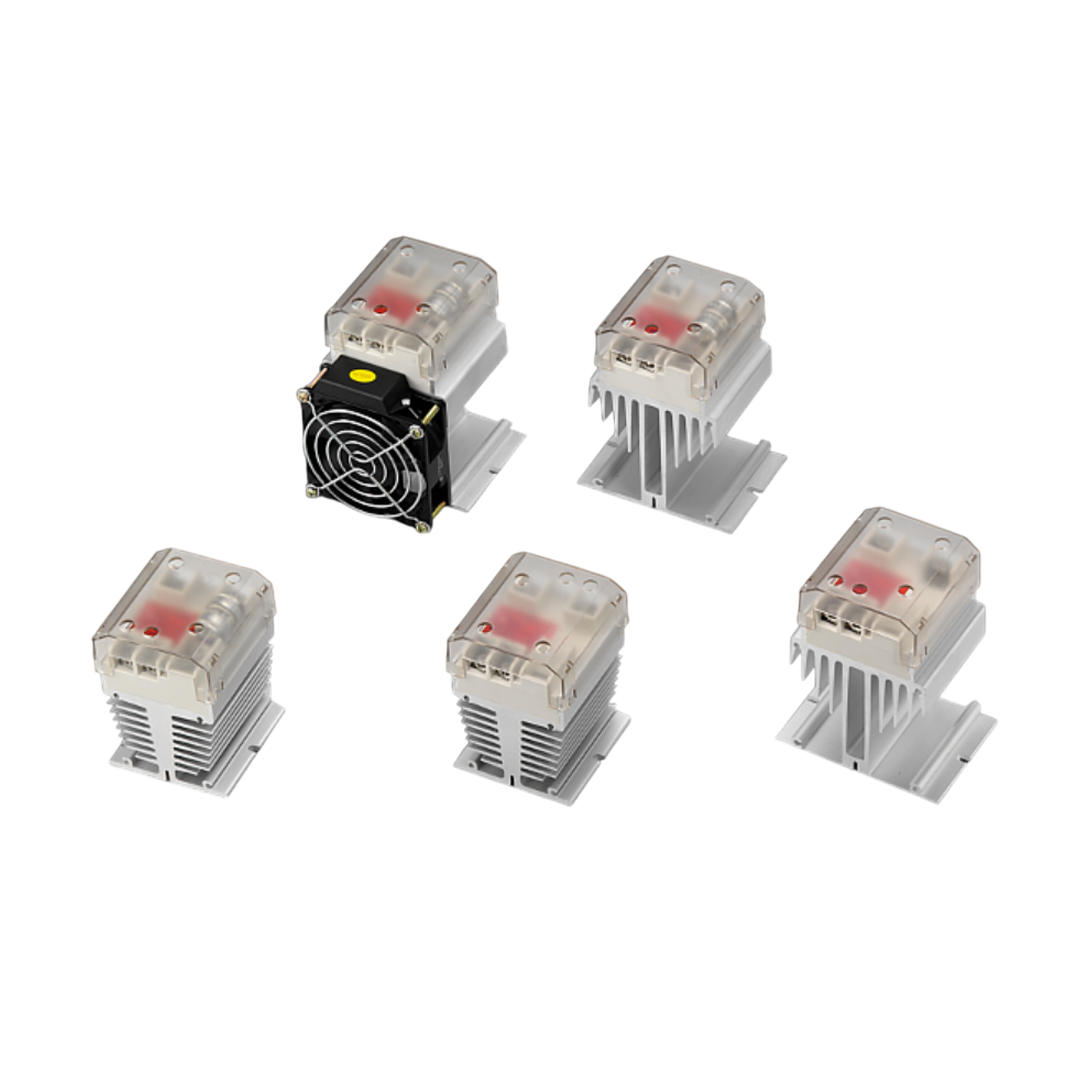

Solid State Module (SSR) FOTEK ACR-60LA Standard Type-Linear Control SCR

FOTEK Solid State Module (SSR) – Standard Type Linear Control SCR

• รุ่นนี้เป็น Solid State Relay (SSR) ที่ใช้ Linear Control SCR (Silicon-Controlled Rectifier) สำหรับการควบคุมการจ่ายไฟ AC ที่มีความแม่นยำสูง โดยเฉพาะในงานที่ต้องการการควบคุมกำลังไฟหรือแรงดันที่ต่อเนื่องในลักษณะเชิงเส้น เช่น การควบคุมฮีตเตอร์ที่ใช้ไฟ AC หรือมอเตอร์ที่มีการควบคุมความเร็วแบบต่อเนื่อง
• ประเภท: SSR Standard Type Linear Control SCR
• Input (ควบคุม): AC 90–480V หรือ DC ขึ้นอยู่กับรุ่น
• Output (โหลด): AC 90–480V
• กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
• รองรับการใช้งาน: ใช้ควบคุมการจ่ายไฟแบบเชิงเส้นในระบบไฟฟ้า AC เช่น ฮีตเตอร์ไฟฟ้า, มอเตอร์ไฟฟ้า และการควบคุมแรงดันไฟฟ้า

การติดตั้ง

• ควรติดตั้ง SSR ในพื้นที่ที่มีการระบายอากาศดีเพื่อป้องกันความร้อนสะสม
• ใช้ Heatsink หรือ แผ่นระบายความร้อน เพื่อเพิ่มประสิทธิภาพในการระบายความร้อนจากการทำงานของ SSR
• หากใช้ Cooling Fan ควรตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่ดีในบริเวณที่ติดตั้ง

หลักการทำงาน

• Linear Control SCR ใช้เทคนิคการควบคุมการจ่ายไฟในลักษณะเชิงเส้นโดยการเปลี่ยนแปลงของสัญญาณควบคุม เพื่อให้ได้แรงดันไฟฟ้าและกระแสที่ต่อเนื่อง
• เมื่อจ่ายไฟ AC 90–480V ที่ขา 1 และ 2 → SSR จะควบคุมการจ่ายไฟจากขา 3 และ 4 ไปยังโหลดตามการควบคุมที่ต้องการ
• ระบบการควบคุมนี้เหมาะกับการใช้งานที่ต้องการควบคุมกำลังไฟอย่างแม่นยำ เช่น การควบคุมอุณหภูมิของฮีตเตอร์หรือความเร็วของมอเตอร์ไฟฟ้า
• ควบคุมฮีตเตอร์ไฟฟ้า ที่ต้องการการควบคุมอุณหภูมิอย่างแม่นยำ
• ควบคุมความเร็วของมอเตอร์ไฟฟ้า โดยการควบคุมแรงดันไฟฟ้าที่จ่ายให้กับมอเตอร์
• ควบคุมแสงไฟหรืออุปกรณ์อื่น ๆ ที่ต้องการการควบคุมกำลังไฟแบบเชิงเส้น

ข้อมูลเทคนิค
