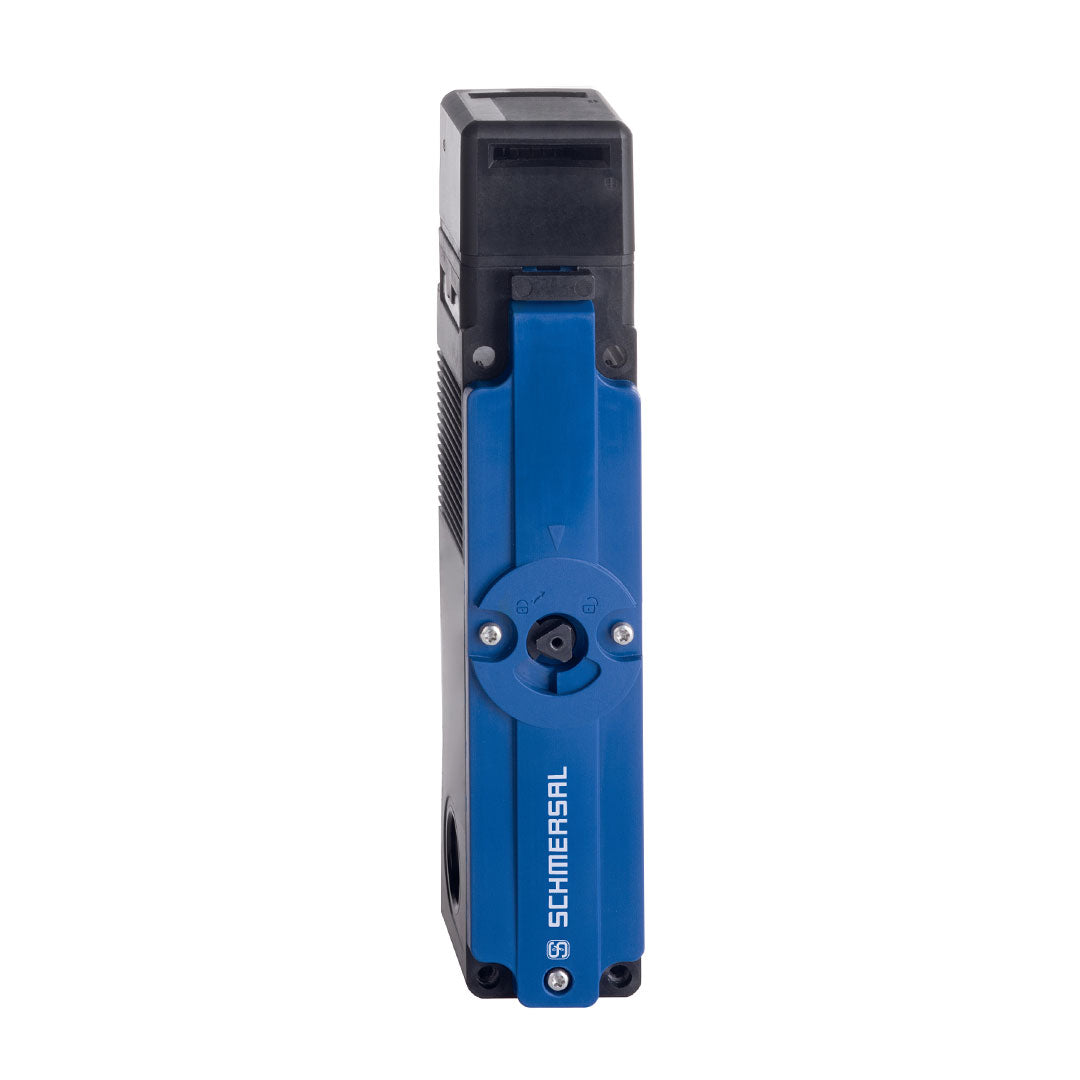

Schmersal Safety Interlock Switch รหัสสินค้า 153032229

ขอมูลทางกล

• อายุการใช้งานเชิงกล : อย่างน้อย 1,000,000 ครั้ง
• หมายเหตุ : ขึ้นอยู่กับรุ่นอุปกรณ์ V2 (ดูที่ป้ายประเภท)
• แรงยึด :ตามมาตรฐาน EN ISO 14119 (FZh): 1,500 N ,สูงสุด (Fmax): 1,950 N
• แรงล็อก (Latching force): ประมาณ 50 N
• ระยะห่างการตัดการทำงานแบบ positively break: 10 มม.
• แรงตัดการทำงานแบบ positively break: ต่อหน้าสัมผัส NC ขั้นต่ำ: 10 N ,ขั้นต่ำ: 40 N
• ความเร็วในการทำงานสูงสุด (Actuating speed): สูงสุด 0.3 เมตร/วินาที
• สกรู : ใช้สำหรับติดตั้ง
• ประเภทสกรูยึด : 4x M5
• แรงบิดขันสกรูยึดฝาครอบตัวเครื่อง : ขั้นต่ำ: 0.5 Nm สูงสุด: 0.5 Nm
• หมายเหตุ (Note): Torx T10
• ช่องทางเข้าสายเคเบิล : 3 x M20 x 1.5
• วิธีการต่อสาย : ขั้วต่อสายแบบสกรู
• หน้าตัดสายไฟ (Cable section): ขั้นต่ำ: 0.25 mm²
  สูงสุด: 2.5 mm²
• หมายเหตุ (Note): รวมปลอกหุ้มสายไฟ (conductor ferrules) ด้วย
"
• สายไฟที่ใช้ได้ (Allowed type of cable): สายแข็งเส้นเดียว ,สายแข็งหลายเส้น สายไฟแบบยืดหยุ่น (flexible)
"
• ความยาวของเซ็นเซอร์ : 48 มม.
• ความกว้างของเซ็นเซอร์ : 40 มม.
• ความสูงของเซ็นเซอร์ : 204 มม.

ข้อมูลสภาพแวดล้อม

• ระดับการป้องกัน : IP65, IP67
• อุณหภูมิแวดล้อม : -25 ถึง +55 °C
• อุณหภูมิในการจัดเก็บและขนส่ง : -40 ถึง +85 °C
• ความชื้นสัมพัทธ์ : สูงสุด 93%
• หมายเหตุ : ไม่เกิดการควบแน่น (non-condensing) และไม่เกิดการเป็นน้ำแข็ง (non-icing)
• ชั้นป้องกัน : II
• แรงดันไฟฟ้าฉนวนพิกัด: 300 V
• แรงดันไฟฟ้าทนแรงกระแทกพิกัด : 4 kV
• ประเภทแรงดันเกิน : II
• ระดับมลพิษ : 2

ข้อมูลทางไฟฟ้า

• กระแสทดสอบทางความร้อน : 5 A
• แรงดันควบคุมพิกัด : 24 VDC
• กระแสลัดวงจรพิกัดที่ต้องการ : 1,000 A
• กำลังไฟฟ้าที่ใช้สูงสุด : 8.5 W
