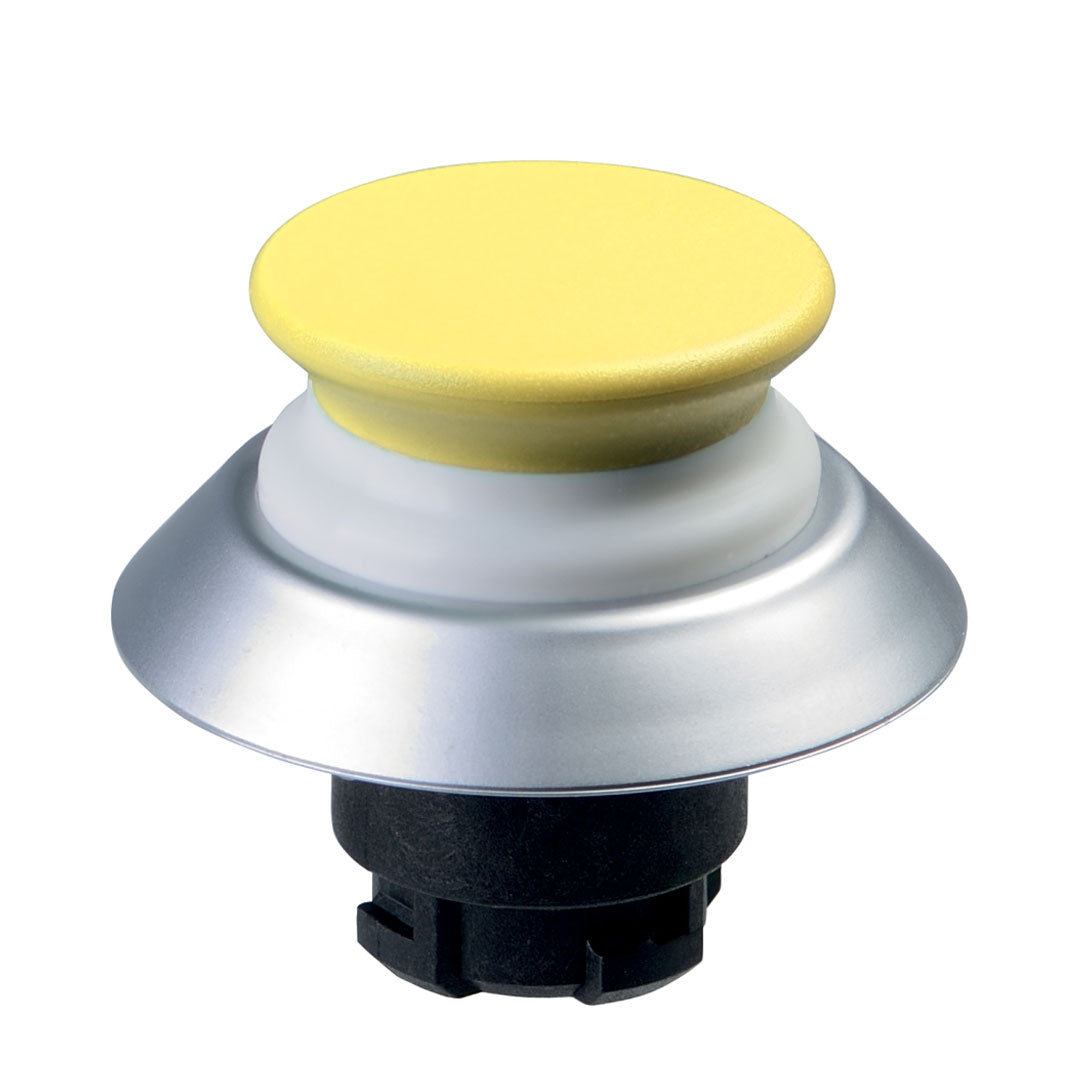

Schmersal สวิตช์ปุ่มกด NDTP30BL รหัสสินค้า 103005361 สีเหลือง

ข้อมูลทั่วไป

• มาตรฐาน: EN IEC 60947-5-1 และ EN IEC 60947-1
• รุ่น : ปุ่มกดแบบหัวเห็ด
• การออกแบบ : ทรงกลมขนาดเล็ก
• สภาพแวดล้อมในการติดตั้ง: สามารถติดตั้งได้ทุกทิศทาง
• การปิดผนึก : Membrane Lip gaskets
• หัวปุ่มกด: พลาสติก
• แหวนด้านหน้า: ABS ชุบโครเมี่ยม (ABS, chrome-plated)
• เบลโลว์: ซิลิโคน (Silicone)
• ส่วนหัวปุ่มกด: เหลือง
• แหวนด้านหน้า: เงิน (Silver)
• เบลโลว์: ขาว
• น้ำหนัก: 36 กรัม

ขอมูลทางกล

• อายุการใช้งานทางกลขั้นต่ำ : 1,000,000 ครั้ง
• ระยะกด : 5 มม.
• แรงกด: ประมาณ 2 นิวตัน (N)
• การติดตั้ง : ขาติดตั้งแบบหน้าแปลน EFM
• แรงบิดในการขันสกรู : 0.6 นิวตันเมตร (Nm)
• ข้อมูลทางกล - ขนาด (Mechanical data - Dimensions)
• ความสูง: 20 มม.
• เส้นผ่านศูนย์กลางของหัวกด : 30 มม.
• ระยะเจาะติดตั้ง : 22.3 มม.
• ความหนาของแผงด้านหน้า, ขั้นต่ำ : 1.5 มม.
• ความหนาของแผงด้านหน้า, สูงสุด : 6 มม.
• ระยะห่างระหว่างกึ่งกลางรูติดตั้ง: 50 x 50 มม.
• ความสูง: 20 มม.
• เส้นผ่านศูนย์กลางของหัวกด: 30 มม.
• ระยะเจาะติดตั้ง : 22.3 มม.
• ความหนาของแผงด้านหน้า, ขั้นต่ำ: 1.5 มม.
• ความหนาของแผงด้านหน้า, สูงสุด : 6 มม.
• ระยะห่างระหว่างกึ่งกลางรูติดตั้ง: 50 x 50 มม.

ข้อมูลสภาพแวดล้อม

• ระดับการป้องกัน : IP67, IP69K
• อุณหภูมิแวดล้อม : -25 ถึง +80 °C
• ทนแรงสั่นสะเทือน : 10 - 150 Hz (0.5 มม. / 5 กรัม)
• ทนแรงกระแทก : 50 กรัม

ข้อมูลทางไฟฟ้า

• ความถี่การสับเปลี่ยน: 1,000 ครั้งต่อชั่วโมง
