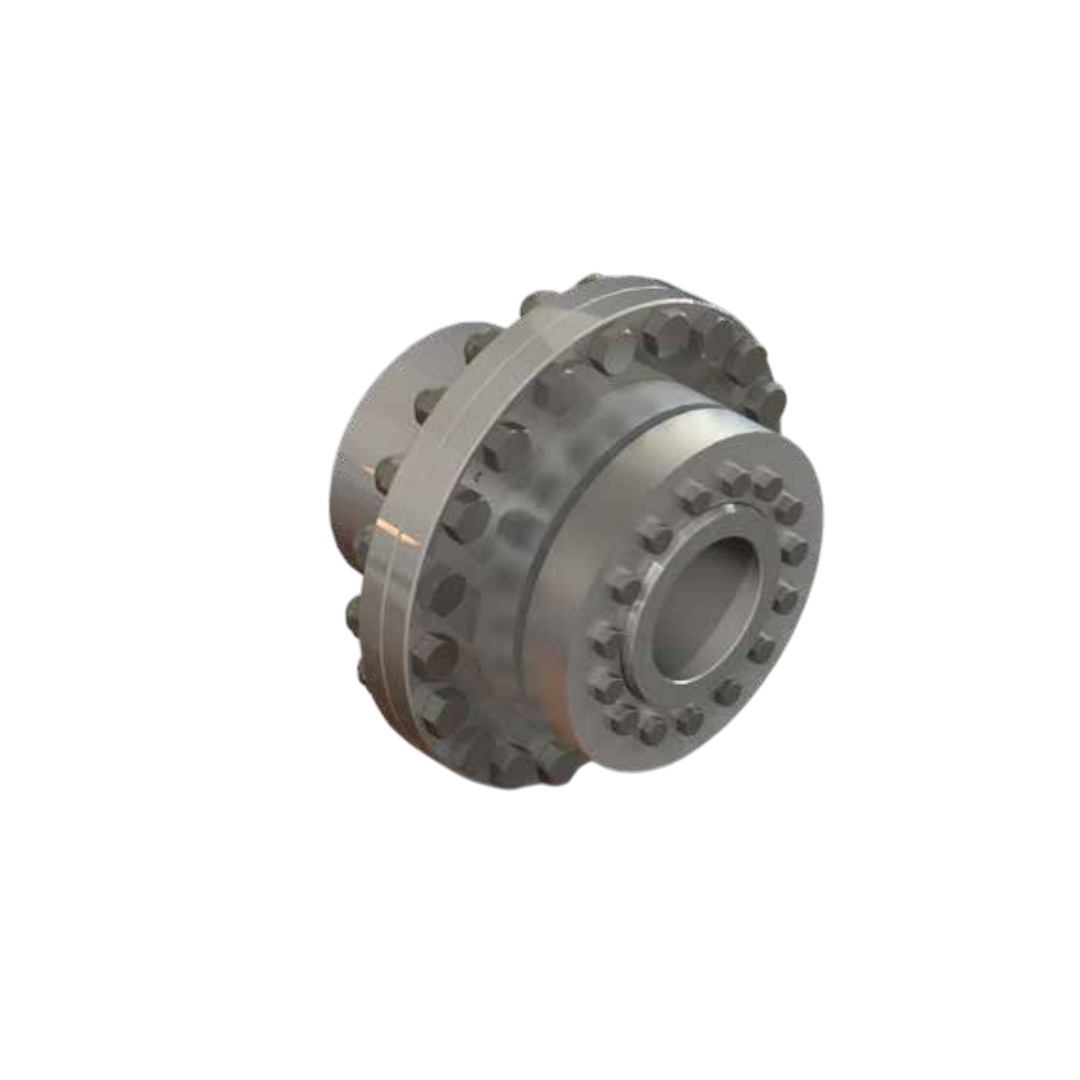

Rigid Couplings Rexnord รุ่น 3000 Series MCF Coupling 3045185SD 4 175SD 4 Gap 3.0
Rigid Couplings Rexnord รุ่น 3000 Series MCF Coupling 3045185SD 4 175SD 4 Gap 3.0
Rexnord
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Rigid Couplings Rexnord รุ่น 3000 Series MCF Coupling 3045185SD 4 175SD 4 Gap 3.0
Rexnord Couplings (คัปปลิ้งเร็กซ์นอร์ด) Rexnord เป็นแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบส่งกำลัง (power transmission systems) โดยเฉพาะ “Couplings” หรือ คัปปลิ้ง ซึ่งเป็นอุปกรณ์ที่ใช้เชื่อมต่อระหว่างเพลาสองตัวในระบบเครื่องจักร เพื่อถ่ายทอดแรงบิด (torque) และชดเชยความคลาดเคลื่อน (misalignment) ต่าง ๆ ระหว่างเพลา
คุณสมบัติ
คุณสมบัติ
Rexnord 3000 Series MCF Coupling เป็นข้อต่อเพลาชนิดแข็ง (Rigid Coupling) ที่ออกแบบมาสำหรับการเชื่อมต่อเพลาระหว่างเกียร์ไดรฟ์และเพลาขับในงานอุตสาหกรรมที่ต้องการความแข็งแรงและความแม่นยำสูง เช่น ระบบลำเลียงวัสดุจำนวนมาก (bulk material handling) และระบบส่งกำลังที่มีแรงบิดสูง
คุณสมบัติหลัก
- การออกแบบแบบแข็ง (Rigid Design): ไม่มีการยืดหยุ่น ช่วยให้การส่งกำลังมีประสิทธิภาพสูงสุดและลดการสึกหรอของส่วนประกอบ
- ติดตั้งและถอดง่าย: ไม่จำเป็นต้องใช้ระบบไฮดรอลิกในการติดตั้งหรือถอด ทำให้ประหยัดเวลาและค่าใช้จ่ายในการบำรุงรักษา
- รองรับแรงบิดสูง: เหมาะสำหรับการใช้งานที่มีแรงบิดสูงและต้องการความแข็งแรงของการเชื่อมต่อ
- การออกแบบสำหรับการติดตั้งแน่น (Interference Fit): ช่วยให้การเชื่อมต่อระหว่างเพลาและเกียร์ไดรฟ์มีความมั่นคงและปลอดภัย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ทำความสะอาดพื้นผิวของเพลาและฮับให้ปราศจากสิ่งสกปรกและสนิม
- ตรวจสอบขนาดและความตรงของเพลาและฮับให้ตรงตามข้อกำหนด
- สำหรับการติดตั้งแบบ Interference Fit ให้ทำการให้ความร้อนกับฮับถึงประมาณ 135°C (275°F) เพื่อขยายขนาดและสวมเข้ากับเพลาได้ง่ายขึ้น
- หลีกเลี่ยงการใช้ค้อนหรือแรงกระแทกในการติดตั้งเพื่อป้องกันความเสียหาย
- ใช้เครื่องมือวัดเพื่อปรับแนวเพลาให้ตรงตามข้อกำหนดของผู้ผลิต
- ตรวจสอบระยะห่างและความขนานของเพลาเพื่อป้องกันการสึกหรอและแรงดันที่ไม่สมดุล
- ใช้แรงบิดตามที่ระบุในคู่มือการติดตั้งเพื่อยึดสกรูให้แน่น
- ตรวจสอบความแน่นของสกรูหลังจากการใช้งานระยะหนึ่งเพื่อความปลอดภัย
การใช้งาน
- ระบบลำเลียงวัสดุจำนวนมาก (Bulk Material Handling)
- โรงงานผลิตปูนซีเมนต์
- อุตสาหกรรมเหมืองแร่
- ระบบส่งกำลังที่ต้องการความแข็งแรงและความแม่นยำสูง
- การติดตั้งและการจัดแนวที่ไม่ถูกต้องอาจทำให้เกิดแรงดันที่ไม่สมดุลและลดอายุการใช้งานของข้อต่อ
- ควรปฏิบัติตามคำแนะนำในคู่มือการติดตั้งและบำรุงรักษาอย่างเคร่งครัด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Cplg Size | 3045 |
| Driving Hub | 185SD |
| Type | 4 |
| Driven Hub | 175SD |
| Type | 4 |
| Min Bore Driving Hub (mm) | 135.00-145.00 |
| Max Bore Driving Hub (mm) | 125.00-135.00 |
| Cplg Wt (kg) | 211 |
| A (mm) | 499.90 |
| B (mm) | 312.40 |
| C (mm) | 166.60 |
| CL (mm) | 142.70 |
| D (mm) | 184.90 |
| DD (mm) | 175 |
| E (mm) | 330 |
| F (mm) | 300 |
| H (mm) | 63.50 |
| P (mm) | 182.40 |
| Q (mm) | 130 |
| R (mm) | 102 |
| S (mm) | 102 |
| Gap (mm) | 3.00 |
