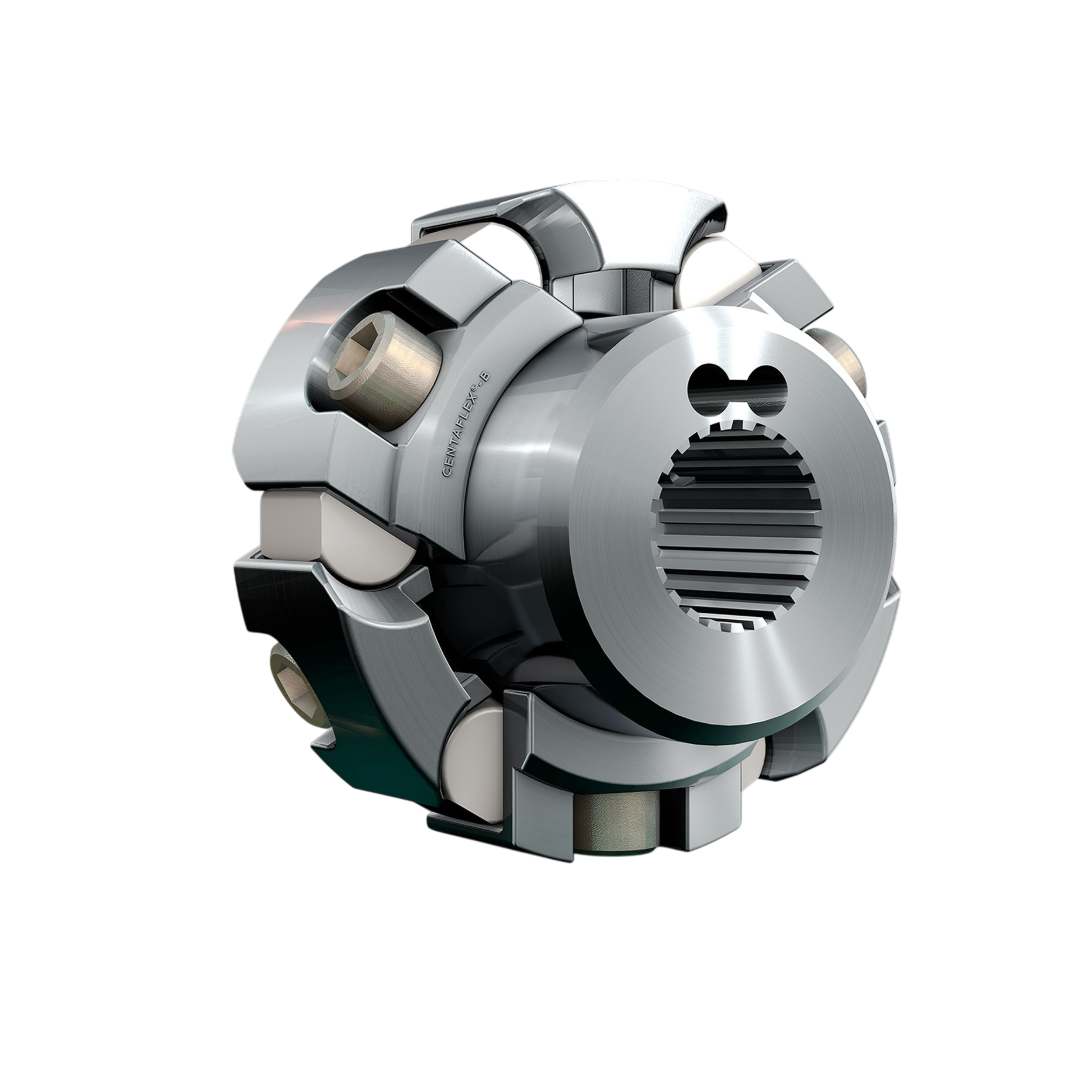

Rexnord Torsionally Soft Couplings รุ่น Centaflex-B Type B-G 165

Rexnord Torsionally Soft Coupling – Centaflex-B Type B-G ซึ่งเป็นรุ่นที่ออกแบบมาเพื่อใช้งานกับระบบ Taper Lock Bush ติดตั้งง่าย ถอดสะดวก รองรับแรงบิดสูง และเหมาะกับระบบส่งกำลังที่ต้องการความยืดหยุ่นและทนทาน

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-B Type B-G
• ประเภท: Torsionally Soft Coupling พร้อม Taper Lock Bush สำหรับติดตั้งง่าย
• Elastic Element: วัสดุยางธรรมชาติ (Natural Rubber) หรือ Hytrel® (ขึ้นอยู่กับรุ่น/อุณหภูมิ)
• Elastic Element: มีความสามารถในการดูดซับแรงกระแทกและแรงสั่นสะเทือนดีเยี่ยม
• แรงบิดพิกัด (Nominal Torque): โดยทั่วไปอยู่ในช่วง 500 – 25,000 Nm (ขึ้นกับขนาดรุ่น B-G)
• การรองรับการเยื้องแนวของเพลา: Radial: ≤ 1 mm
• การรองรับการเยื้องแนวของเพลา: Angular: ≤ 1.5°
• การรองรับการเยื้องแนวของเพลา: Axial: ±1.5 mm
• อุณหภูมิใช้งาน: ประมาณ –40°C ถึง +100°C
• วัสดุ Flange และ Hub: เหล็กหล่อหรือเหล็กกล้าคุณภาพสูง
• ไม่มี Backlash
• รองรับแรงบิดกระชากได้ดี
• ไม่ต้องหล่อลื่น
• ใช้พื้นที่ติดตั้งน้อย
• การติดตั้ง Taper Lock ทำให้เปลี่ยนได้ง่ายโดยไม่ต้อง machining เพลา

การติดตั้ง

• เตรียมเพลาและ Bush:
• เลือก Taper Lock Bush ให้เหมาะกับขนาดเพลา
• ใส่ Bush ลงใน Flange แล้วเสียบเข้ากับเพลา
• ขันสกรู Taper Lock Bush:
• ใช้ torque ที่แนะนำโดยผู้ผลิต เพื่อให้ยึดแน่นกับเพลา
• ใส่ยางยืดหยุ่น (Elastic Element):
• วางระหว่าง Flange ทั้งสองด้าน (แบบ Double Flange)
• ตรวจสอบ Alignment:
• ปรับให้เพลาอยู่ในแนวตรงตามค่าความคลาดที่ยอมรับได้ (Radial/Angular/Axial)
• ขันสกรูหน้าแปลน (Flange):
• ให้แน่นตามแรงบิดที่กำหนด

การใช้งาน

• งานส่งกำลังทั่วไปในอุตสาหกรรม:
• ปั๊มแรงดันสูง
• คอมเพรสเซอร์
• มอเตอร์ไฟฟ้า
• เครื่องอัด
• ระบบสายพานลำเลียงขนาดใหญ่
• เหมาะกับเครื่องจักรที่มีแรงกระแทกหรือโหลดเปลี่ยนแปลงสูง
• ใช้ได้ทั้งกับ มอเตอร์ไฟฟ้า, เครื่องยนต์ดีเซล, และเครื่องจักรกลอุตสาหกรรม
