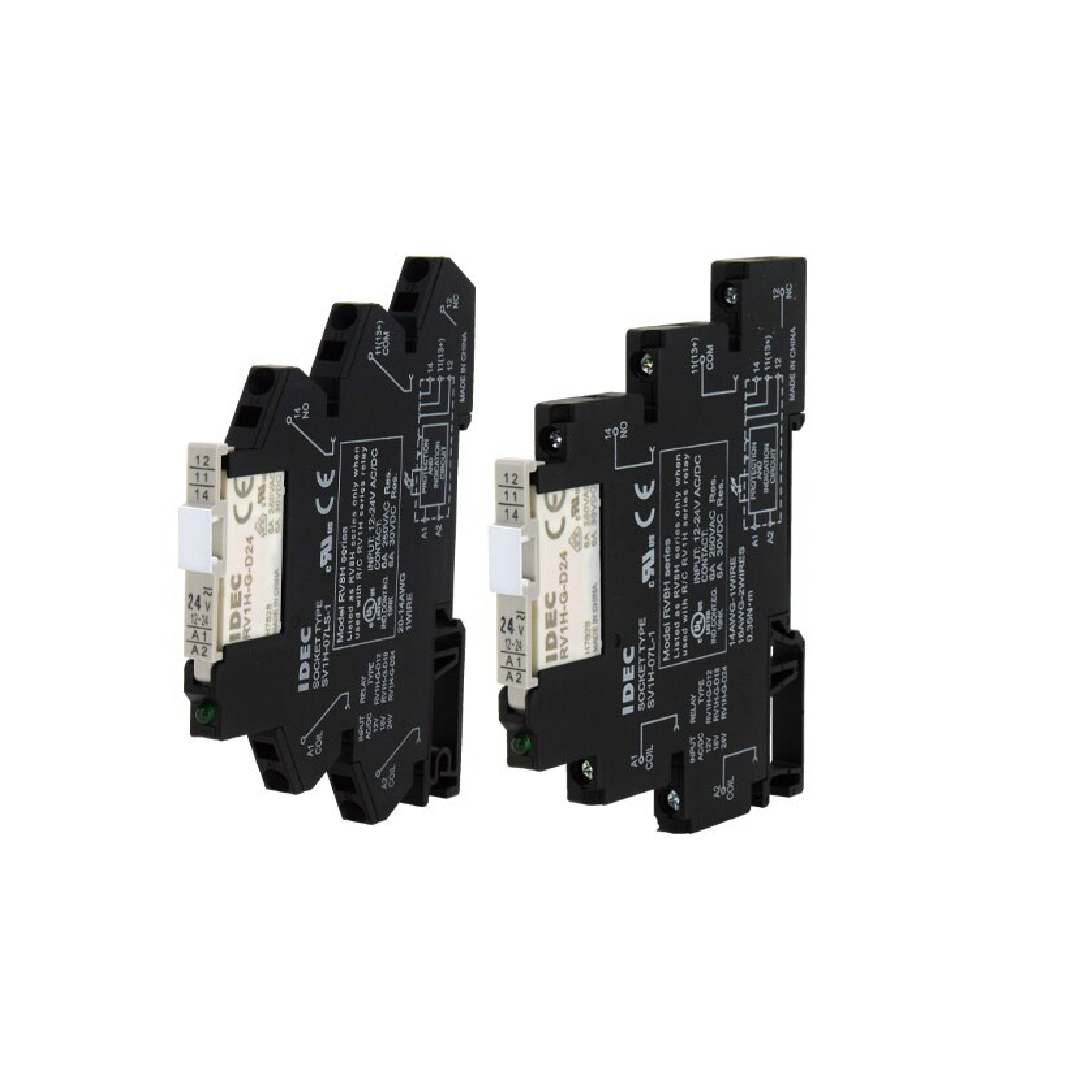

Relay IDEC RV8H-L-AD110 รีเลย์ 110-125 VAC/DC
Relay IDEC RV8H-L-AD110 รีเลย์ 110-125 VAC/DC
IDEC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Relay IDEC RV8H-L-AD110 รีเลย์ 110-125 VAC/DC
IDEC RV8 Interface Relays เป็นตัวเลือกที่ยอดเยี่ยมสำหรับวิศวกร นักออกแบบระบบ และช่างเทคนิคที่ต้องการรีเลย์อินเตอร์เฟสคุณภาพสูง ขนาดกะทัดรัด เชื่อถือได้ และมีความหลากหลาย สำหรับเชื่อมต่อระหว่างระบบควบคุมและอุปกรณ์ภาคสนามในงานอุตสาหกรรมต่างๆ ไม่ว่าจะเป็นในระบบ PLC, ระบบควบคุมอัตโนมัติ, ตู้ควบคุม, เครื่องจักรประกอบ, หรือพื้นที่อันตราย ด้วยขนาดที่เล็กแต่มีความสามารถในการสวิตชิ่งสูง ทำให้ประหยัดพื้นที่ในการติดตั้ง และมีตัวเลือกการเชื่อมต่อที่หลากหลายทั้งแบบสกรูและสปริงแคลมป์ ช่วยลดเวลาในการติดตั้งและเดินสาย รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
RV8 Interface Relays หรือ รีเลย์อินเตอร์เฟส RV8 Series จาก IDEC นำเสนอโซลูชันขนาดกะทัดรัดสำหรับความต้องการรีเลย์อเนกประสงค์ รีเลย์อินเตอร์เฟส RV8 Series เหมาะอย่างยิ่งสำหรับเอาท์พุต PLC และคอนโทรลเลอร์อื่นๆ, ระบบอัตโนมัติทางอุตสาหกรรม, ผู้ผลิตตู้ควบคุม, แอปพลิเคชันเครื่องจักรประกอบ และแอปพลิเคชันอื่นๆ ที่ต้องการความสามารถในการสวิตชิ่งสูงในพื้นที่จำกัด รีเลย์ RV8 สามารถใช้เป็นอินเตอร์เฟสอเนกประสงค์ระหว่างคอนโทรลเลอร์และแอคชูเอเตอร์ เพื่อสวิตช์โหลดขนาดเล็กและขนาดกลาง เวลาในการติดตั้งลดลงอย่างมากด้วยรีเลย์และซ็อกเก็ตที่ประกอบสำเร็จ - พร้อมตัวเลือกการเชื่อมต่อแบบสกรูหรือแบบสปริงแคลมป์ รีเลย์และซ็อกเก็ตสำหรับเปลี่ยนก็มีพร้อมใช้งาน อุปกรณ์เสริมเพิ่มเติม ได้แก่ จัมเปอร์, สเปเซอร์ และแผ่นป้ายระบุ เพื่ออำนวยความสะดวกในการเดินสายและการระบุที่รวดเร็ว รุ่นหลักที่พร้อมใช้งาน ได้แก่:
RV8H - 6mm: รีเลย์อิเล็กทรอนิกส์ ขนาด 6 มม. มีพิกัดหน้าสัมผัส 6A พร้อมช่วงแรงดันไฟฟ้าอินพุตตั้งแต่ 5VDC ถึง 240VAC - พร้อมรุ่นอเนกประสงค์หลายรุ่นที่สามารถรับอินพุตทั้ง AC และ DC ได้
RV8H - 14mm: รีเลย์อิเล็กทรอนิกส์ ขนาด 14 มม. มีพิกัดหน้าสัมผัสตั้งแต่ 6A ถึง 16A ในรีเลย์แบบ 1 ขั้วหรือ 2 ขั้ว
รีเลย์อิเล็กทรอนิกส์ RV8H ทั้งสองขนาดรวมถึงพิกัด Class I, Div 2 สำหรับใช้ในพื้นที่อันตราย
คุณสมบัติเด่น IDEC รีเลย์อินเตอร์เฟส RV8 Series
- ตัวเลือกสำหรับ Class I Division 2 และ Class I Zone 2 Hazardous Location (พื้นที่อันตราย)
- ก้านโยกสำหรับล็อคและถอดรีเลย์ได้ง่าย
- ความสูงเพียง 71 มม. จากราง DIN
- หน้าสัมผัสเคลือบทอง (RV8H-L & S และ RV8H-2)
- รีเลย์และซ็อกเก็ตแบบติดตั้งบนราง DIN ประกอบสำเร็จ
- ขั้วต่อแบบสกรูอเนกประสงค์ (หัวแบนและหัวแฉก) หรือขั้วต่อแบบสปริงแคลมป์มีให้เลือกสำหรับทุกรุ่น
- ซ็อกเก็ต AC/DC อเนกประสงค์พร้อมวงจรป้องกันแรงดันเกินในตัวและ LED สีเขียว
- พิกัดหน้าสัมผัส 6A สำหรับ RV8H ขนาด 6 มม., 8A สำหรับ RV8H-2, 16A สำหรับ RV8H-1
- อุณหภูมิในการทำงาน -40 °C ถึง 70 °C สำหรับ EMR (-20 °C ถึง +60 °C สำหรับ SSR)
- เป็นไปตามข้อกำหนด RoHS
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขชิ้นส่วน | RV8H-L (ขั้วต่อแบบสกรู) |
| จำนวนขั้ว | 1 ขั้ว |
| การกำหนดค่าหน้าสัมผัส | SPDT |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน (ชุบทอง) |
| ระดับการป้องกัน | รีเลย์: IP67, ซ็อกเก็ต: IP20 (IEC 60529) |
| ความต้านทานหน้าสัมผัส (ค่าเริ่มต้น) | สูงสุด 100mΩ |
| เวลาทำงาน | สูงสุด 15ms |
| เวลาปล่อย | 20ms สูงสุด |
| ความต้านทานฉนวน | ขั้นต่ำ 1,000MΩ (500V DC เมกะวัตต์) |
| ไดอิเล็กตริก ความแข็งแรง: ระหว่างหน้าสัมผัสและขดลวด | 4,000V AC, 1 นาที |
| ไดอิเล็กตริก ความแข็งแรง: ระหว่างหน้าสัมผัสของขั้วเดียวกัน | 1,000V AC, 1 นาที |
| การสั่นสะเทือน ความต้านทาน: ขีดสุดในการทำงาน | 10 ถึง 55 Hz, แอมพลิจูด 0.5 มม. (ไม่มีหน้าสัมผัส), 0.2 มม. (ไม่มีหน้าสัมผัส) |
| การสั่นสะเทือน ความต้านทาน: ขีดจำกัดความเสียหาย | 10 ถึง 55 Hz, แอมพลิจูด 0.5 มม. (ไม่มีหน้าสัมผัส), 0.2 มม. (ไม่มีหน้าสัมผัส หน้าสัมผัส) |
| แรงกระแทก ความต้านทาน: ขีดจำกัดความเสียหาย | 49 m/s2 (ไม่มีหน้าสัมผัส), 29.4 m/s2 (หน้าสัมผัส NC) |
| แรงกระแทก ความต้านทาน: ขีดจำกัดความเสียหาย | 980 m/s2 |
| อายุการใช้งานทางไฟฟ้า (โหลดที่กำหนด) | ขั้นต่ำ 30,000 การทำงาน (ไม่มีหน้าสัมผัส), ขั้นต่ำ 10,000 การทำงาน (หน้าสัมผัส NC)
(250V AC/30V DC, โหลดต้านทาน 6A, ความถี่การทำงาน 1,800 การทำงานต่อชั่วโมง) |
| อายุการใช้งานทางกล (ไม่มีหน้าสัมผัส) | ขั้นต่ำ 10 ล้านการทำงาน (ความถี่การทำงาน 18,000 การทำงานต่อชั่วโมง) |
| การทำงาน อุณหภูมิ | RV8H-*-D6, D9, D12, D18, D24, AD12, AD18, AD24, AD48, AD60: –40 ถึง +70°C (ไม่เกิดการแข็งตัว) RV8H-*-AD110, AD220: –40 ถึง +55°C (ไม่เกิดการแข็งตัว) |
| ความชื้นในการทำงาน | ความชื้นสัมพัทธ์ 5 ถึง 85% (ไม่เกิดการแข็งตัว) |
| อุณหภูมิในการจัดเก็บ | –40 ถึง +85°C (ไม่เกิดการแข็งตัว) |
| ความชื้นในการจัดเก็บ | ความชื้นสัมพัทธ์ 5 ถึง 85% (ไม่เกิดการแข็งตัว) |
| น้ำหนัก (โดยประมาณ) | 30 กรัม |
