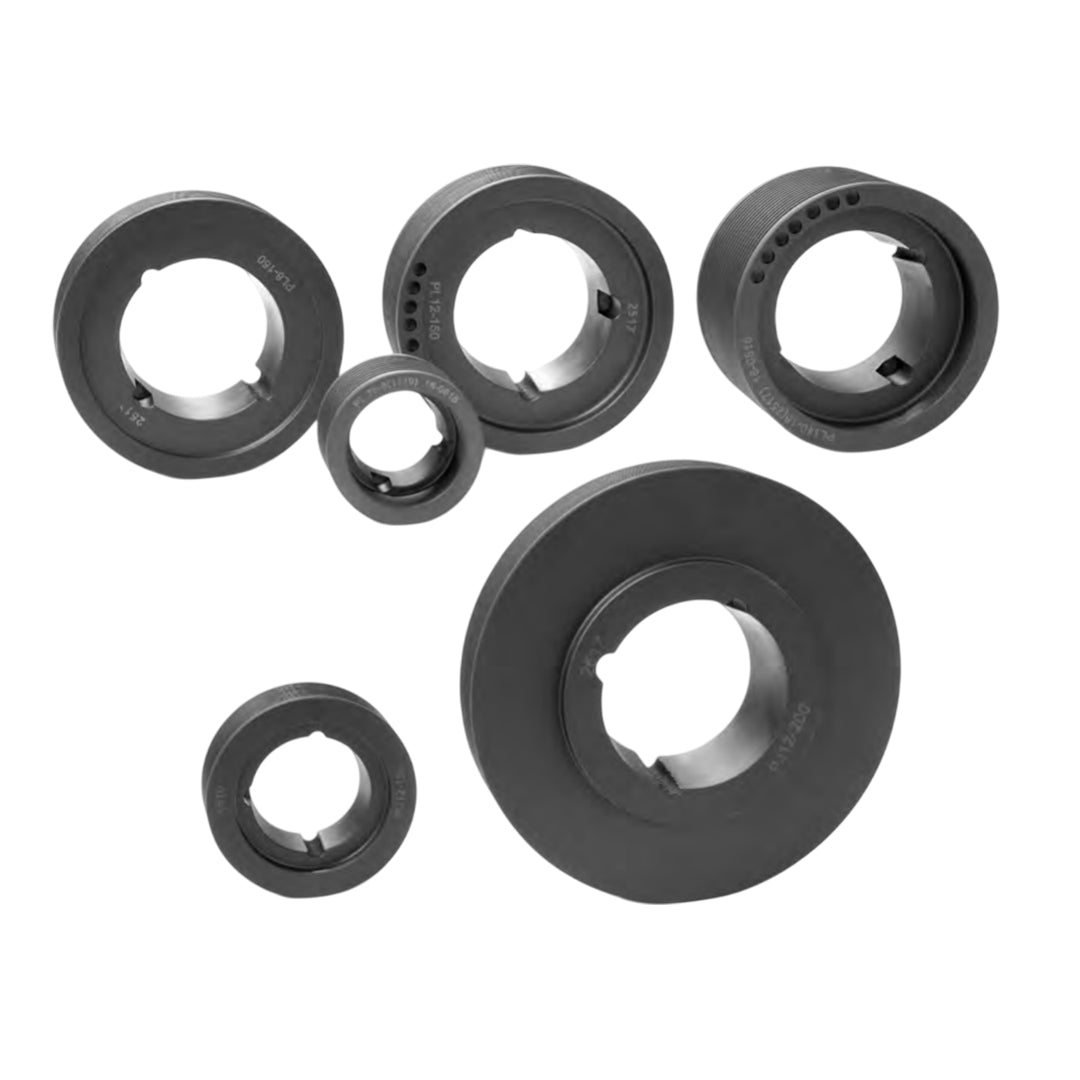

Pulleys มูเล่ย์ MEGADYNE PV Belt Pulleys code 75 PJ 12

มูเล่ย์สายพาน PV (PV BELT PULLEYS) แบรนด์ MEGADYNE เน้นย้ำถึงคุณภาพและความแม่นยำ โดยรอกจะได้รับการเคลือบฟอสเฟตหลังจากผ่านกระบวนการแปรรูปเชิงกล เพื่อให้พื้นผิวมีความทนทานและลดการเสียดสีในการใช้งานที่ยาวนานขึ้น นอกจากนี้ การวัดค่า N ยังมีความเฉพาะเจาะจง โดยใช้ระบุตำแหน่งการขับขี่จริงของลูกบอลหรือแกนในรอก แทนที่จะอ้างอิงจากเส้นผ่านศูนย์กลางระบุ ซึ่งสะท้อนถึงความละเอียดในการกำหนดจุดสัมผัส โปรไฟล์ปลายร่องของรอกยังมีความยืดหยุ่นในการออกแบบ สามารถปรับได้ภายในช่วงค่าสูงสุดและต่ำสุดที่กำหนด แต่ต้องมีรัศมีเปลี่ยนผ่าน (rt) ที่สอดคล้องกับส่วนโค้งขั้นต่ำ 30 องศาและสัมผัสกับผนังด้านข้างของร่องเสมอ ในขณะที่รูปทรงของก้นร่องที่อยู่ต่ำกว่าค่า rb นั้นสามารถเลือกปรับแต่งได้ตามความต้องการเฉพาะทาง

คุณสมบัติ

• คุณภาพตามมาตรฐานสากล: รอกทั้งหมดผลิตขึ้นตามมาตรฐาน ISO 9982 ซึ่งรับประกันคุณภาพและความเข้ากันได้ในระดับสากล
• ความทนทานของวัสดุ: ผลิตจากเหล็กหล่อเกรดสูง (EN-GJL-200 UNI EN 1561) ทำให้มีความแข็งแรงและทนทานต่อการใช้งาน
• การเคลือบผิวเพื่อเพิ่มประสิทธิภาพ: ผ่านกระบวนการเคลือบผิวด้วยฟอสเฟต (Phosphated) หลังจากการกลึง ซึ่งช่วยเพิ่มความต้านทานการสึกหรอและการกัดกร่อน
• การทำงานที่ราบรื่น: รอกทั้งหมดได้รับการปรับสมดุลแบบสถิต (Statically Balanced) เพื่อลดการสั่นสะเทือนและเพิ่มความเสถียรในการทำงาน
• รองรับความเร็วสูง: ออกแบบมาเพื่อรองรับความเร็วรอบนอกของสายพานได้สูงถึง 30 เมตรต่อวินาที

ข้อมูลจำเพาะ

• มาตรฐานการผลิต: ISO 9982
• วัสดุ: เหล็กหล่อ (Cast Iron) เกรด EN-GJL-200 ตามมาตรฐาน UNI EN 1561
• การบำบัดผิว: ฟอสเฟต (Phosphatation)
• การปรับสมดุล: แบบสถิต (Statically Balanced)
• ความเร็วรอบนอกสูงสุด: 30 เมตรต่อวินาที (30 m/s)
• ความคลาดเคลื่อนระยะห่างร่อง (e): ใช้กับระยะห่างระหว่างแกนของร่องที่ต่อเนื่องกัน ผลรวมของค่าเบี่ยงเบนทั้งหมดจากค่าระบุ e สำหรับร่องทั้งหมดในรอกใดๆ จะต้องไม่เกิน ± 0.3
• มุมของร่อง: เส้นศูนย์กลางของร่องทำมุม 90° ± 0.5° กับแกนของรอก

ขนาด

ข้อมูลทางเทคนิค

Descrizione Description Beschreibung Description	Grooves Dientes Rillen Gorges	P	Tipo Type Typ Type	Foro d / Bussola Bush d / Bore Bohrung d / Buchse Alésage d / Douille Agujero d / Casquillo	α MAX	F ±0,1	f	J	K	L	M	N	R	Peso Weight Gewicht Poids Peso Kg
40 PJ 12	12	40	1	12	-	32,5	3,38	-	-	41,5	-	-	-	0,31
45 PJ 12	12	45	1	12	-	32,5	3,38	-	-	41,5	-	-	-	0,41
50 PJ 12	12	50	1	12	-	32,5	3,38	-	-	41,5	-	-	-	0,52
56 PJ 12	12	56	1	12	-	32,5	3,38	-	-	41,5	-	-	-	0,65
63 PJ 12	12	63	3	1108	28	32,5	3,38	46	-	23	9,5	-	-	0,39
71 PJ 12	12	71	3	1108	28	32,5	3,38	46	-	23	9,5	-	-	0,57
75 PJ 12	12	75	3	1610	42	32,5	3,38	60	-	26	6,5	-	-	0,38
80 PJ 12	12	80	3	1610	42	32,5	3,38	60	-	26	6,5	-	-	0,52
85 PJ 12	12	85	3	1610	42	32,5	3,38	60	-	26	6,5	-	-	0,66
90 PJ 12	12	90	3	1610	42	32,5	3,38	74	-	26	6,5	-	-	0,76
95 PJ 12	12	95	3	1610	42	32,5	3,38	74	-	26	6,5	-	-	0,93
100 PJ 12	12	100	3	1610	42	32,5	3,38	74	-	26	6,5	-	-	1,10
106 PJ 12	12	106	3	1610	42	32,5	3,38	88	-	26	6,5	-	-	1,24
112 PJ 12	12	112	3	1610	42	32,5	3,38	88	-	26	6,5	-	-	1,47
118 PJ 12	12	118	3	2012	50	32,5	3,38	98	-	32	0,5	-	-	1,55
125 PJ 12	12	125	3	2012	50	32,5	3,38	98	-	32	0,5	-	-	1,90
132 PJ 12	12	132	3	2012	50	32,5	3,38	98	-	32	0,5	-	-	2,21
140 PJ 12	12	140	4	2517	65	32,5	3,38	-	-	45	12,5	120	-	7,10
160 PJ 12	12	160	4	2517	65	32,5	3,38	-	-	45	12,5	120	-	3,80
180 PJ 12	12	180	5	2517	65	32,5	3,38	-	6,25	45	6,25	120	-	5,03
190 PJ 12	12	190	5	2517	65	32,5	3,38	-	6,25	45	6,25	120	-	5,72
200 PJ 12	12	200	5	2517	65	32,5	3,38	-	6,25	45	6,25	120	-	6,40
212 PJ 12	12	212	5	2517	65	32,5	3,38	-	6,25	45	6,25	120	-	7,33
224 PJ 12	12	224	5	2517	65	32,5	3,38	-	6,25	45	6,25	120	-	8,29
250 PJ 12	12	250	5	2517	65	32,5	3,38	-	6,25	45	6,25	120	-	10,47
280 PJ 12	12	280	8	2517	65	32,5	3,38	260	6,25	45	6,25	120	10	7,38
315 PJ 12	12	315	8	2517	65	32,5	3,38	295	6,25	45	6,25	120	10	8,99
