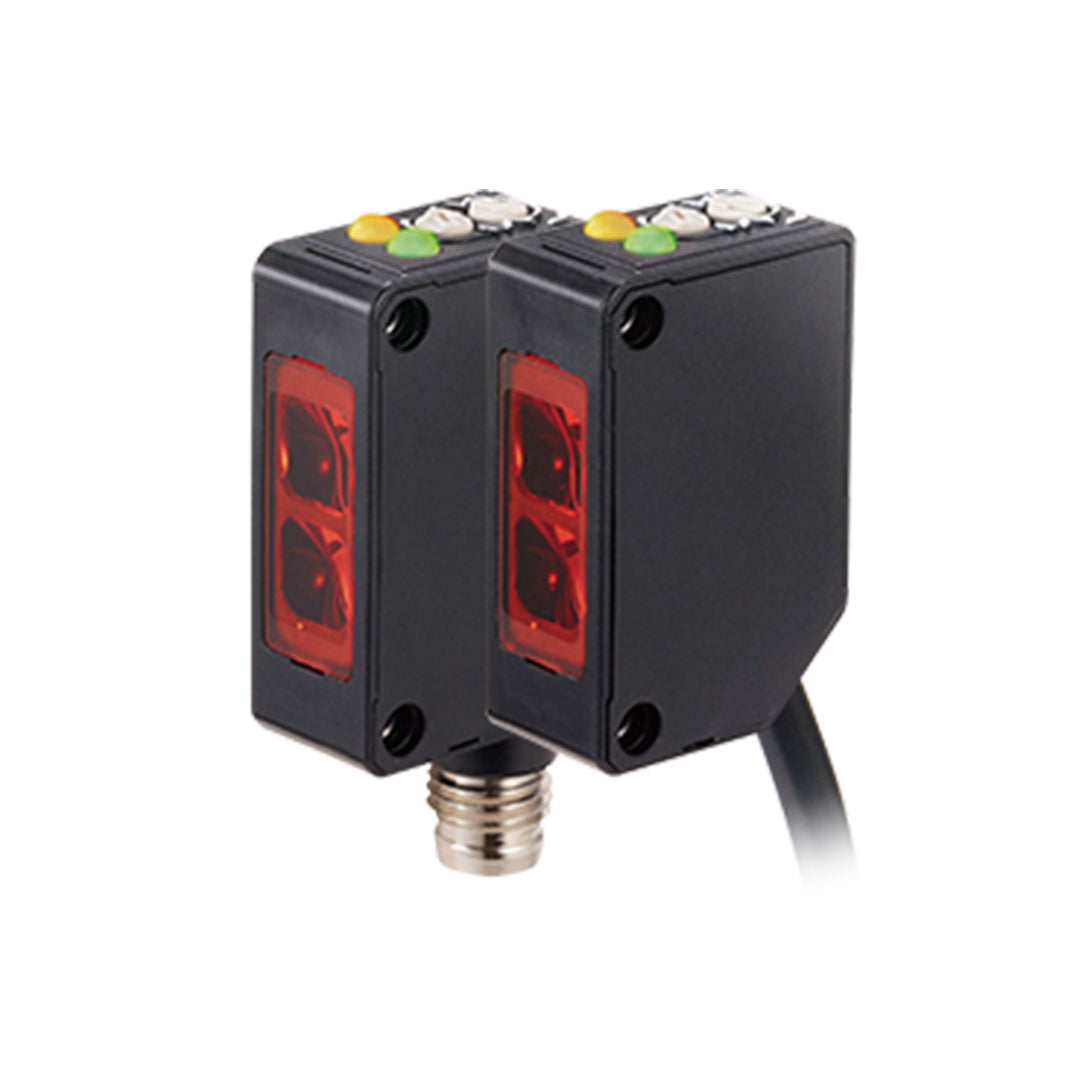

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code Z4R-400N

โฟโตอิเล็กทริคเซนเซอร์ซีรีส์ Z4 ของ OPTEX FA เป็นเซนเซอร์ขนาดมาตรฐานอุตสาหกรรมที่โดดเด่นด้วยการรองรับเทคโนโลยี IO-Link ทำให้สามารถเชื่อมต่อกับเครือข่ายภาคสนามต่างๆ ได้อย่างง่ายดาย นอกจากนี้ยังมีความสามารถในการสื่อสารข้อมูลต่างๆ เช่น ระดับแสงที่ได้รับและสถานะเอาต์พุต เพื่อใช้ในการตรวจสอบสถานะและการบำรุงรักษาเชิงคาดการณ์ (predictive maintenance) ตัวเซนเซอร์ยังได้รับการปรับปรุงให้ทนทานต่อแสงโดยรอบที่สว่างจ้า เช่น แสงอาทิตย์ได้ดีขึ้นถึง 5 เท่าเมื่อเทียบกับรุ่นทั่วไป และยังมีแหล่งกำเนิดแสง LED ที่ให้การตรวจจับที่เสถียร รวมถึงมีไฟแสดงสถานะที่มองเห็นได้ง่าย ทำให้เป็นเซนเซอร์ที่มีประสิทธิภาพสูงและมีความยืดหยุ่นในการใช้งานในสภาพแวดล้อมทางอุตสาหกรรมที่หลากหลาย

คุณสมบัติ

• Easy integration in application with Fieldbus/IO-Link network: สามารถรวมเข้ากับแอปพลิเคชันได้ง่ายด้วยเครือข่าย Fieldbus/IO-Link
• Monitoring of light receiving level for sensing status and maintenance time prediction: สามารถตรวจสอบระดับการรับแสงเพื่อดูสถานะการตรวจจับและคาดการณ์เวลาที่ต้องบำรุงรักษา
• Parameter setting of sensitivity, ON/OFF mode and timer via network: สามารถตั้งค่าพารามิเตอร์ต่างๆ เช่น ความไว, โหมด ON/OFF และตัวตั้งเวลา ผ่านเครือข่ายได้
• Enhanced ambient illuminance resistance against sunlight, incandescent and LED lights: ปรับปรุงความทนทานต่อแสงสว่างโดยรอบ เช่น แสงอาทิตย์, หลอดไส้ และหลอด LED
• Brighter status indicators for remote status monitoring: ตัวแสดงสถานะมีความสว่างมากขึ้น ทำให้สามารถตรวจสอบสถานะจากระยะไกลได้

ข้อมูลจำเพาะ

		Through-beam		Retro reflective		Diffuse reflective		Limited diffuse reflective
		Model
		Cable type	M8 connector type	Cable type	M8 connector type	Cable type	M8 connector type	Cable type	M8 connector type
Model	NPN	Z4T-2500N	Z4T-2500N4	Z4R-400N	Z4R-400N4	Z4D-100N	Z4D-100N4	Z4D-L09N	Z4D-L09N4
	PNP	Z4T-2500P	Z4T-2500P4	Z4R-400P	Z4R-400P4	Z4D-100P	Z4D-100P4	Z4D-L09P	Z4D-L09P4
Sensing distance		25 m		0.01 to 4 m*1		0 to 1 m*2		10 to 90 mm*3
Light source		4-element red LED, Wavelength: 632 nm
Spot size		Approx. ø1800 mm (At distance of 25 m)		Approx. ø260 mm (At distance of 4 m)		Approx. ø75 mm (At distance of 1 m)		Approx. ø8 mm (At distance of 90 mm)
Response time		500 μs or less
Hysteresis		-		-		20 % Max.		10 % Max.
Sensitivity adjustment		1-turn potentiometer or via IO-Link network
Indicators		Output indicator: Orange, Stability indicator: Green (No indicators equipped on through-beam type emitter)
Control output		NPN/PNP Open collector, Max. 100 mA / 30 VDC, Residual voltage 1.8 V Max.
Output mode		Light ON / Dark ON by selection switch or via IO-Link network
IO-Link specification		Ver. 1.1, Transmission rate: COM 3 (230.4 kbps), Process data length: 4 byte, Min. cycle time: 1.0 ms
Timer function		ON delay / OFF delay / One-shot only via IO-Link network
Cable connection		Cable: 2m, ø3.8 mm / Connector: M8 4-pin
Protection circuit		Reverse connection protection, Overcurrent protection
Rating	Supply voltage	10 to 30 VDC, including 10% ripple (p-p)
	Current consumption*4	Emitter: 14 mA or less Receiver: 20 mA or less		20 mA or less		20 mA or less		20 mA or less
Applicable regulations	EMC	EMC directive (2014/30/EU)
	RoHS	RoHS directive (2011/65/EU), China RoHS (Directive 32)
Applicable standards		EN 60947-5-2
NRTL Certification		UL Recognized Component (Under development)
Environmental resistance	Ambient temperature	-25 to +55°C (No freezing)
	Ambient humidity	35 to 85% RH (No condensation)
	Ambient illuminance	Sunlight: 50,000 lx or less, Incandescent lamp: 5,000 lx or less
	Vibration resistance	10 to 55 Hz, double amplitude 1.5 mm, 2 hours in each of the XY and Z directions
	Shock resistance	1000 m/s² (Approx. 100 G), 3 times in each of the XY and Z directions
	Protection category	IP67
Material		Housing: ABS, Front cover: PMMA
Weight without cable		Approx. 10 g
Included accessories		Instruction manual

Dimension

เอกสารข้อมูล

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code Z4R-400N Data sheet
