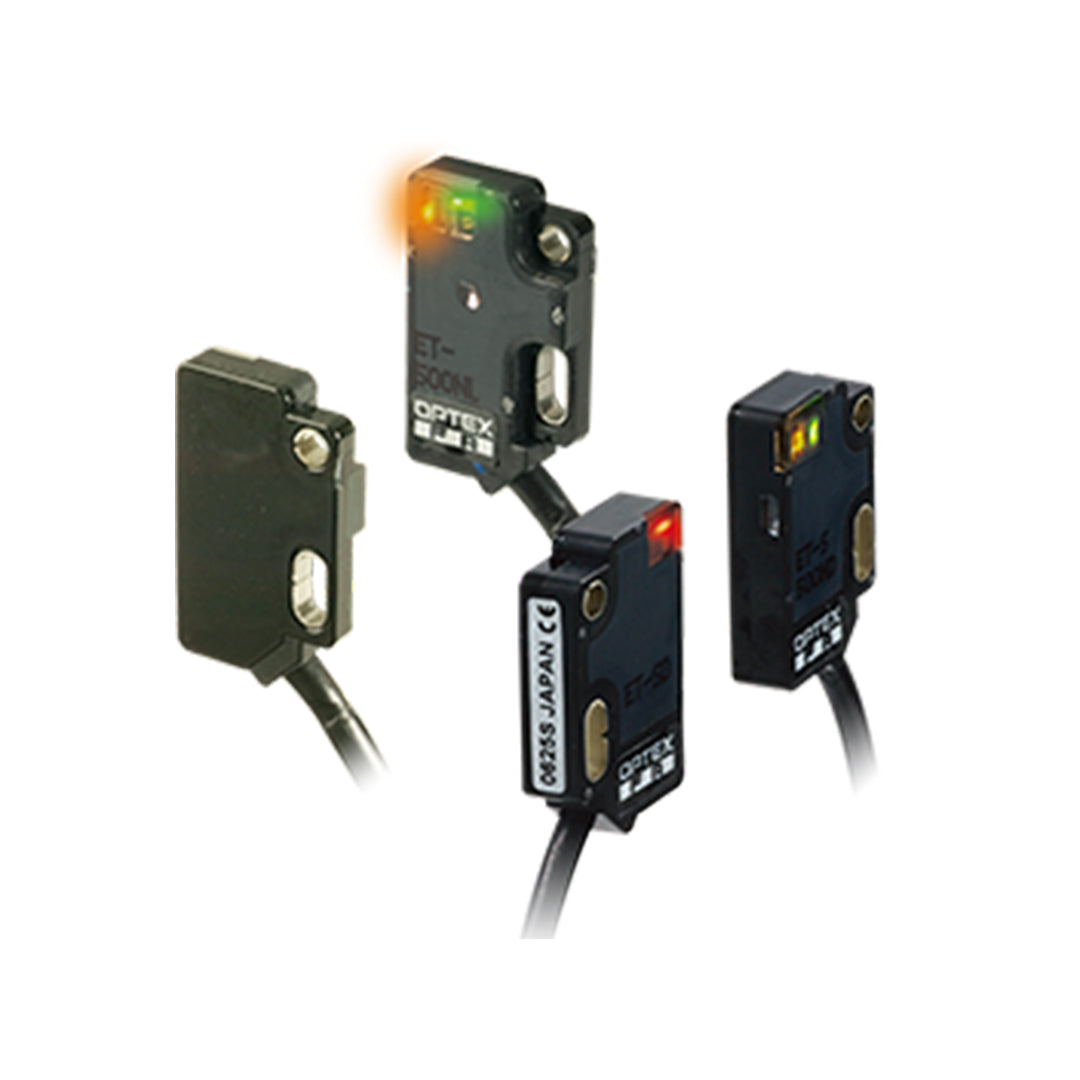

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code EL-08ND

เซนเซอร์ OPTEX FA Miniature E Series เป็นเซนเซอร์ขนาดกะทัดรัดที่ออกแบบมาเพื่อรองรับพื้นที่ติดตั้งจำกัด แต่ยังคงความแม่นยำในการตรวจจับสูง เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการเซนเซอร์ขนาดเล็ก ติดตั้งง่าย และให้ประสิทธิภาพเสถียรทั้งในสภาพแวดล้อมปกติและพื้นที่แคบ ช่วยเพิ่มความยืดหยุ่นในการออกแบบไลน์การผลิตโดยไม่ลดทอนความแม่นยำ

คุณสมบัติ

• รูยึดที่ยืดหยุ่น: ระยะห่างรู 8 ถึง 11 มม.
• ไฟแสดงสถานะ ที่มองเห็นได้แม้จากด้านหลังของตัวเรือน (ชนิด Flat ON)
• สายเคเบิล แบบทำมุม

ข้อมูลจำเพาะ

Type		Through-beam type	Diffuse-reflective type	Limited diffuse reflective type
				Long-range	Mid-range	Short-range
Model	NPN Light ON model	ET-500NL	ED-100NL	EL-30NL	EL-15NL	EL-08NL
	NPN Dark ON model	ET-500ND	ED-100ND	EL-30ND	EL-15ND	EL-08ND
	PNP Light ON model	ET-500PL	ED-100PL	EL-30PL	EL-15PL	EL-08PL
	PNP Dark ON model	ET-500PD	ED-100PD	EL-30PD	EL-15PD	EL-08PD
Sensing distance		500 mm	100 mm*	5 to 30 mm*	2 to 15 mm*	3 to 8 mm*
Light source		Red LED
Spot size		Approx. $\Phi 140$ mm At distance of 500 mm	Approx. $\Phi 60$ mm At distance of 100 mm	Approx. $\Phi 20$ mm At distance of 30 mm	Approx. $\Phi 10$ mm At distance of 15 m	Approx. $\Phi 10$ mm At distance of 10 mm
Smallest detectable object		$\Phi 1.2$ mm	-
Response time		0.5 ms or less
Hysteresis		-	15%		10%
Distance adjustment		None
Indicators		Output indicator (orange LED), stability indicator (green LED), power indicator (red LED) (only through-beam type emitter)
Control output		NPN/PNP type Open collector Max. 50 mA/24 VDC
Output mode		Select a model from between Light ON models and Dark ON models
Connection type		Cable type: Cable length: 2 m $\phi 2.5$ mm
Rating	Supply voltage	12 to 24 VDC $\pm 10\%$, including 10% ripple (p-p)
	Current consumption	Emitter: 14 mA or less Receiver: 16 mA or less	20 mA or less
Applicable regulations		EMC directive (2004/108/EC)
Applicable standards		EN 60947-5-2
Company standards		Noise resistance: Feilen Level 3 cleared
Environmental resistance	Ambient temperature/humidity	-25 to $+55^{\circ}$C (no freezing) / 35 to 85% RH (no condensation)
	Ambient illuminance	Sunlight: 10,000 lx Incandescent lamp: 3,000 lx
	Vibration resistance	10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
	Shock resistance	Approx. 50 G (500 m/s$^{2}$); 3 times in each of the X, Y, and Z directions
	Degree of protection	IP67
Material		PC
Weight without cable		Emitter: Approx. 2 g Receiver: Approx. 3 g	Approx. 3 g
Included accessories		M2 screw, nut $\times$ 2 of each

Dimension

เอกสารข้อมูล

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code EL-08ND Data sheet
