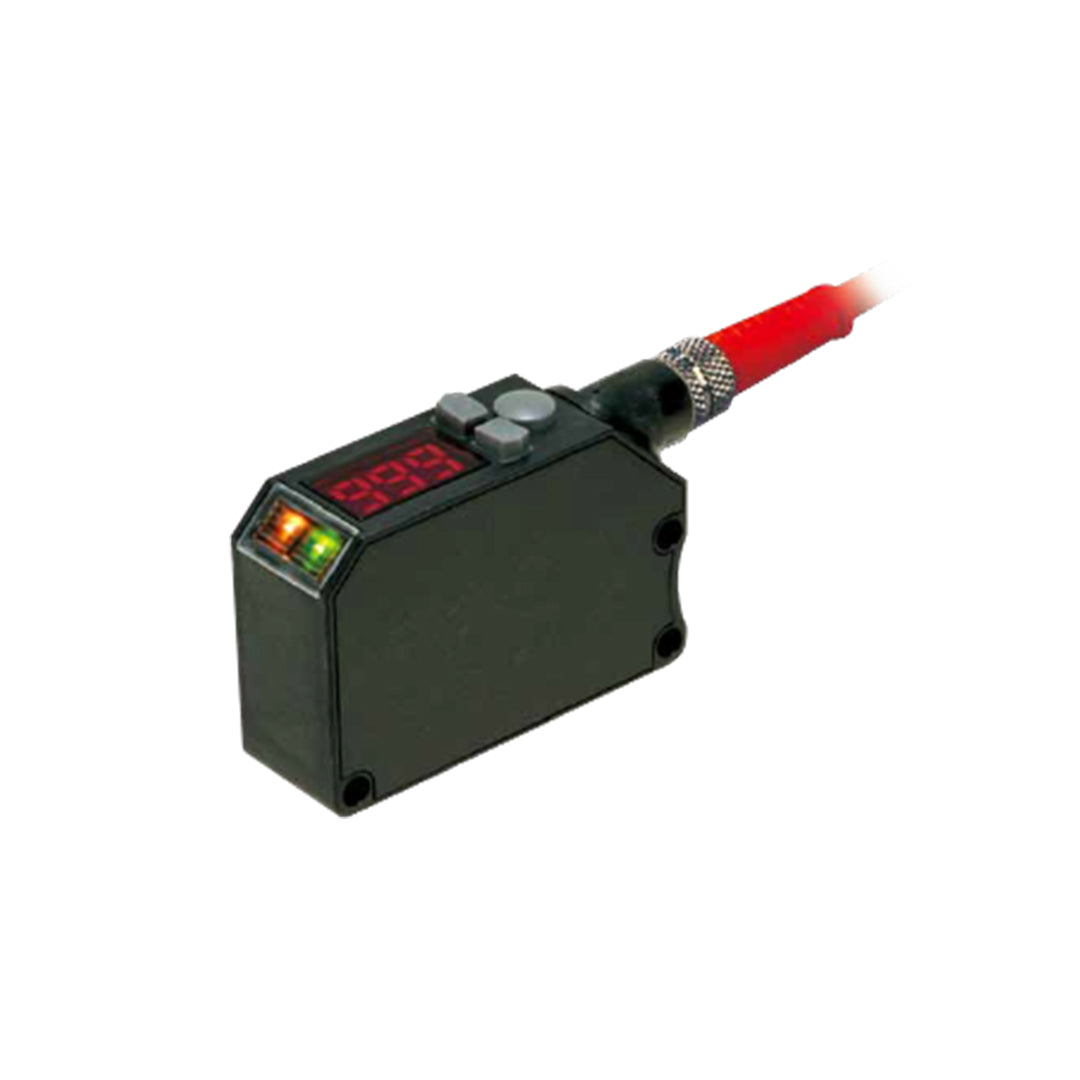

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code BGS-DL10TP

เซนเซอร์ OPTEX FA Digital Laser BGS Sensors BGS-DLT Series เป็นเซนเซอร์เลเซอร์แบบ Background Suppression (BGS) ที่ให้การตรวจจับวัตถุอย่างแม่นยำโดยไม่ถูกรบกวนจากพื้นหลัง มาพร้อมหน้าจอดิจิทัลที่ช่วยให้ตั้งค่าและตรวจสอบได้ง่าย โครงสร้างแข็งแรง ทนทาน เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความเสถียรสูงในการตรวจจับวัตถุขนาดเล็กหรือพื้นผิวซับซ้อน

คุณสมบัติ

• เซนเซอร์ภาพเชิงเส้นชนิด C-MOS (C-MOS linear image sensor)
• ฟังก์ชัน “SEN” ควบคุมความไวอัตโนมัติ (automatic sensitivity control function)
• ติดตั้งโหมด FGS (Equipped with FGS mode)

ข้อมูลจำเพาะ

Type			C-MOS laser sensors
Model	NPN	Cable type	BGS-DL10TN	BGS-DL25TN
		Connector type	BGS-DL10TCN	BGS-DL25TCN
	PNP	Cable type	BGS-DL10TP	BGS-DL25TP
		Connector type	BGS-DL10TCP	BGS-DL25TCP
Sensing distance			20 to 100 mm*1	20 to 250 mm*1
Adjustable distance range			40 to 100 mm*1	100 to 250 mm*1
Light source			Red semiconductor laser Class 2 (IEC/JIS)*2 Wavelength: 650 nm Pulse width: 300 μs Maximum output: 1 mW
Spot size			Approx. ø1 mm At distance of 80 mm	Approx. ø2 mm At distance of 200 mm
Response time			1.5 ms (when sensitivity is fixed), Max. 14 ms (when sensitivity is in Auto)
Hysteresis			3% or less	10% or less
Distance adjustment			Teaching type
Threshold adjustment			Manual adjustment is possible after teaching
Indicators			Output indicator (orange) Laser emission indicator (green)
Digital display			7-segment, 3-digit display
Control output			NPN/PNP open collector Max. 100 mA/30 VDC
External input			Laser OFF input or teaching input (selectable by setting)
Timer function			ON delay / OFF delay /One-shot 0 to 999 ms (setting is possible in 1 ms increments), 1 to 10 s (setting is possible in 1 s increments)
Output mode			Light ON / Dark ON selectable by setting
Connection type			Cable type: Cable length: 2 m (ø4 mm) / Connector type: M8, 4-pin
Insulation resistance			20 MΩ or more (with 500 VDC)
Rating	Supply voltage		10 to 30 VDC, including 10% ripple (p-p)
	Current consumption		50 mA max (12 V), 35 mA max (24 V)
Applicable regulations			EMC directive (2004/108/EC) / FDA regulations (21 CFR 1040.10)
Applicable standards			EN 60947-5-2
Company standards			Noise resistance: Feilen Level 3 cleared
Environmental resistance	Ambient temperature/humidity		-10 to +40°C / 35 to 85% RH
	Ambient illuminance		Sunlight: 10,000 lx or less Incandescent light: 3,000 lx or less
	Vibration resistance		10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
	Shock resistance		Approx. 50 G (500 m/s²); 3 times in each of the X, Y, and Z directions
Degree of protection			IP67
Material			Housing: ABS Front cover: PMMA
Weight without cable			Approx. 20 g (excluding cable)
Included accessories			Mounting bracket: BEF-WK-190

Dimension

เอกสารข้อมูล

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code BGS-DL10TP Data sheet
