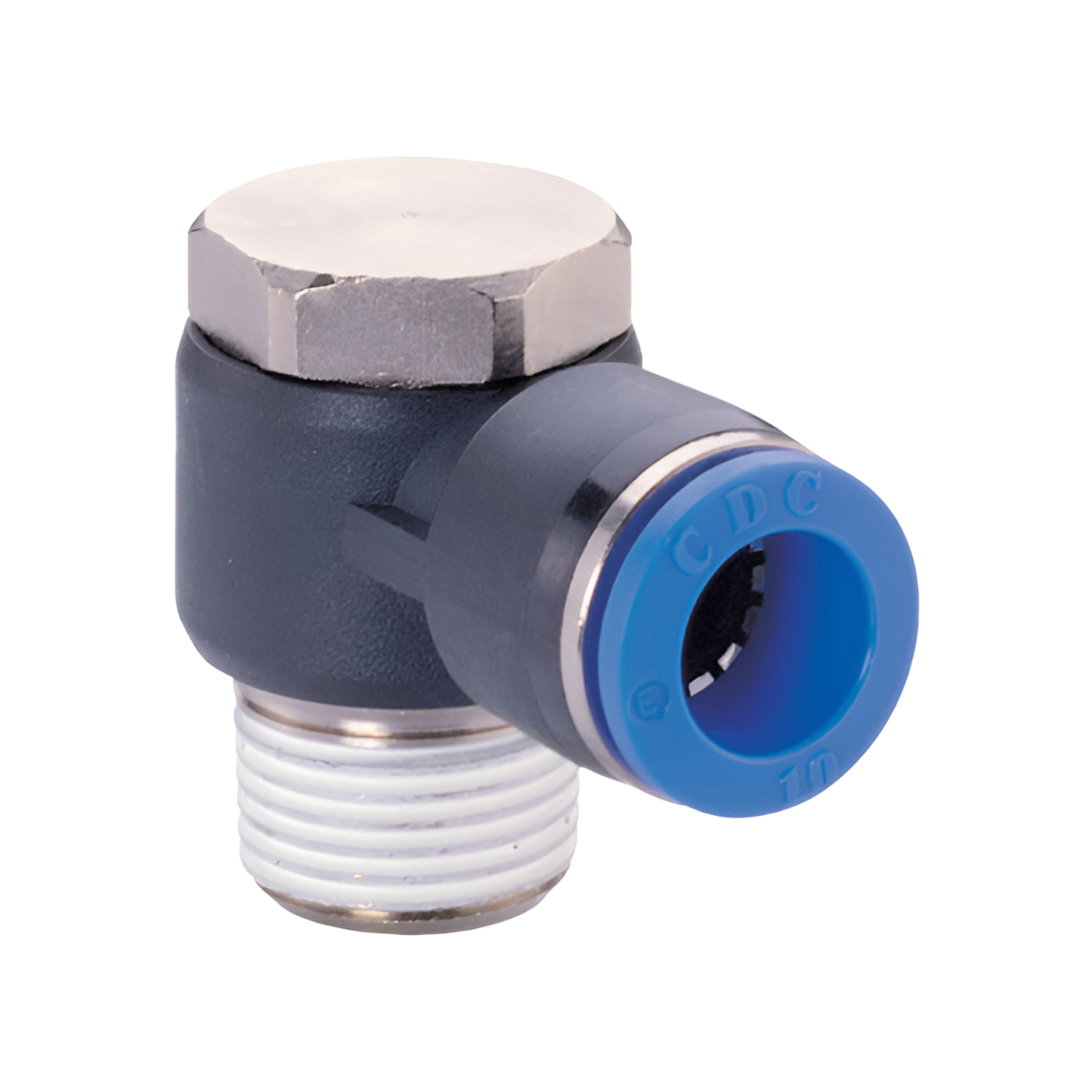

รายละเอียด One-touch Fittings CDC Male Bonjo PH03-M5
One-touch fittings ของแบรนด์ CDC (Chumdan Coupler / CDC Pneumatics) ถือเป็นหนึ่งในอุปกรณ์นิวเมติกที่ได้รับการยอมรับอย่างแพร่หลาย ทั้งในอุตสาหกรรมการผลิต เครื่องจักรระบบลมอัด และระบบอัตโนมัติ (Automation). ด้วยประสบการณ์ด้านนิวเมติกตั้งแต่ปี 1983 ทำให้ CDC พัฒนาข้อต่อสวมเร็วที่โดดเด่นทั้งในด้านคุณภาพ ความทนทาน และความง่ายในการติดตั้ง โดยไม่ต้องใช้เครื่องมือพิเศษ จึงสามารถช่วยลดเวลาในการซ่อมบำรุง และลดต้นทุนระบบได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ติดตั้งและถอดออกได้ง่ายด้วยการสัมผัสเพียงครั้งเดียว
- รุ่น PC เหมาะสำหรับการเดินท่อในพื้นที่แคบ เนื่องจากด้านในและด้านนอกเป็นรูปหกเหลี่ยม
- รุ่น PL และ PT มีโครงสร้างแบบหมุนได้ จึงช่วยให้การเดินท่อมีประสิทธิภาพ
- สามารถถอดท่อได้ง่าย เพียงกดที่ตัวท่อ โดยไม่ต้องใช้เครื่องมือ
การใช้งาน
- ข้อต่อแบบวันทัช (ONE-TOUCH JOINTS) ใช้สำหรับระบบท่อลม (Pneumatic Piping)
- สามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เพื่อตอบสนองทุกความต้องการ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PH03-M5 |
| ØD | 3 |
| ØP | 7.8 |
| T | M5*0.8p |
| L1 | 9.6 |
| L2 | 18.2 |
| E | 16.6 |
| A | 5.0 |
| B | 3.6 |
| H(Hex) | 11.3 |
| ORIFICE | 8 |
| น้ำหนัก (กรัม) | 2.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| Working Pressure Range | 0~150 PSI | 0~9.9 Kgf/cm² (0~990 KPa) |
| Negative Pressure | -29.5 in Hg | -750 mmHg (-750 Torr) |
| Working Temperature Range | 32~140 °F | 0~60 °C |
