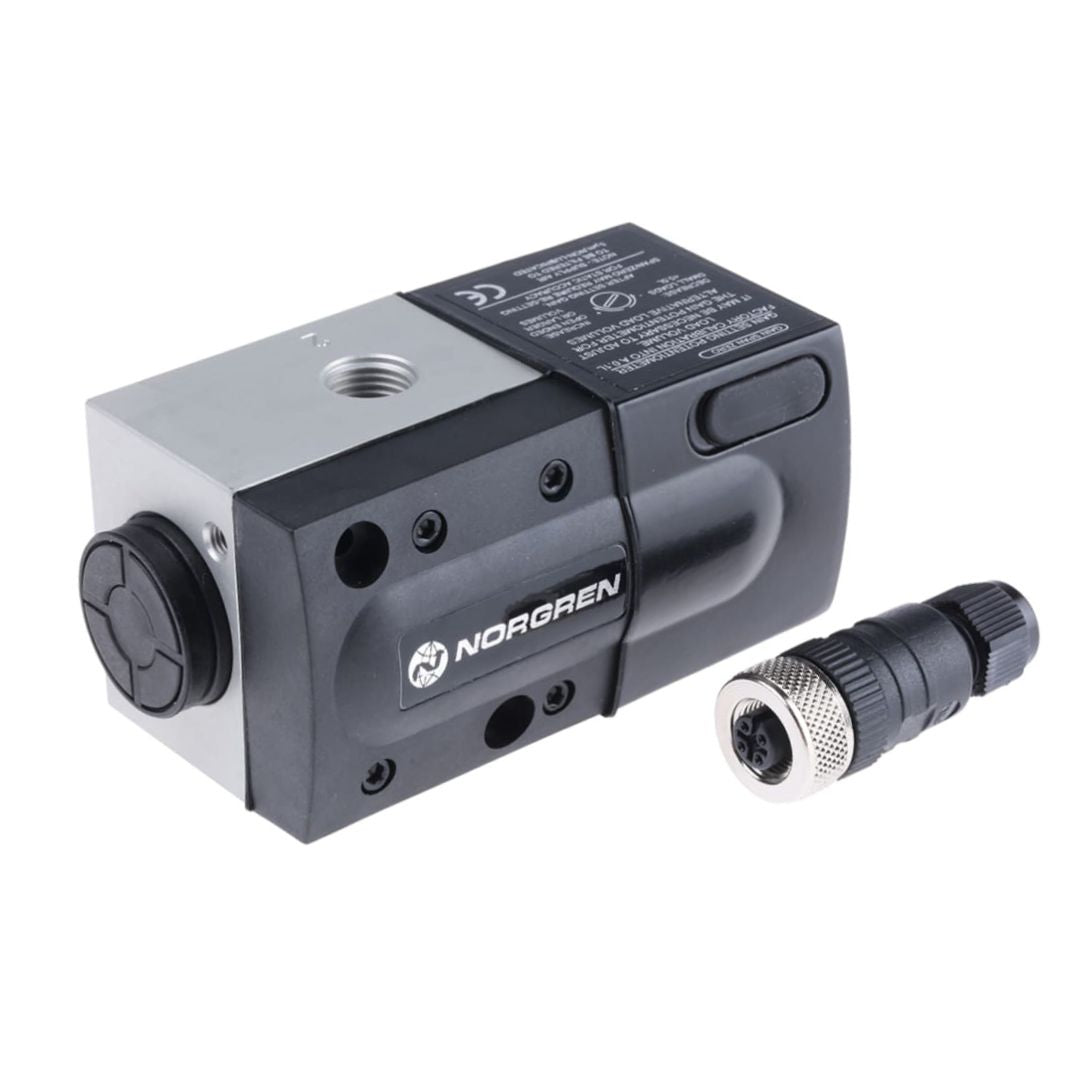

Proportional Valve Norgren, Pressure Control Valve G1/4 VP5010BJ411H00
Proportional Valve Norgren, Pressure Control Valve G1/4 VP5010BJ411H00
NORGREN
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Proportional Valve Norgren, Pressure Control Valve G1/4 VP5010BJ411H00
Proportional Valve, Pressure Control Valve G1/4 VP5010BJ411H00 ผลิตโดย Norgren เป็นวาล์วที่ออกแบบมาเพื่อควบคุมแรงดันอย่างแม่นยำในระบบไฮดรอลิกและนิวเมติกส์หลากหลายประเภท วาล์วรุ่นนี้เป็นส่วนหนึ่งของซีรีส์ที่เน้นการออกแบบแบบโมดูลาร์และความสามารถในการปรับตัวให้เข้ากับสภาวะการทำงานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
- ขนาดท่อต่อ: 1/4 นิ้ว (ISO G หรือ NPT) หรือแบบติดตั้งบนท่อร่วม
- วาล์วควบคุมแรงดันแบบสัดส่วนขับเคลื่อนด้วยลมแบบวงปิด
- อัตราการไหลสูง
- คุณลักษณะการทำงานยอดเยี่ยม
- เวลาตอบสนองเร็ว
- สามารถปรับแรงดันและช่วงแรงดันได้
- ใช้พลังงานต่ำ
- สัญญาณฟีดแบ็ค
- สามารถติดตั้งบนท่อร่วม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Proportional Valve, Pressure Control Valve G1/4 VP5010BJ411H00 เป็นวาล์วควบคุมความดันแบบสัดส่วนจากซีรีส์ VP50 ที่ออกแบบมาเพื่อควบคุมอย่างแม่นยำในหลายการใช้งานทางอุตสาหกรรม วาล์วนี้มีพอร์ต G1/4 ISO และทำงานในช่วงความดัน 0-10 บาร์ ทำให้เหมาะสำหรับระบบนิวแมติกส์หลากหลายประเภท
Proportional Valve Norgren, Pressure Control Valve G1/4 VP5010BJ411H00 เป็นวาล์วควบคุมแรงดันลมที่ได้รับความนิยมสูงในอุตสาหกรรม เนื่องจากมีคุณสมบัติเด่นหลายอย่าง ดังนี้
- การออกแบบที่แข็งแรงทนทาน: วาล์วผลิตจากวัสดุอะลูมิเนียมคุณภาพสูง ทำให้มีน้ำหนักเบา ทนทานต่อการกัดกร่อน และสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย
- ประสิทธิภาพในการควบคุมแรงดัน: วาล์วสามารถควบคุมแรงดันลมขาออกได้อย่างแม่นยำ ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพและเสถียร
- อัตราการไหลสูง: ด้วยอัตราการไหลสูงสุดถึง 1400NL/นาที ทำให้วาล์วเหมาะสำหรับการใช้งานในระบบที่มีความต้องการอัตราการไหลสูง
- การติดตั้งง่าย: วาล์วมีขนาดกะทัดรัดและมีเกลียวเชื่อมต่อขนาด G1/4 ทำให้ติดตั้งและบำรุงรักษาได้ง่าย
- ความหลากหลายในการใช้งาน: วาล์วสามารถนำไปใช้งานได้ในหลากหลายอุตสาหกรรม เช่น อุตสาหกรรมยานยนต์, อุตสาหกรรมอาหาร, และอุตสาหกรรมการผลิต
- การทำงานที่เชื่อถือได้: ให้ผลลัพธ์ที่เสถียรและแม่นยำ
- การติดตั้งง่าย: มีการเชื่อมต่อที่ง่ายและรวดเร็ว
หลักการทำงานของ Proportional Valve Norgren, Pressure Control Valve G1/4 VP5010BJ411H00
- การรับแรงดัน: ของไหลที่มีแรงดันสูงจะไหลเข้าสู่ตัววาล์ว และดันไดอะแฟรมให้เคลื่อนที่
- การควบคุม: สัญญาณควบคุมจากภายนอกจะไปกระตุ้นให้โซลินอยด์คอยล์สร้างสนามแม่เหล็ก ดึงดูดไดอะแฟรมให้เคลื่อนที่ไปในทิศทางที่ต้องการ
- การปรับแรงดัน: เมื่อไดอะแฟรมเคลื่อนที่ จะทำให้ขนาดช่องเปิดของวาล์วเปลี่ยนแปลงไป ส่งผลให้ปริมาณของไหลที่ไหลผ่านเปลี่ยนแปลงตามไปด้วย ทำให้สามารถปรับแรงดันของของไหลที่ออกจากวาล์วได้ตามต้องการ
- การรักษาแรงดัน: สปริงภายในวาล์วจะช่วยรักษาแรงดันให้คงที่ โดยเมื่อแรงดันของของไหลที่ออกจากวาล์วสูงขึ้น สปริงจะดันไดอะแฟรมให้ปิดลง ทำให้ขนาดช่องเปิดของวาล์วลดลง และแรงดันก็จะลดลงตามไปด้วย
- ความหลากหลายในการใช้งาน: วาล์วสามารถนำไปใช้งานได้ในหลากหลายอุตสาหกรรม เช่น อุตสาหกรรมยานยนต์, อุตสาหกรรมอาหาร, และอุตสาหกรรมการผลิต
- การทำงานที่เชื่อถือได้: ให้ผลลัพธ์ที่เสถียรและแม่นยำ
- การติดตั้งง่าย: มีการเชื่อมต่อที่ง่ายและรวดเร็ว
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ฟังก์ชัน | 3/2 |
| เกลียวของพอร์ตเชื่อมต่อ | G 1/4 |
| ประเภทการเปิดใช้งาน | Pilot/สปริง |
| ซีรีย์ของผู้ผลิต | VP50 |
| ลักษณะการติดตั้ง | ท่อร่วม |
| วัสดุตัวเครื่อง | อะลูมิเนียม |
| อัตราการไหลสูงสุด | 1400NL/นาที |
| แรงดันใช้งานขั้นต่ำ | 2 บาร์ |
| แรงดันใช้งานสูงสุด | 14 บาร์ |
| ขนาดเกลียว | 1/4 นิ้ว |
| อุณหภูมิใช้งานต่ำสุด | 0°C |
| มาตรฐานเกลียว | G |
