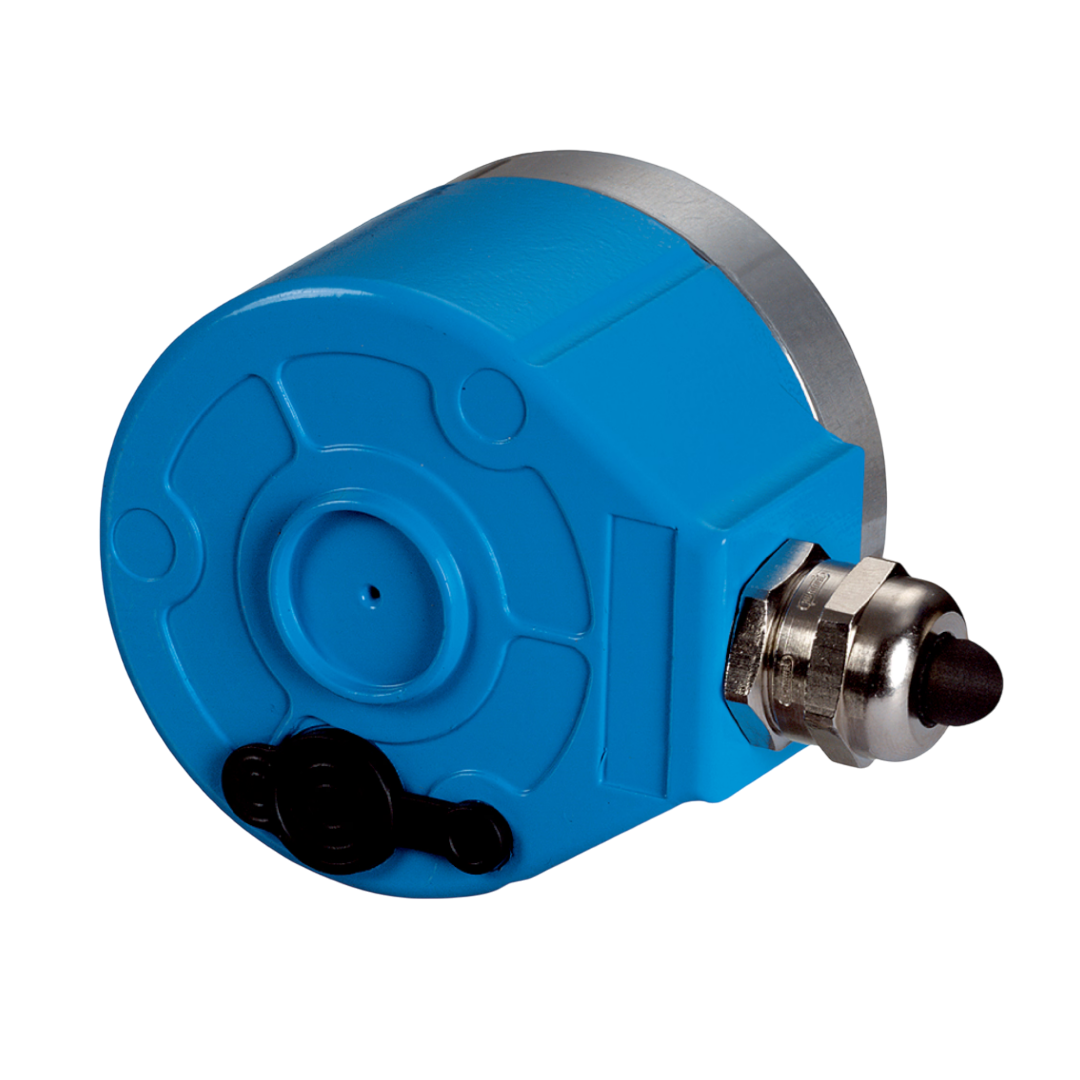

Motion Control Sensors SICK รุ่น Absolute Encoders ARS60-A1M32768 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
Motion Control Sensors SICK รุ่น Absolute Encoders ARS60-A1M32768 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Motion Control Sensors SICK รุ่น Absolute Encoders ARS60-A1M32768 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
SICK เป็นหนึ่งในผู้นำด้านเทคโนโลยีเซนเซอร์สำหรับระบบควบคุมการเคลื่อนไหว (Motion Control) ซึ่งครอบคลุมทั้งการตรวจจับตำแหน่ง ความเร็ว ทิศทาง และการวัดเชิงมุมอย่างแม่นยำ เพื่อรองรับการทำงานของระบบอัตโนมัติและเครื่องจักรอุตสาหกรรมสมัยใหม่
คุณสมบัติ
คุณสมบัติ
Absolute Encoder SICK เป็นอุปกรณ์ที่แปลงตำแหน่งเชิงมุมหรือเชิงเส้นของเพลาหรือชิ้นส่วนที่หมุนไปเป็นสัญญาณดิจิตอลที่สามารถอ่านค่าได้ ซึ่งแตกต่างจาก Incremental Encoder ที่ให้สัญญาณพัลส์ที่ต้องการการนับเพื่อทราบตำแหน่ง
ARS60
เอนโค้ดเดอร์แบบสัมบูรณ์พร้อมอินเทอร์เฟซ SSI หรือ Parallel สำหรับการใช้งานหลากหลาย การออกแบบแบบโมดูลาร์ของเทคโนโลยี CoreTech ช่วยให้เอนโค้ดเดอร์แบบสัมบูรณ์แบบ Singleturn ขนาดกะทัดรัด ARS60 สามารถมอบโซลูชันที่ปรับแต่งได้สำหรับทุกการใช้งาน โดยมีตัวเลือกการตั้งค่าความละเอียดตั้งแต่ 2 ถึง 32,768 สเต็ปในรูปแบบที่แตกต่างกัน และสามารถเลือกใช้งานกับอินเทอร์เฟซ SSI หรือ Parallel ทำให้ ARS60 เป็นโซลูชันที่เหมาะสมสำหรับการใช้งานเกือบทุกประเภท
คุณสมบัติ
- เอนโค้ดเดอร์แบบสัมบูรณ์แบบ Singleturn
- ความละเอียด: สูงสุดถึง 15 บิต (32,768 สเต็ป)
- อินเทอร์เฟซไฟฟ้า: SSI พร้อมรหัสสีเทาหรือรหัสสีเทาครอบ
- อินเทอร์เฟซไฟฟ้า: Parallel พร้อมรหัสสีเทา, รหัสสีเทาครอบ, รหัสไบนารี, รหัส BCD
- ฟังก์ชันการตั้งค่าเป็นศูนย์ (Zero-set function)
- อินเทอร์เฟซเชิงกล: หน้าแปลนแบบ Face mount, Servo flange, แกนกลวงแบบปิด (Blind) และแกนกลวงแบบทะลุ (Through hollow shaft)
- ระดับการป้องกัน: สูงสุดถึง IP66
ประโยชน์
- ความละเอียดที่สามารถตั้งค่าได้อย่างอิสระ (สูงสุดถึง 15 บิต)
- การปรับค่าเป็นศูนย์ได้ง่ายโดยตรงบนเอนโค้ดเดอร์ด้วยการกดปุ่มหรือต่อผ่านสายเคเบิล (รุ่นที่ใช้สายเคเบิล)
- เหมาะสำหรับวิธีการติดตั้งทุกรูปแบบ ขอบคุณอินเทอร์เฟซเชิงกลที่หลากหลาย
- โมเดลพื้นฐานที่มีความยืดหยุ่นสูง เนื่องจากสามารถเปลี่ยนคอลเลตสำหรับแกนกลวงแบบปิดและแกนกลวงแบบทะลุได้ง่าย
- มีรุ่นที่เชื่อมต่อด้วยสายเคเบิลและปลั๊ก M23 ในรูปแบบแกนตรงและข้าง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ประสิทธิภาพ
| Number of steps per revolution (max. resolution) | 32,768 (15 bit) |
| Measuring step | 360° /number of steps |
| Measuring step deviation | 0.005° binary number of steps |
| Error limits G | 0.035° (binary number of steps) 1) |
| Repeatability standard deviation σr | 0.005° 2) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Mechanical design | Solid shaft, Servo flange |
| Shaft diameter | 6 mm |
| Shaft length | 10 mm |
| Weight | Approx. 0.3 kg 1) |
| Housing material | Aluminum die cast |
| Start up torque | Typ. 0.25 Ncm |
| Operating torque | Typ. 0.2 Ncm |
| Permissible shaft loading | 20 N (radial) 10 N (axial) |
| Operating speed | ≤ 6,000 min⁻¹ with shaft seal ≤ 10,000 min⁻¹ without shaft seal 2) |
| Moment of inertia of the rotor | 48 gcm² |
| Bearing lifetime | 3.6 x 109 revolutions |
| Angular acceleration | ≤ 500,000 rad/s² |
