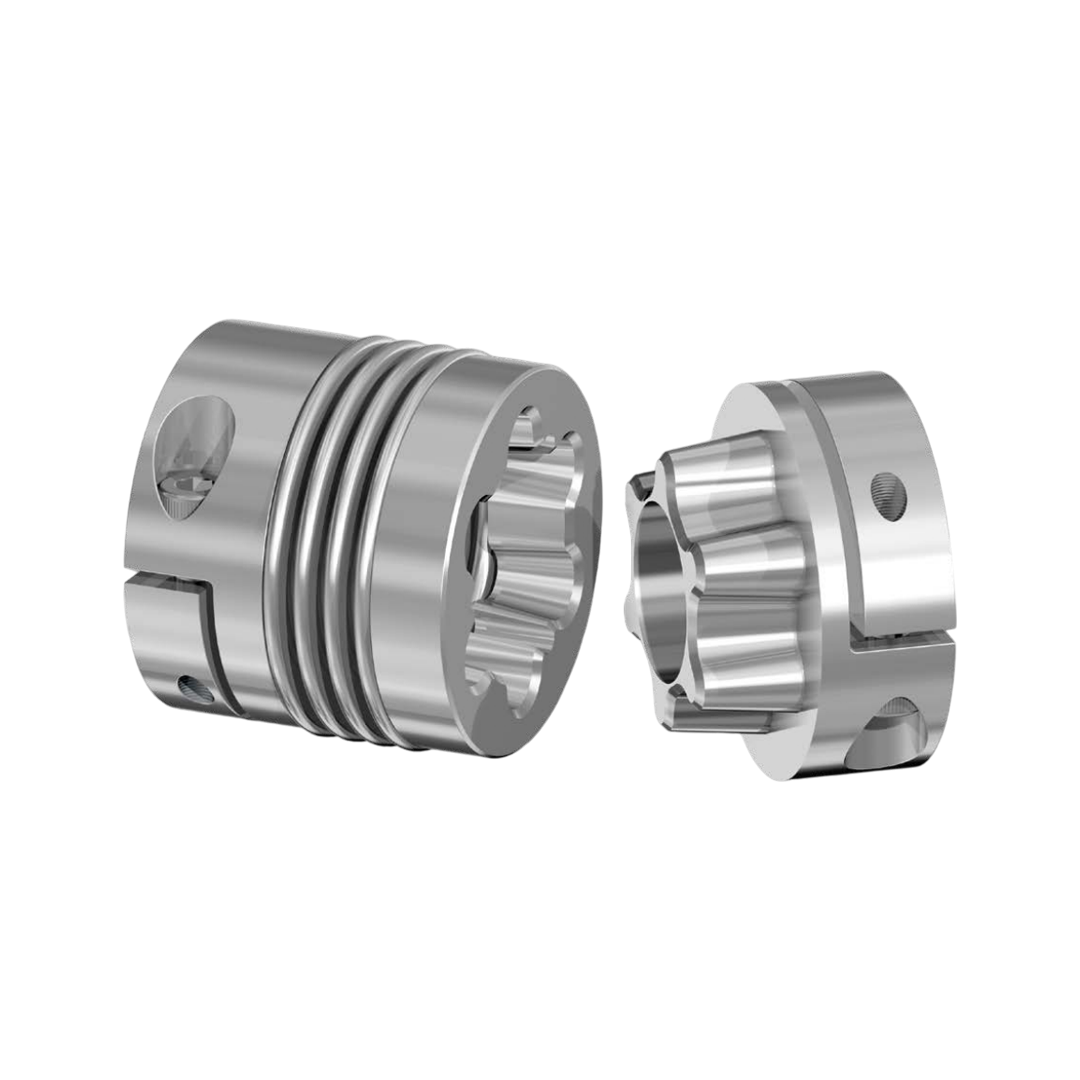

รายละเอียด Metal Bellows Couplings RINGFEDER GWB PKA ขนาด 18 (ความยาวทั้งหมด 59)
ข้อต่อเพลาชนิดเมทัลเบลโลว์ (Metal Bellows Couplings) จาก RINGFEDER เป็นหนึ่งในโซลูชันการส่งกำลังที่ได้รับการยอมรับในระดับสากล เนื่องจากถูกออกแบบมาให้ตอบโจทย์งานที่ต้องการความแม่นยำสูงและความทนทานต่อสภาวะการทำงานที่ซับซ้อน ข้อต่อประเภทนี้ใช้โครงสร้างที่เป็นเบลโลว์โลหะบาง ๆ ซึ่งมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ของเพลาได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) หรือการขยับตามแนวแกน (Axial Displacement) โดยทั้งหมดนี้เกิดขึ้นได้โดยไม่สูญเสียความแม่นยำในการถ่ายทอดแรงบิด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Metal Bellows Coupling ที่มาพร้อม ฮับแบบ Clamping ที่สามารถเสียบแนวแกนได้ (Axial Pluggable Clamping Hub)
- โครงสร้างโลหะยืดหยุ่น (Metal Bellows) ทนต่อแรงบิดสูงและถ่ายทอดแรงบิดได้อย่างแม่นยำ
- ชดเชยการเยื้องศูนย์ในแนวแกน มุม และรัศมี ลดแรงสั่นสะเทือน
- เหมาะสำหรับงานที่ต้องการ การติดตั้งสะดวกและความแม่นยำสูง
การติดตั้ง
- ฮับแบบ Axial Pluggable ช่วยให้การประกอบเข้ากับเพลาทำได้รวดเร็ว
- การจัดศูนย์ทำได้ง่ายและแม่นยำ
- ติดตั้งและบำรุงรักษาสะดวก โดยไม่ต้องใช้เครื่องมือพิเศษ
- ลดความเสี่ยงต่อความเสียหายของเพลาและตัว Coupling ระหว่างติดตั้ง
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความแม่นยำสูงและการติดตั้งรวดเร็ว
- ใช้งานได้ดีในระบบความเร็วสูง เครื่องจักร CNC ปั๊ม และระบบส่งกำลังที่ต้องการความเสถียร
- ลดแรงกระแทกและแรงสั่นสะเทือนต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของเพลาและอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 18 |
| L mm | 59 |
| d1 min-max mm | 10 - 26 |
| d2 min-max mm | 8 - 21 |
| d1k min-max mm | 10 - 26 |
| d2k min-max mm | 8 - 17 |
| C1 mm | 16.2 |
| D1 mm | 45 |
| H mm | 47 |
| I mm | 5.5 |
| K mm | 17.5 |
| L6 mm | 39 |
| L7 mm | 17.5 |
| V mm | 0.5 - 1.0 |
| T Nm | 22 |
| nmax 1/min | 12700 |
| CTdyn 103 Nm/rad | 8 |
| Cr N/mm | 200 |
| Ca N/mm | 50 |
| ΔKa mm | 0.4 |
| ΔKw degree | 1.2 |
| ΔKr mm | 0.15 |
| J 10−3kgm2 | 482 |
| DG1 mm | 1 x M5 |
| TA1 Nm | 6 |
| Gw kg | 156 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Metal Bellows พร้อม Axial Pluggable Clamping Hub |
| ลักษณะเด่น | ฮับแบบ Pluggable สามารถประกอบแนวแกนได้ง่าย พร้อมโครงสร้างแผ่นเบลโลว์สถ่ายทอดแรงบิดแม่นยำ |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น มีความแม่นยำสูง ลดแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุมอย่างแม่นยำ |
| การติดตั้ง | ติดตั้งง่ายด้วย Axial Pluggable Hub สามารถประกอบกับเพลาได้สะดวก |
| การบำรุงรักษา | แทบไม่ต้องบำรุงรักษา เนื่องจากโครงสร้างโลหะทนทานต่อการสึกหรอ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น มอเตอร์ เครื่องจักร CNC และอุปกรณ์ส่งกำลังความเที่ยงตรงสูง |
| จุดเด่น | การติดตั้งรวดเร็ว ติดตั้งง่าย แข็งแรงทนทาน และลดแรงสั่นสะเทือนของระบบ |
