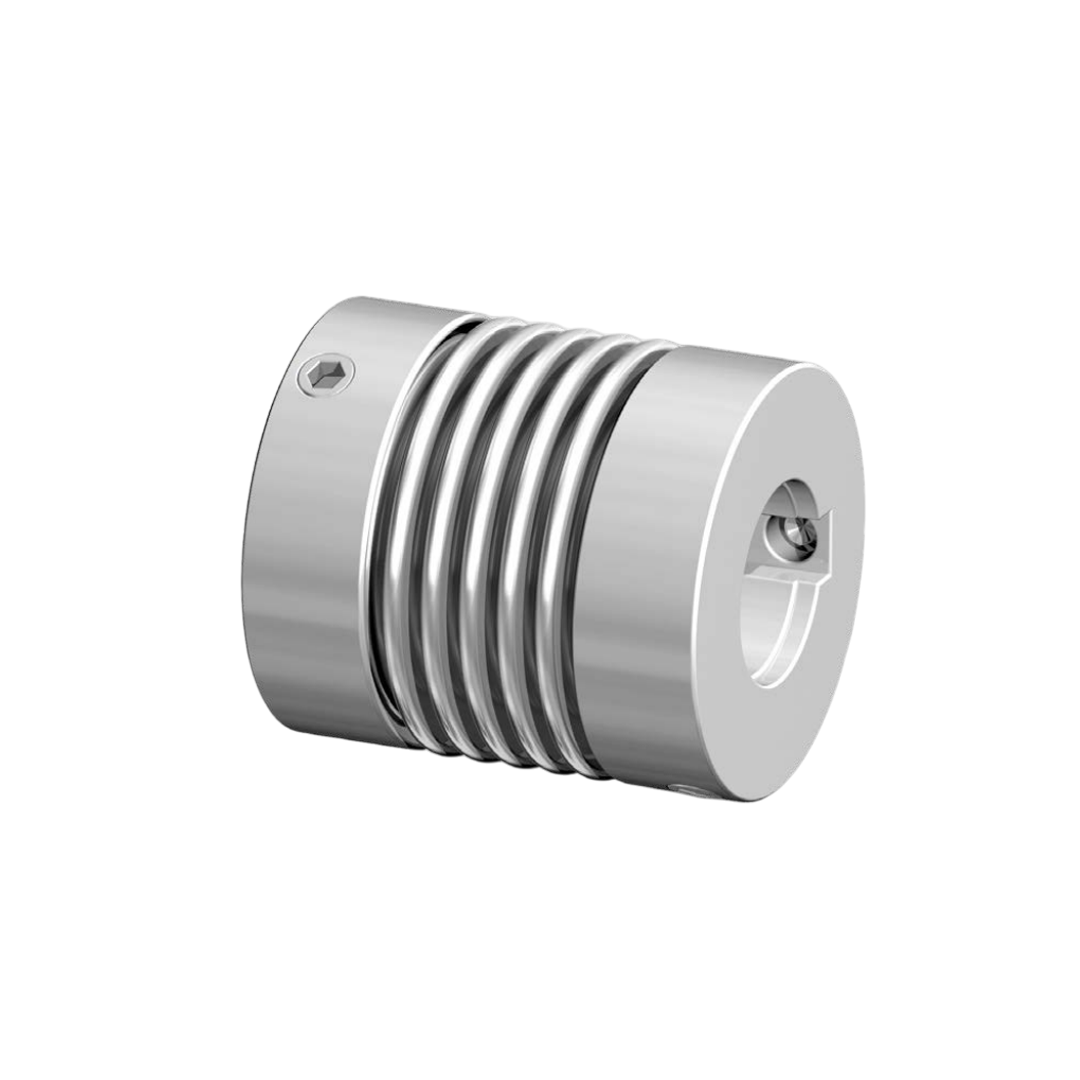

Metal Bellows Couplings RINGFEDER GWB EKN ขนาด 15 (ความยาวทั้งหมด 25)
Metal Bellows Couplings RINGFEDER GWB EKN ขนาด 15 (ความยาวทั้งหมด 25)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Metal Bellows Couplings RINGFEDER GWB EKN ขนาด 15 (ความยาวทั้งหมด 25)
ข้อต่อเพลาชนิดเมทัลเบลโลว์ (Metal Bellows Couplings) จาก RINGFEDER เป็นหนึ่งในโซลูชันการส่งกำลังที่ได้รับการยอมรับในระดับสากล เนื่องจากถูกออกแบบมาให้ตอบโจทย์งานที่ต้องการความแม่นยำสูงและความทนทานต่อสภาวะการทำงานที่ซับซ้อน ข้อต่อประเภทนี้ใช้โครงสร้างที่เป็นเบลโลว์โลหะบาง ๆ ซึ่งมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ของเพลาได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) หรือการขยับตามแนวแกน (Axial Displacement) โดยทั้งหมดนี้เกิดขึ้นได้โดยไม่สูญเสียความแม่นยำในการถ่ายทอดแรงบิด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Miniature Metal Bellows Coupling ที่มาพร้อม สกรูยึดแบบรัศมี (Radial Set Screws)
- โครงสร้างโลหะยืดหยุ่น (Metal Bellows) ขนาดเล็ก ทนต่อแรงบิดและถ่ายทอดแรงบิดอย่างแม่นยำ
- ชดเชยการเยื้องศูนย์ในแนวแกน มุม และรัศมี ลดแรงสั่นสะเทือน
- เหมาะสำหรับงานที่ต้องการ ความแม่นยำสูงในพื้นที่จำกัด
การติดตั้ง
- การยึดเพลาทำได้ง่ายด้วย สกรูแบบรัศมี
- การจัดศูนย์แม่นยำและรวดเร็ว
- ติดตั้งและบำรุงรักษาสะดวก ไม่ต้องใช้เครื่องมือพิเศษ
- ลดความเสี่ยงต่อความเสียหายของเพลาและ Coupling ระหว่างติดตั้ง
การใช้งาน
- เหมาะสำหรับเครื่องจักรขนาดเล็กหรือระบบที่ต้องการ การส่งแรงบิดแม่นยำสูง
- ใช้งานได้ดีในเครื่องจักรความเร็วสูง เครื่องจักร CNC ขนาดเล็ก หรืออุปกรณ์ที่มีพื้นที่จำกัด
- ลดแรงสั่นสะเทือนและแรงกระแทกต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของเพลาและอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 15 |
| L mm | 25 |
| d1;d2 min-max mm | 3 - 12 |
| d1k;d2k min-max mm | 6 - 10 |
| C1 mm | 10 |
| D1 mm | 20 |
| I mm | 3 |
| T Nm | 1.75 |
| nmax 1/min | 15000 |
| CTdyn 103 Nm/rad | 0.75 |
| Cr N/mm | 139 |
| Ca N/mm | 23 |
| ΔKa mm | 0.25 |
| ΔKw degree | 1.2 |
| ΔKr mm | 0.1 |
| J 10−3kgm2 | 8 |
| DG1 mm | 2 x M4 |
| TA1 Nm | 1.5 |
| Gw kg | 12 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Miniature Metal Bellows พร้อม Radial Set Screws |
| ลักษณะเด่น | ขนาดกะทัดรัด เหมาะสำหรับพื้นที่จำกัด ใช้สกรูรัดแนวรัศมีเพื่อการยึดเพลาที่มั่นคง |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น ลดแรงสั่นสะเทือน และเหมาะกับงานที่ต้องการความแม่นยำสูง |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุมอย่างแม่นยำ |
| การติดตั้ง | การติดตั้งสะดวก สามารถยึดเพลาด้วย Radial Set Screws ได้ง่าย |
| การบำรุงรักษา | แทบไม่ต้องบำรุงรักษา เนื่องจากโครงสร้างโลหะทนทานต่อการสึกหรอ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรขนาดเล็ก มอเตอร์ขนาดกะทัดรัด และอุปกรณ์ส่งกำลังที่ต้องการความเที่ยงตรงสูง |
| จุดเด่น | ขนาดกะทัดรัด ติดตั้งง่าย แข็งแรงทนทาน และยึดเพลาได้มั่นคง |
