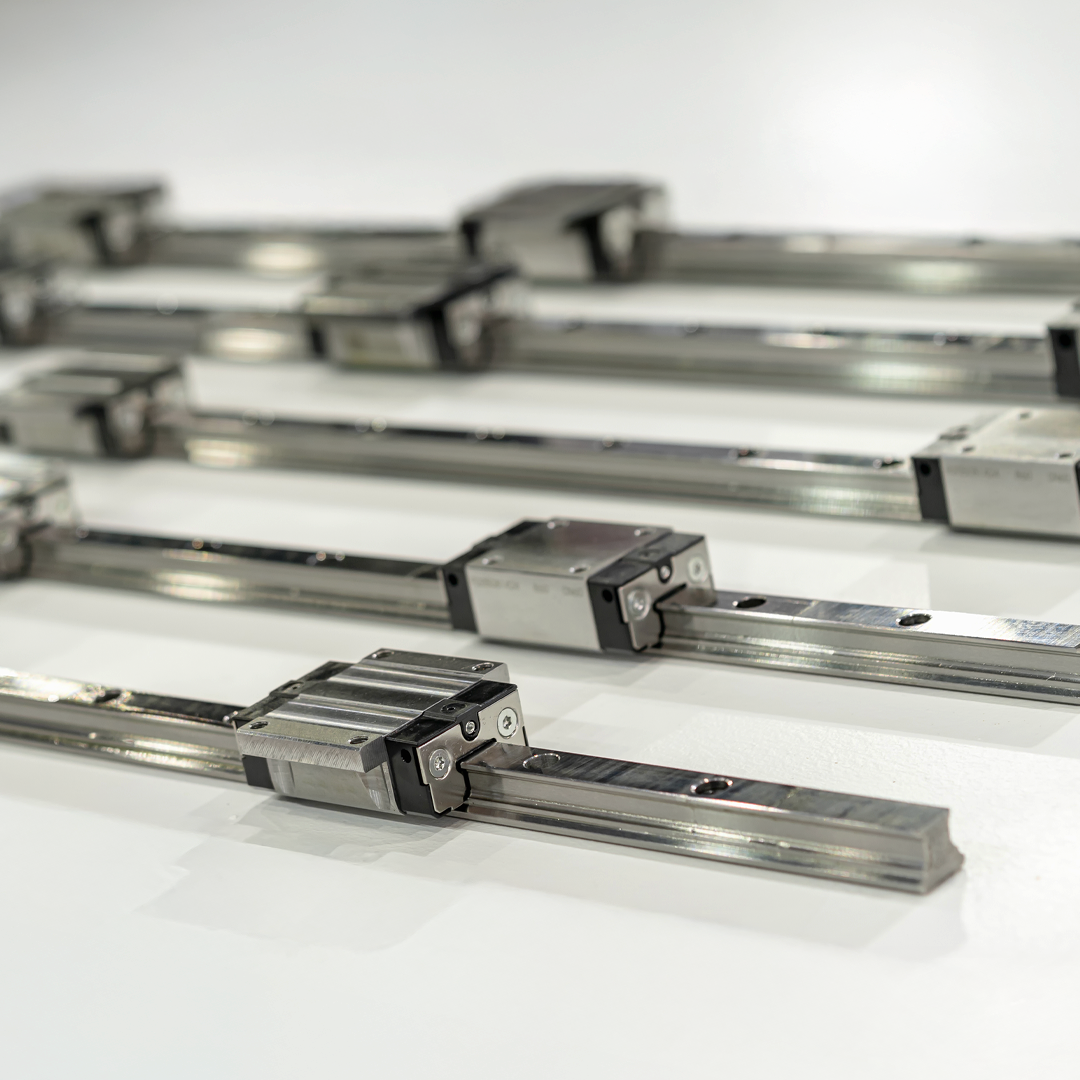

THK LM Guide SRS9XNUU BLOCK
THK LM Guide SRS9XNUU BLOCK
THK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,548.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,548.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด THK LM Guide SRS9XNUU BLOCK
THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- THK LM Guide รุ่น SRS เป็นระบบรางเลื่อนเชิงเส้นที่ออกแบบมาเพื่อการใช้งานที่ต้องการความแม่นยำสูง พร้อมความทนทานและความลื่นไหลที่ดี
- โครงสร้างแบบ Compact Design ขนาดกะทัดรัด น้ำหนักเบา แต่ยังคงความแข็งแรง
- ลูกปืนแบบ Recirculating Ball ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่นและแม่นยำ
- ระบบซีลประสิทธิภาพสูง ป้องกันฝุ่นและสิ่งสกปรกเข้าสู่ภายในบล็อก
- วัสดุผลิตจากเหล็กชุบแข็ง ทนต่อการสึกหรอและรับแรงได้ดี
- ความแม่นยำสูง รองรับการใช้งานในงานที่ต้องการความเที่ยงตรง เช่น เครื่องจักร CNC และอุปกรณ์อัตโนมัติ
ข้อมูลการติดตั้ง
- เตรียมพื้นผิวติดตั้ง ให้เรียบและมีความขนานสูง เพื่อความแม่นยำในการติดตั้ง
- ยึดรางนำทาง (Guide Rail) กับโครงสร้างหลักด้วยสกรู โดยให้ขันแน่นและสม่ำเสมอ
- ติดตั้ง LM Block ลงบนรางนำทาง โดยตรวจสอบความลื่นไหลและไม่มีการติดขัด
- หล่อลื่น สามารถใช้จาระบีหรือระบบหล่อลื่นอัตโนมัติตามคำแนะนำของผู้ผลิต
- ปรับตั้ง Preload ให้เหมาะสมเพื่อเพิ่มความแม่นยำและลดการสั่นสะเทือน
ข้อมูลการใช้งาน
- THK LM Guide SRS เหมาะกับงานที่ต้องการ
- ความแม่นยำและความนุ่มนวลในการเคลื่อนที่ เช่น เครื่องจักร CNC, เครื่องมือวัด และระบบอัตโนมัติ
- งานที่ต้องการขนาดกะทัดรัดและน้ำหนักเบา แต่ยังคงรับแรงได้ดี
- อุตสาหกรรมอิเล็กทรอนิกส์ ที่ใช้ในอุปกรณ์ประกอบหรือเครื่องจักรละเอียด
- เครื่องจักรที่ใช้งานในพื้นที่จำกัด ต้องการรางนำทางขนาดเล็กแต่มีประสิทธิภาพสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | Outer dimensions | Block dimensions | Basic load rating | |||||||
| Radial | ||||||||||
| HeightM | WidthW | LengthL | B | C | S x l | N | Greasingholed | Dynamic rating C |
Static rating C0 |
|
| kN | kN | |||||||||
| SRS9XN | 10 | 20 | 40.8 | 15 | 16 | M3 x 2.8 | 2.4 | 1.6 | 3.48 | 3.98 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| รุ่น | SRS15, SRS20, SRS25, SRS30, SRS35 |
| ลักษณะเด่น | - บล็อกขนาดกะทัดรัด น้ำหนักเบา- ออกแบบสำหรับงานที่มีข้อจำกัดเรื่องพื้นที่- ระบบลูกบอลสัมผัสแบบ 4 จุด (4-point contact) เพื่อรองรับแรงในทุกทิศทาง |
| ระบบสัมผัส | ลูกบอลสัมผัสแบบ Gothic Arch 4 จุด |
| วัสดุ | เหล็กกล้าชุบแข็ง (Bearing Steel) |
| ซีล | ซีลกันฝุ่นและสิ่งสกปรก มีซีลด้านข้างและซีลหน้าบล็อก เพื่อยืดอายุการใช้งาน |
| อุณหภูมิใช้งาน | -10°C ถึง +80°C |
| ความเร็วสูงสุด | สูงสุด 5 m/s (ขึ้นกับสภาพการหล่อลื่นและรุ่น) |
| โหลดพิกัดพลวัต (Dynamic Load Rating, C) | - ตัวอย่าง: SRS15 ~ 9.7 kN, SRS20 ~ 17.3 kN เป็นต้น (ขึ้นกับขนาดรุ่น) |
| โหลดพิกัดสถิต (Static Load Rating, C₀) | - ตัวอย่าง: SRS15 ~ 13.5 kN, SRS20 ~ 24.0 kN เป็นต้น |
| อัตราเร่งสูงสุด | สูงสุด 50 m/s² |
| ความแม่นยำ | มีเกรดความแม่นยำหลายระดับ H (High), P (Precision), SP (Super Precision) |
| ระบบหล่อลื่น | ใช้น้ำมันหรือจาระบี โดยสามารถติดตั้งจุดหล่อลื่นเพิ่มเติมได้ |
| ขนาดกะทัดรัด | บล็อกและรางมีขนาดเล็กกว่าซีรีส์มาตรฐาน เหมาะกับงานที่มีข้อจำกัดด้านพื้นที่ |
