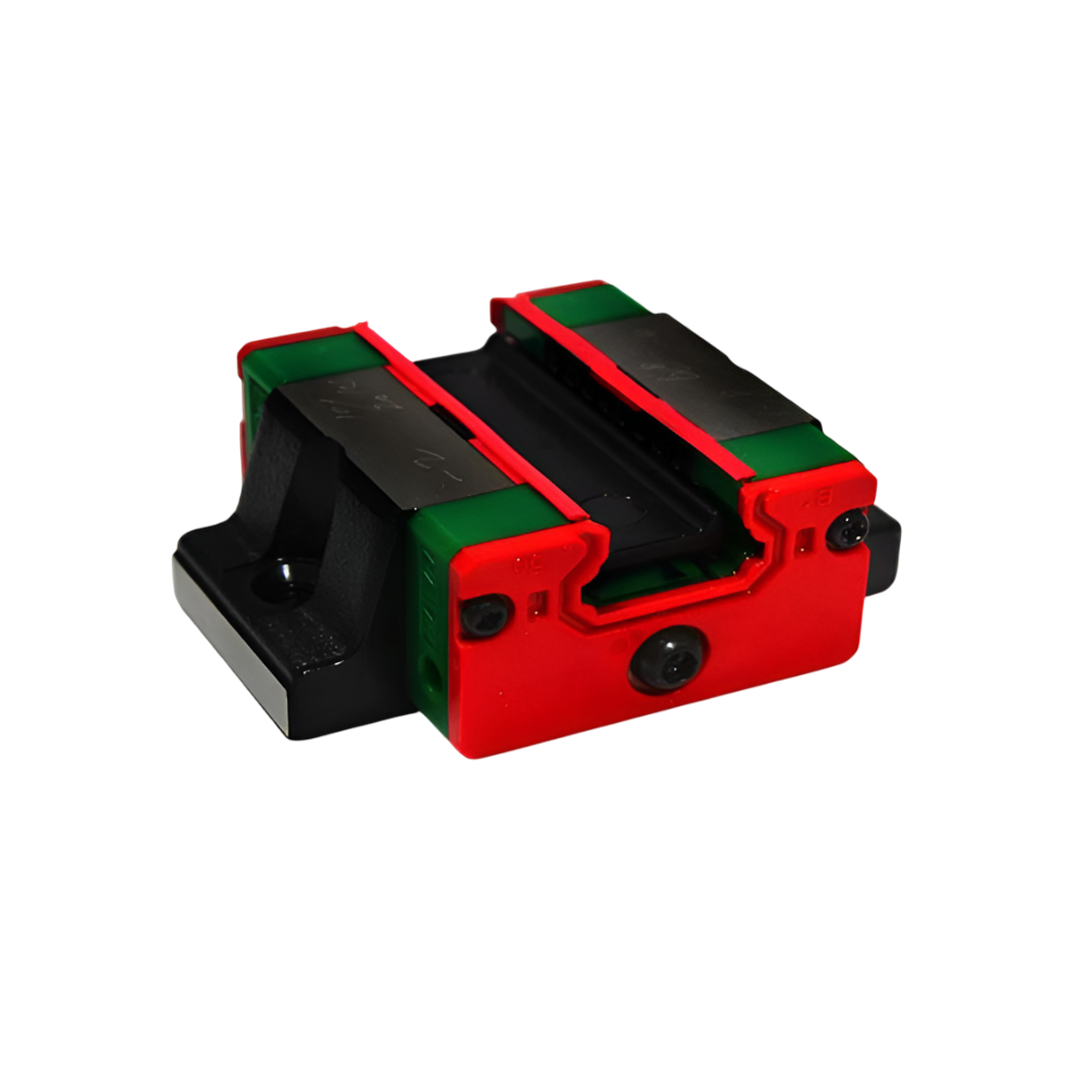

รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN EGW15SA
HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รางเลื่อนเชิงเส้นแบบ Low Profile Ball Type (EG series) ได้รับการออกแบบมาโดยเฉพาะสำหรับงานที่ต้องการพื้นที่จำกัดและความกะทัดรัด แต่ยังคงประสิทธิภาพการทำงานสูง:
- ความสูงและขนาดที่กะทัดรัด: โดดเด่นด้วยการออกแบบที่มีความสูงต่ำและขนาดที่เล็ก ทำให้เหมาะสำหรับอุปกรณ์ที่มีข้อจำกัดด้านพื้นที่ในการติดตั้ง.
- ความสามารถในการรับน้ำหนักสูง: แม้จะมีขนาดกะทัดรัด แต่ EG series ยังคงมีความสามารถในการรับน้ำหนักในระดับสูง.
- รับน้ำหนักได้เท่ากันในทุกทิศทาง: สามารถรับโหลดได้ทั้งในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) ทำให้มีความยืดหยุ่นในการใช้งาน.
- ความแข็งแกร่งที่ดี: การออกแบบที่เหมาะสมช่วยให้ EG series มีความแข็งแกร่งที่เพียงพอสำหรับการใช้งานที่หลากหลาย.
- ลดแรงเสียดทานและเคลื่อนที่ได้อย่างราบรื่น: ด้วยหลักการกลิ้งของลูกบอล ทำให้มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ช่วยให้การเคลื่อนที่ราบรื่นและมีประสิทธิภาพ.
- บำรุงรักษาง่ายและเปลี่ยนชิ้นส่วนได้ (บางรุ่น): มีทั้งแบบที่สามารถเปลี่ยนกันได้ (Interchangeable Type) ซึ่งช่วยลดเวลาและค่าใช้จ่ายในการซ่อมบำรุง.
การติดตั้งและการใช้งาน
- แนวทางการติดตั้งและการใช้งานสำหรับ HIWIN Linear Low Profile Ball Type (EG series) คล้ายคลึงกับรางเลื่อนเชิงเส้นประเภทอื่น ๆ ของ HIWIN โดยมีข้อควรปฏิบัติที่สำคัญดังนี้:
- การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
- การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้.
- ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดของลูกบอลและการสูญเสียความแม่นยำ.
- การป้องกันสิ่งแปลกปลอม: ระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ.
- การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน. นอกจากนี้ การใช้ฝาปิด (cap) เพื่อครอบส่วนบนของรางเลื่อนก็เป็นสิ่งสำคัญในการป้องกันสิ่งสกปรกและเพิ่มความแม่นยำในการทำงาน.
- การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | EGW15SA |
| ขนาดของชุดประกอบ (มม.) H | 24 |
| ขนาดของชุดประกอบ (มม.) H₁ | 4.5 |
| ขนาดของชุดประกอบ (มม.) N | 18.5 |
| ขนาดของตัวบล็อก (มม.) W | 52 |
| ขนาดของตัวบล็อก (มม.) B | 41 |
| ขนาดของตัวบล็อก (มม.) B₁ | 5.5 |
| ขนาดของตัวบล็อก (มม.) C | - |
| ขนาดของตัวบล็อก (มม.) L₁ | 23.1 |
| ขนาดของตัวบล็อก (มม.) L | 40.1 |
| ขนาดของตัวบล็อก (มม.) K₁ | 14.8 |
| ขนาดของตัวบล็อก (มม.) K₂ | 3.5 |
| ขนาดของตัวบล็อก (มม.) G | 5.7 |
| ขนาดของตัวบล็อก (มม.) M | M5 |
| ขนาดของตัวบล็อก (มม.) T | 5 |
| ขนาดของตัวบล็อก (มม.) T1 | 7 |
| ขนาดของตัวบล็อก (มม.) H₂ | 5.5 |
| ขนาดของตัวบล็อก (มม.) H₃ | 6 |
| ขนาดของราง (มม.) Wᴿ | 15 |
| ขนาดของราง (มม.) Hᴿ | 12.5 |
| ขนาดของราง (มม.) D | 6 |
| ขนาดของราง (มม.) h | 4.5 |
| ขนาดของราง (มม.) d | 3.5 |
| ขนาดของราง (มม.) P | 60 |
| ขนาดของราง (มม.) E | 20 |
| สลักเกลียวสำหรับยึดราง (มม.) | M3x16 |
| แรงรับภาระแบบไดนามิกพื้นฐาน C (kN) | 5.35 |
| แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN) | 9.40 |
| โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m) | 0.08 |
| โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m) | 0.04 |
| โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m) | 0.04 |
| น้ำหนัก บล็อก (กก.) | 0.12 |
| น้ำหนัก ราง (กก./ม.) | 1.25 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
| ประเภทหลัก | EGH Series (บล็อกทรงสี่เหลี่ยม), EGW Series (บล็อกหน้าแปลน) |
| คุณสมบัติเด่น | - โปรไฟล์ต่ำ (Low Profile): ความสูงรวมของการประกอบต่ำกว่ารุ่นมาตรฐาน- รับน้ำหนักและแข็งแกร่งสูง: แม้มีขนาดกะทัดรัด (ออกแบบ 4 แถว)- รับโหลดได้เท่ากันทุกทิศทาง: แนวรัศมี, ย้อนรัศมี, แนวข้าง- ปรับแนวเองได้ (Self-Aligning): ดูดซับความคลาดเคลื่อนในการติดตั้งได้- เหมาะสำหรับพื้นที่จำกัด: ด้วยความสูงที่ต่ำและความยาวบล็อกที่สั้นกว่า |
| ขนาด (Sizes) | มีให้เลือกตั้งแต่ 15mm, 20mm, 25mm, 30mm, 35mm |
| ระดับความแม่นยำ | C (Normal), H (High), P (Precision), SP (Super Precision), UP (Ultra Precision) |
| ระดับพรีโหลด | Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload) |
| มุมสัมผัสเม็ดลูกปืน | 45 องศา |
| วัสดุ | เหล็กแบริ่ง GCr15 (มาตรฐาน) หรือ สแตนเลส (M - สำหรับบางรุ่น) |
| ระบบป้องกันฝุ่น | End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก), Scraper (สำหรับรุ่นที่มี) |
| ประเภท Interchangeable | มีทั้งแบบ Non-interchangeable และ Interchangeable (บล็อกและรางสามารถสับเปลี่ยนกันได้ และยังคงความแม่นยำระดับ P-class) |
