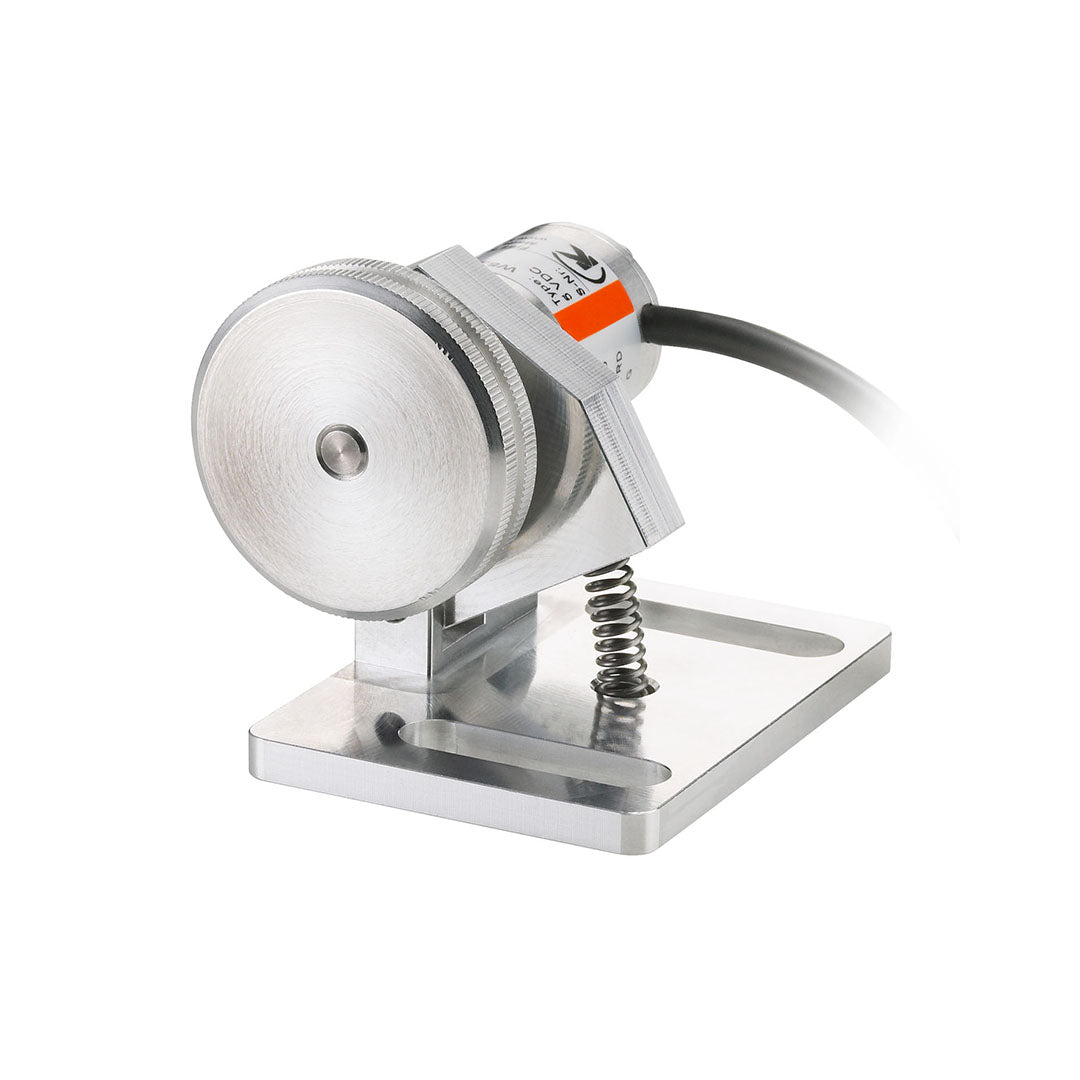

Kubler (การวัดเชิงเส้น) Linear Measurement รหัสMWE11

ระบบล้อวัดจาก Kübler เป็นโซลูชันที่เหมาะสำหรับการวัดความเร็ว ตำแหน่ง และระยะทางที่เชื่อถือได้ในการใช้งานที่มีการเคลื่อนที่เชิงเส้น โดยระบบจะบันทึกการหมุนโดยตรงบนพื้นผิวของวัสดุที่ต้องการวัดผ่านล้อวัดที่มีตัวเข้ารหัสติดอยู่ แล้วแปลงเป็นข้อมูลเชิงเส้น ระบบล้อวัดขนาดกะทัดรัด MWE21 พร้อมพรีโหลดที่ปรับได้สามารถผสานรวมได้อย่างยืดหยุ่นมากแม้ในพื้นที่ติดตั้งที่คับแคบที่สุด

• การวัดที่แม่นยำ
• โซลูชันแบบกะทัดรัด
• การประกอบแบบยืดหยุ่น
• ล้อวัดแบบต่างๆ
• ความละเอียดสูงสุด 3,600 ppr เพิ่มขึ้น
• แรงสัมผัส 20 นิวตัน
• เส้นรอบวงวงล้อวัด · 200 มม. · 6 นิ้ว

• สำหรับพื้นที่ติดตั้งที่แคบที่สุดพร้อมตัวเลือกการติดตั้งที่ยืดหยุ่นได้: แนวตั้ง แนวนอน หรือเหนือศีรษะ สามารถติดตั้งเอ็นโค้ดเดอร์ได้ทั้งสองด้านของแขนสปริงโดยเพิ่มทีละ 30° มี

• เอ็นโค้ดเดอร์ Sendix เพิ่มทีละ 2,500 พัลส์/รอบ รวมถึงเอ็นโค้ดเดอร์แบบสัมบูรณ์สำหรับอินเทอร์เฟซการสื่อสารต่างๆ เช่น IO-Link สำหรับการผสานรวมในแนวคิด Industry 4.0

• เส้นรอบวง 200 มม. หรือ 6 นิ้ว - มีซับในล้อวัดให้เลือกแบบโอริง พลาสติกเรียบ หรือพื้นผิวหยักไขว้ แรง

• พร้อมพรีโหลดที่ปรับได้และตัวจำกัดการเคลื่อนที่ของสปริงเชิงกลเพื่ออายุการใช้งานยาวนาน สปริงในตัวช่วยให้ล้อวัดมีระยะการทำงานสูงสุด 16 มม. ในแนวตั้งฉากกับพื้นผิวการวัดเพื่อชดเชยความคลาดเคลื่อน
