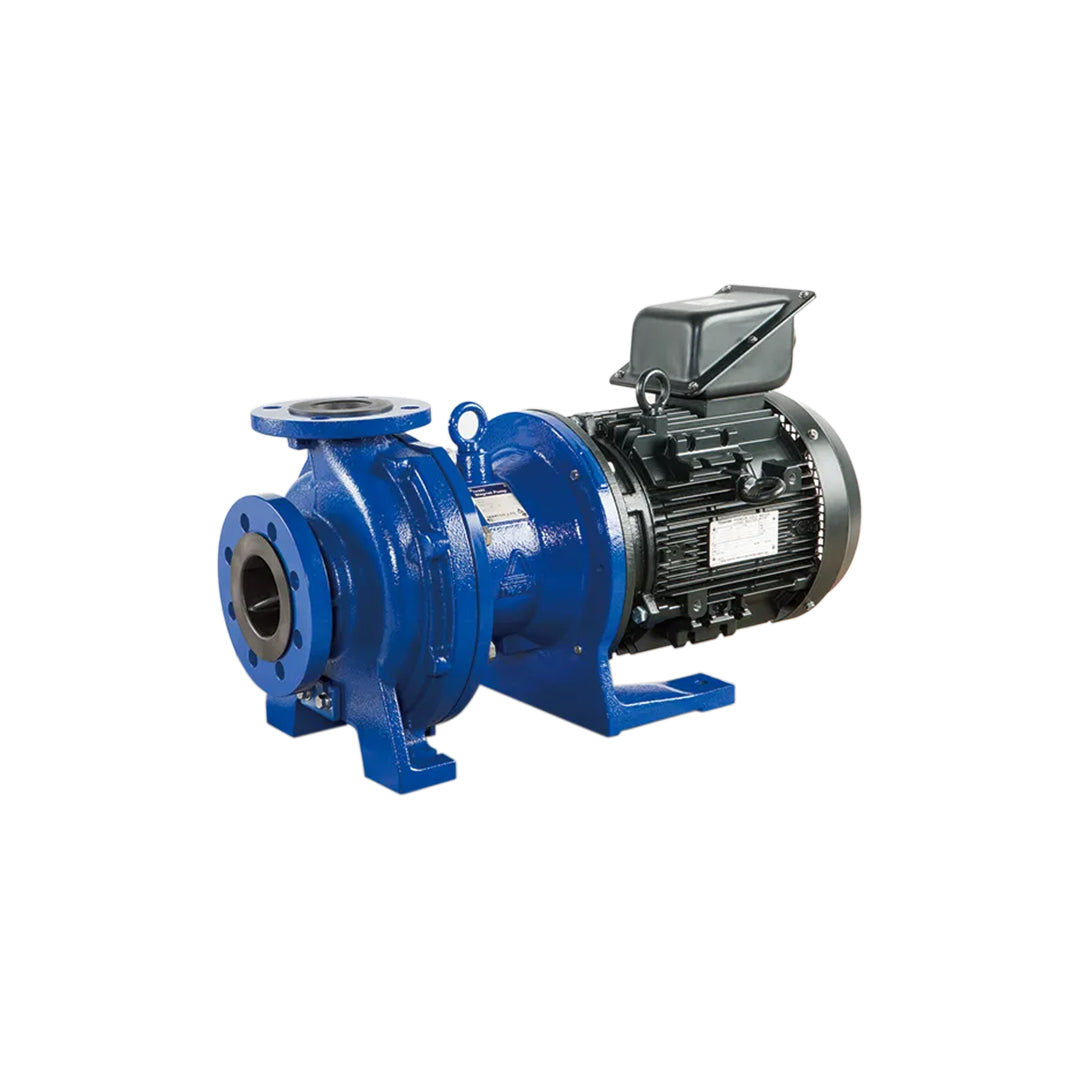

IWAKI Magnetic Drive Pump MDM series 2 Pole Motor รหัสMDM50-1

Name: IWAKI Magnetic Drive Pump MDM series 2 Pole Motor รหัสMDM50-1
Brand: IWAKI
SKU: MDM series
Price: 48173.56 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

IWAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

48,173.56 ฿

~~55,399.60 ฿~~ 48,173.56 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด IWAKI Magnetic Drive Pump MDM series 2 Pole Motor รหัสMDM50-1

ในโลกอุตสาหกรรมที่มีการจัดการของเหลวหลากหลายประเภท ตั้งแต่ของเหลวทั่วไปไปจนถึงสารเคมีที่มีฤทธิ์กัดกร่อนสูงปั๊มคืออุปกรณ์สำคัญที่ขาดไม่ได้ อย่างไรก็ตามปั๊มแบบดั้งเดิมที่ใช้ซีลเพลามักเผชิญกับปัญหาการรั่วไหลซึ่งนำไปสู่ความเสเสียหายต่ออุปกรณ์สภาพแวดล้อมและอาจเป็นอันตรายต่อผู้ปฏิบัติงานด้วยเหตุนี้ปั๊มขับเคลื่อนด้วยแม่เหล็กจึงได้ถือกำเนิดขึ้นมาเพื่อแก้ไขปัญหานี้และ IWAKI คือหนึ่งในผู้นำระดับโลกด้านเทคโนโลยีปั๊มประเภทนี้

เปรียบเทียบราคา ปั๊ม IWAKI ตัวอื่นๆ

คุณสมบัติ

1. ETFE และ PFA มีให้เลือกในรุ่นมาตรฐาน สามารถจัดหาแผ่นซับ CFRETFE และ PFA ที่เสริมด้วยคาร์บอนไฟเบอร์เพื่อตอบสนองการใช้งานที่หลากหลาย PFA เป็นวัสดุธรรมชาติที่ไม่ได้เติมสารเติมแต่งซึ่งก่อให้เกิดสารปนเปื้อนน้อยกว่าและเหมาะอย่างยิ่งสำหรับการถ่ายโอนสารเคมีที่มีความบริสุทธิ์สูง

2. โครงสร้างมีความทนทานสูง ซีรีส์หัวต่ำ (หัวสูงสุด 65 ม. หรือต่ำกว่า) มีโครงสร้างสองชั้น (ทนแรงดัน 1.0 MPa) ซึ่งปลอกด้านหลังได้รับการเสริมด้วยฝาครอบด้านหลัง FRP (พลาสติกเสริมไฟเบอร์) รุ่นหัวสูง MDM25-3 และ 40-2 มีโครงสร้างสามชั้นพิเศษ (ทนแรงดัน 1.6 MPa) โดยมีชั้นหนึ่งที่เพิ่มเข้าไปในปลอกด้านหลังและฝาครอบด้านหลัง FRP รุ่น MDM50-2 และ 65-2 มีโครงสร้างสองชั้น (ทนแรงดัน 1.6 MPa) ซึ่งฝาครอบด้านหลังได้รับการเสริมด้วยฝาครอบด้านหลัง CFRP (พลาสติกเสริมคาร์บอนไฟเบอร์)

3. ระบบดึงกลับ แม้ว่าจะดึงตัวยึดกลับ แต่ตัวเรือนด้านหลังจะยึดกับตัวรองรับตัวเรือนด้านหลังและยึดด้วยสลักเกลียวกับด้านตัวเรือนด้านหน้า ดังนั้นจึงไม่มีการรั่วไหลของของเหลวที่ใช้ โครงสร้างถอดประกอบ 2 ขั้นตอนที่คำนึงถึงความปลอดภัย

4. การออกแบบที่เป็นเอกลักษณ์ช่วยป้องกันการทำงานแบบแห้ง การออกแบบปั๊มมีกลไกที่ทนทานต่อการทำงานแบบแห้ง พลังแม่เหล็กสูงของแม่เหล็กหายากช่วยป้องกันไม่ให้แคปซูลแม่เหล็กสัมผัสกับวงแหวนแรงขับของตัวเรือนด้านหลัง จึงป้องกันไม่ให้ส่วนประกอบฟลูออโรเรซินละลายเนื่องจากความร้อน ช่วยเพิ่มความทนทานต่อการทำงานแบบแห้งได้อย่างมากเมื่อเปรียบเทียบกับปั๊มขับเคลื่อนด้วยแม่เหล็กแบบเดิมที่ทำจากฟลูออโรเรซิน

5. มีจำหน่ายรุ่นหัวสูงแล้ว ปัจจุบันรุ่น MDM25-3 และ MDM40-2 ได้เข้าร่วมซีรีส์ MDM ซึ่งเป็นปั๊มขับเคลื่อนด้วยแม่เหล็กที่ผลิตจากฟลูออโรพลาสติก โดยได้รับความนิยม เนื่องจากเป็นปั๊มที่ขับเคลื่อนด้วยกระบวนการ รุ่นเหล่านี้มีหัวปั๊ม 74 เมตร (50Hz) และหัวปั๊ม 107 เมตร (60Hz) เพื่อขยายขอบเขตการใช้งาน นอกจากนี้ เรายังมีรุ่น MDM50-2 และ 65-2 ที่มีอัตราการไหลสูงและคุณสมบัติการยกสูง โดยทั้งสองรุ่นมีอัตราการไหลสูงสุด 1,400 ลิตร/นาที และหัวปั๊มสูงสุด 85 เมตร (60Hz)

ข้อมูลเฉพาะ

ช่วงความจุการระบายสูงสุด	200 – 1800 / 200 – 1800 ลิตร/นาที
ระยะหัวสูงสุด	8.6 – 74.6 / 12.8 – 106.3 ม.
ช่วงพลังงานที่ต้องการ	1.5 – 30 กิโลวัตต์
รูระบายน้ำ	25 – 65 เอ
ช่วงอุณหภูมิของเหลว	CFRETFE: -20 – 105°C, PFA: -20 – 150°C
วิธีการปิดผนึก	โครงสร้างไร้ซีล

ข้อมูลทางเทคนิค

ข้อมูลขนาดปั๊ม IWAKI MDM Flange Motor Type with Base (หน่วย: mm)

Flange motor type with base

Model	Motor kW	(W)	(H)	(L)	a	b	c	d	e	f	g	h	A	B	Mass kg Less motor
MDM25-1	1.5	400	400	513	350	135	480	710	115	240	80	4xø19	25	40	63
	2.2			542											89
	4.0			625											92
MDM25-2	5.5	400	430	689	350	150	540	800	130	250	80	4xø19	25	40	89
	7.5														92

MDM25-3	5.5	400	415	711	350	172	540	800	130	250	102	4xø19	25	40	100
	7.5	400	415			172	540	800	130	250
	11	480	485	874		192	600	900	150	320					135
MDM32-1	1.5	400	410	625	350	150	540	800	130	250	80	4xø19	32	50	84
	5.5														87
	7.5			689
MDM32-2	5.5	400	430	689	350	150	540	800	130	250	80	4xø19	32	50	105
	7.5	400	430			150	540	800	130	250
	11	480	500	852		170	600	900	150	320					140
MDM40-1	1.5	400	410	625	350	150	540	800	130	250	80	4xø19	40	65	85
	5.5														88
	7.5			689
MDM50-1	5.5	400	430	709	350	170	540	800	130	250	100	4xø19	50	80	96
	7.5	400	430			170	540	800	130	250
	11	480	500	872		190	600	900	150	320					140
