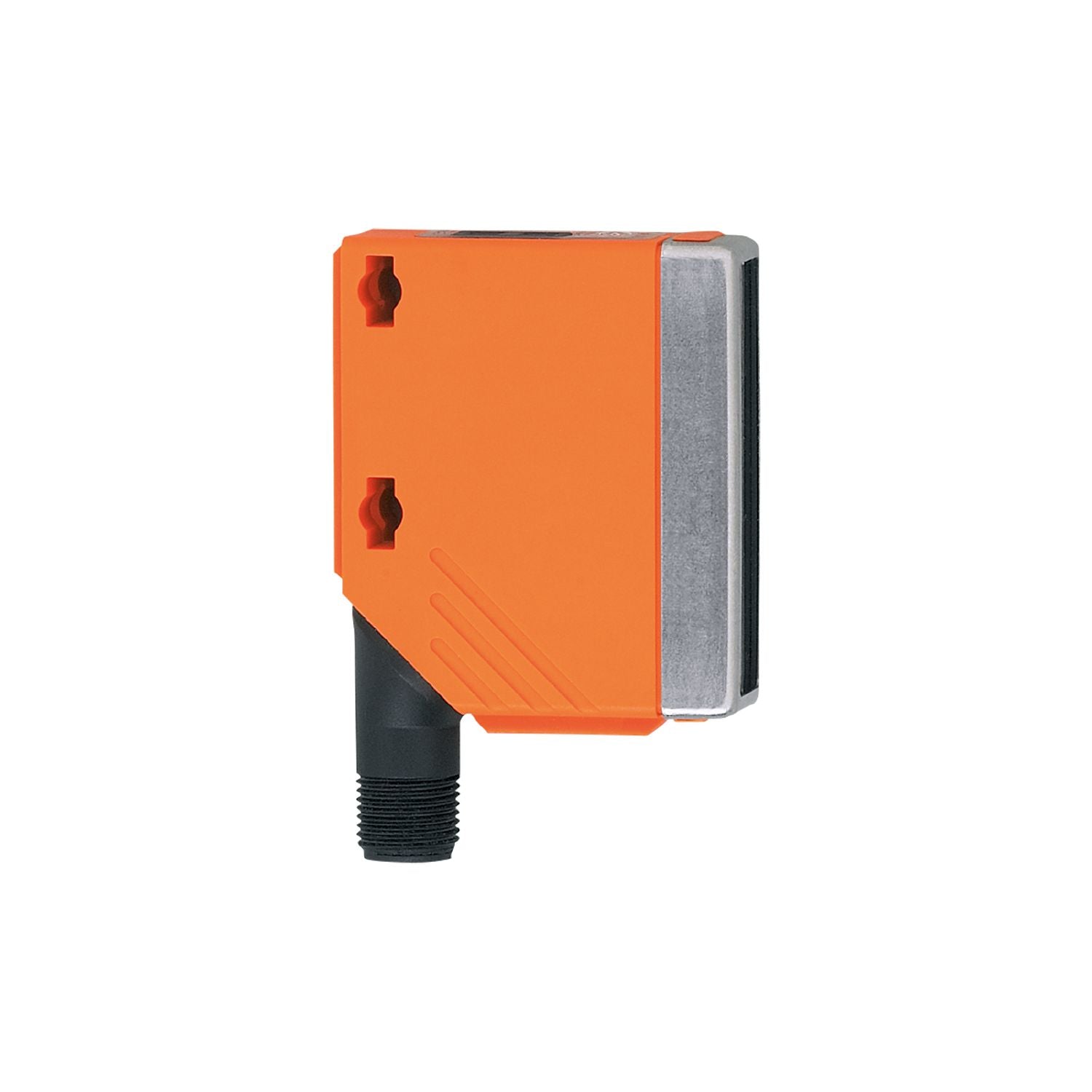

IFM O5H201 Diffuse reflection sensor

IFM O5H201 Diffuse reflection sensor เป็นเซ็นเซอร์ IFM ซีรี่ส์ O5H นำเสนอเซ็นเซอร์สะท้อนแสงแบบกระจายขนาดกะทัดรัดและแข็งแรง ทนทาน ออกแบบมาเพื่อการตรวจจับวัตถุที่เชื่อถือได้ในงานระบบอัตโนมัติภาคอุตสาหกรรม เซ็นเซอร์เหล่านี้ใช้ชิ้นส่วนออพติคอลเพียงชิ้นเดียวในการส่งและรับสัญญาณแสง ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด

ข้อมูลทางเทคนิค

ลักษณะผลิตภัณฑ์

ประเภทของแสง	ไฟแดง
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า

แอปพลิเคชัน

คุณสมบัติพิเศษ	การระงับพื้นหลัง
หลักการทำงาน	เซ็นเซอร์สะท้อนกระจาย

เอาท์พุต

การออกแบบไฟฟ้า	เอ็นพีเอ็น
ฟังก์ชั่นเอาท์พุต	โหมดเปิดไฟ
เอาท์พุตการสลับแรงดันตกสูงสุด DC [V]	2.5
พิกัดกระแสไฟสลับเอาต์พุต DC [mA] คงที่	200
ความถี่การสลับ DC [Hz]	1,000
ระบบป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	ชีพจร
ป้องกันการโอเวอร์โหลด	ใช่

โซนตรวจจับ

ระยะ [มม.]	50...1400; (กระดาษขาว 200 x 200 มม. 90% remission)
ปรับช่วงได้	ใช่
เส้นผ่านศูนย์กลางจุดแสงสูงสุด [มม.]	50
ขนาดจุดไฟหมายถึง	พิสัย
สามารถปิดใช้งานพื้นหลังได้	ใช่

เงื่อนไขการใช้งาน

อุณหภูมิโดยรอบ [°C]	-25...60
การป้องกัน	IP65 การป้องกันน้ำและฝุ่น

การทดสอบ/การอนุมัติ

อีเอ็มซี	เอ็น 60947-5-2
MTTF [ปี]	336

ข้อมูลทางกล

น้ำหนัก [กรัม]	62.5
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า
ขนาด [มม.]	56 x 18.2 x 46.8
วัสดุ	ตัวเรือน: PA; ขอบ: สแตนเลสสตีล; อินเทอร์เฟซผู้ปฏิบัติงาน: TPE
วัสดุเลนส์	พีเอ็มเอ็มเอ
การจัดตำแหน่งเลนส์	เลนส์ด้านข้าง

จอแสดงผล / องค์ประกอบการทำงาน

แสดง	การสลับสถานะ 1 x LED สีเหลือง
องค์ประกอบการทำงาน	โพเทนชิโอมิเตอร์

แผนภาพและกราฟ

	ก: เซ็นเซอร์ บี: วัตถุ ค: พื้นหลัง เอ็กซ์: เซ็นเซอร์ระยะห่าง/วัตถุ [มม.] ย: ระยะห่างระหว่างวัตถุ/พื้นหลังขั้นต่ำ [มม.]

กราฟความแม่นยำ	เอ็กซ์: เซ็นเซอร์ระยะห่าง/วัตถุ [มม.] ย: ระยะห่างระหว่างวัตถุ/พื้นหลังขั้นต่ำ [มม.] 1 = วัตถุสีดำ (ลดความเข้ม 6%) พื้นหลังสีขาว (ลดความเข้ม 90%) 2 = วัตถุสีเทา (ลดลง 18%) พื้นหลังสีขาว (ลดลง 90%) 3 = วัตถุเป็นสีขาว (ลดความรุนแรงได้ 90%) พื้นหลังเป็นสีขาว (ลดความรุนแรงได้ 90%)
