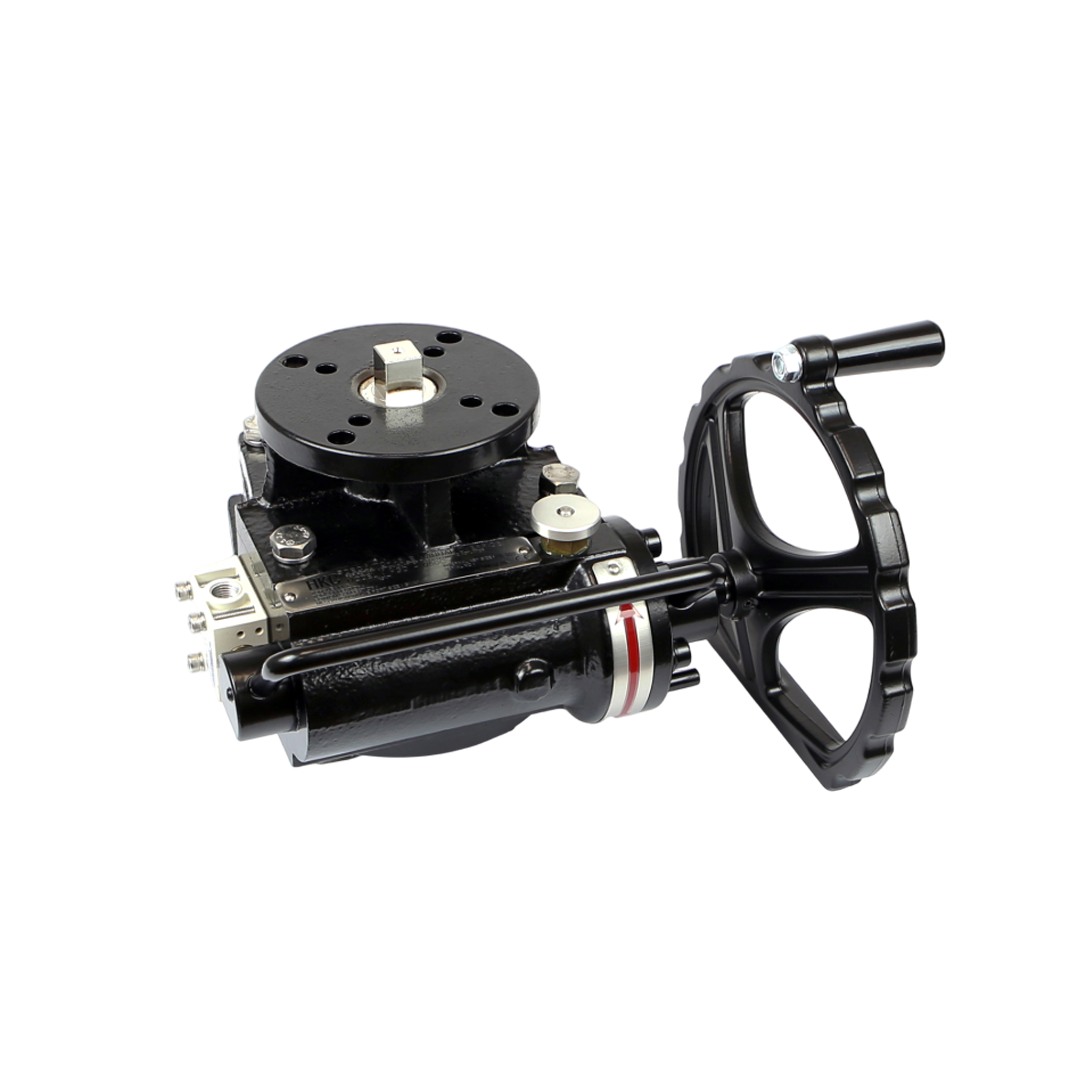

HKC Pneumatic Actuator Gearbox HGO Series HGO-010 81 มม. 3.2 นิ้ว กระปุกเกียร์หัวขับลม
HKC Pneumatic Actuator Gearbox HGO Series HGO-010 81 มม. 3.2 นิ้ว กระปุกเกียร์หัวขับลม
HKC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
11,811.60 ฿
ราคาปกติ
ราคาโปรโมชัน
11,811.60 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด HKC Pneumatic Actuator Gearbox HGO Series HGO-010 81 มม. 3.2 นิ้ว กระปุกเกียร์หัวขับลม
ในระบบควบคุมวาล์วของโรงงานอุตสาหกรรมที่ต้องการความแม่นยำสูงและแรงบิดที่เสถียร Pneumatic Actuator Gearbox เป็นอีกหนึ่งอุปกรณ์สำคัญที่เข้ามาเสริมสมรรถนะการทำงานของหัวขับลม (Pneumatic Actuator) ให้สามารถทำงานได้เต็มประสิทธิภาพ โดยเฉพาะในวาล์วขนาดใหญ่หรือระบบที่ต้องใช้แรงบิดสูง HKC แบรนด์ชั้นนำจากประเทศเกาหลีใต้ ได้พัฒนา Gearbox สำหรับใช้ร่วมกับ Pneumatic Actuator โดยเน้นที่ความทนทาน ความแม่นยำในการเคลื่อนที่ และความสามารถในการใช้งานร่วมกับระบบวาล์วอุตสาหกรรมทุกประเภท ไม่ว่าจะเป็น Ball Valve, Butterfly Valve หรือ Plug Valve
คุณสมบัติ
คุณสมบัติ
HGO Series
- • ซีรีส์ HGO ช่วยให้สามารถควบคุมการทำงานของแอคชูเอเตอร์แบบนิวแมติกได้ด้วยมือ ในกรณีที่แหล่งจ่ายลมขัดข้อง
- • ติดตั้งอยู่ระหว่างแอคชูเอเตอร์แบบนิวแมติกและวาล์วแบบหมุน 1/4 รอบ เช่น บอลวาล์ว บัตเตอร์ฟลายวาล์ว และปลั๊กวาล์ว
- • มีวาล์วบล็อก-เบลีย์ (Block-Bleed Valve) สำหรับระบายลมตกค้างในแอคชูเอเตอร์ได้อย่างรวดเร็ว
คุณสมบัติ (Features)
- สามารถสลับจากระบบลมอัตโนมัติ (Pneumatic) มาสู่ ระบบควบคุมด้วยมือ (Manual Override) ได้
- มี คันโยกคลัตช์ (Clutch Lever) สำหรับกดสลับโหมด
- ปลอดภัย และใช้งานง่ายโดยไม่ต้องถอดอุปกรณ์
- ผลิตจาก เหล็กหล่อหรืออลูมิเนียมอัลลอยคุณภาพสูง
- ทนต่อแรงบิดสูงและสภาพแวดล้อมรุนแรง
- เคลือบผิวป้องกันการกัดกร่อนด้วย Epoxy Coating
- ระบบเกียร์แบบหนอน (Worm Gear): ให้แรงบิดสูง เหมาะกับวาล์วขนาดใหญ่
- หมุนมือได้ง่ายแม้ภายใต้โหลด
- เฟืองออกแบบให้มีอายุการใช้งานยาวนาน
- การเชื่อมต่อแบบมาตรฐาน: เชื่อมต่อกับ Actuator และ Valve ด้วย มาตรฐาน ISO 5211
- มีหลายขนาดให้เลือกตาม Torque Rating
- ติดตั้งง่ายกับ Pneumatic Actuator รุ่นต่าง ๆ
- ความปลอดภัย: เมื่อใช้โหมดมือ จะตัดการทำงานของระบบลมอัตโนมัติอัตโนมัติ
- ป้องกันความเสียหายที่อาจเกิดจากแรงลมหรือระบบควบคุม
รายการตรวจสอบและวิธีดูแล
- ตรวจสอบว่า คันโยกคลัตช์ (Clutch Lever) สามารถโยกเข้า/ออกได้อย่างลื่นไหล
- ตรวจสอบว่าเมื่ออยู่ในโหมด Manual การหมุน Handwheel ควบคุมวาล์วได้จริง
- หล่อลื่นจุดหมุนของคลัตช์ หากพบอาการฝืด
- หมุน Handwheel ตรวจสอบความลื่นและความต่อเนื่องของการทำงาน
- หากมีเสียงผิดปกติ เช่น “ครืดๆ” หรือการฝืด ให้ตรวจสอบ:
- การตั้งแน่นของ Bolt และ Shaft
- การสึกหรอของเฟือง
- สามารถ เติมจาระบีชนิดทนความร้อน ตามจุดหล่อลื่นที่ระบุในคู่มือ
- เช็ดฝุ่นและคราบน้ำมันออกจากผิวด้านนอก โดยใช้ผ้าแห้งหรือผ้าเปียกหมาด
- หากติดตั้งในสภาพแวดล้อมที่มีไอน้ำเค็มหรือฝุ่นมาก ควรทำความสะอาดบ่อยขึ้น
- ตรวจเช็กความแน่นของน็อตยึดกับวาล์วและแอคชูเอเตอร์
- ตรวจสอบรอยแตกร้าวหรือสนิมบริเวณข้อต่อ
- วัดแรงบิดในการหมุนของเกียร์ (ถ้ามีอุปกรณ์) ว่ายังอยู่ในค่าที่กำหนด
- หากมีการลดลงผิดปกติ อาจเกิดจากเฟืองสึกหรือระบบคลัตช์ไม่สมบูรณ์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
วิธีติดตั้ง (Installation Guide)
- เตรียมพื้นผิวและอุปกรณ์ติดตั้ง:
- ตรวจสอบว่า Actuator และ Gearbox เป็นมาตรฐาน ISO เดียวกัน
- เตรียม Bracket และ Coupling หากจำเป็น
- ยึด Gearbox เข้ากับ Actuator:
- ใช้ Bolt ยึดให้แน่น
- ตรวจสอบให้ Shaft ของ Gearbox เข้ากับ Actuator ได้พอดี
- เชื่อมต่อเข้ากับวาล์ว:
- ติดตั้งลงบน Valve โดยให้ Gearbox อยู่ระหว่าง Valve และ Actuator
- ตรวจสอบการจัดตำแหน่งให้ Shaft หมุนได้ลื่น
- ตั้งค่า Clutch Handle:
- ตรวจสอบการทำงานของคันโยกคลัตช์ว่าสามารถสลับระหว่าง Manual และ Auto ได้
- ทดสอบโหมด Manual โดยหมุน Handwheel เพื่อเปิด-ปิดวาล์ว
การใช้งาน (Applications)
- ใช้ในกรณีที่ต้องการ ควบคุมวาล์วด้วยมือสำรอง (Manual Override) เมื่อ:
- ระบบลมทำงานผิดปกติ
- มีเหตุฉุกเฉิน หรือไฟฟ้าดับ
- ต้องการเปิด/ปิดวาล์วแบบแมนนวลระหว่างการซ่อมบำรุง
- เหมาะกับอุตสาหกรรมหลากหลาย เช่น:
- โรงกลั่นน้ำมัน / ปิโตรเคมี
- โรงไฟฟ้า / โรงผลิตก๊าซ
- อุตสาหกรรมเคมี / ระบบน้ำ
- Marine / Offshore Platform
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| วัสดุ | • อัลลอยด์อะลูมิเนียม (รุ่น HGO-010) • เหล็กหล่อ (รุ่น HGO-050 ถึง HGO-150) |
| โครงสร้าง | โครงสร้างกันน้ำและกันฝุ่นระดับ IP67 |
| การรับรอง | EAC |
| แรงบิดสูงสุด | • HGO-010: 120 นิวตันเมตร • HGO-050: 500 นิวตันเมตร • HGO-080: 800 นิวตันเมตร • HGO-150: 1,500 นิวตันเมตร |
| อุณหภูมิแวดล้อม | • มาตรฐาน: -20 ถึง +80 °C • แบบอุณหภูมิต่ำ: -40 ถึง +80 °C • แบบอุณหภูมิสูง: -20 ถึง +150 °C |
| ฐานฟลั๊งค์ (ISO 5211) | • HGO-010: F05, F07 (17 มม. แบบดาว) • HGO-050: F10, F12 (22 มม. แบบดาว) • HGO-080: F10, F12 (27 มม. แบบดาว) • HGO-150: F14 (36 มม. แบบดาว) / F12 (36 มม. แบบดาว) |
| ฟลั๊งค์ด้านบน (ISO 5211) | • HGO-010: F05, F07 (11, 14, 17 มม. แบบดาว) • HGO-050: F07, F10 (17, 22 มม. แบบดาว) • HGO-080: F10, F12 (22, 27 มม. แบบดาว) • HGO-150: F10, F14 (27, 36 มม. แบบดาว) / F12 (27, 36 มม. แบบดาว) |
| น้ำหนัก | • HGO-010: 3.2 กิโลกรัม • HGO-050: 5.1 กิโลกรัม • HGO-080: 16.1 กิโลกรัม • HGO-150: 42.8 กิโลกรัม |
| สี | • สีดำ (RAL 9005) • อื่นๆ |
| สารเคลือบพิเศษ | สารเคลือบนาโน เพิ่มความต้านทานการกัดกร่อน |
ข้อมูลขนาด
| Model | HGO-010 |
| unit | mm |
| A | 81 |
| B | 159 |
| C | 240 |
| D | 158 |
| E | 112 |
| F | 104 |
| G | ◷11, 14, 17 ↻17 |
| H/J | F05, F07 |
