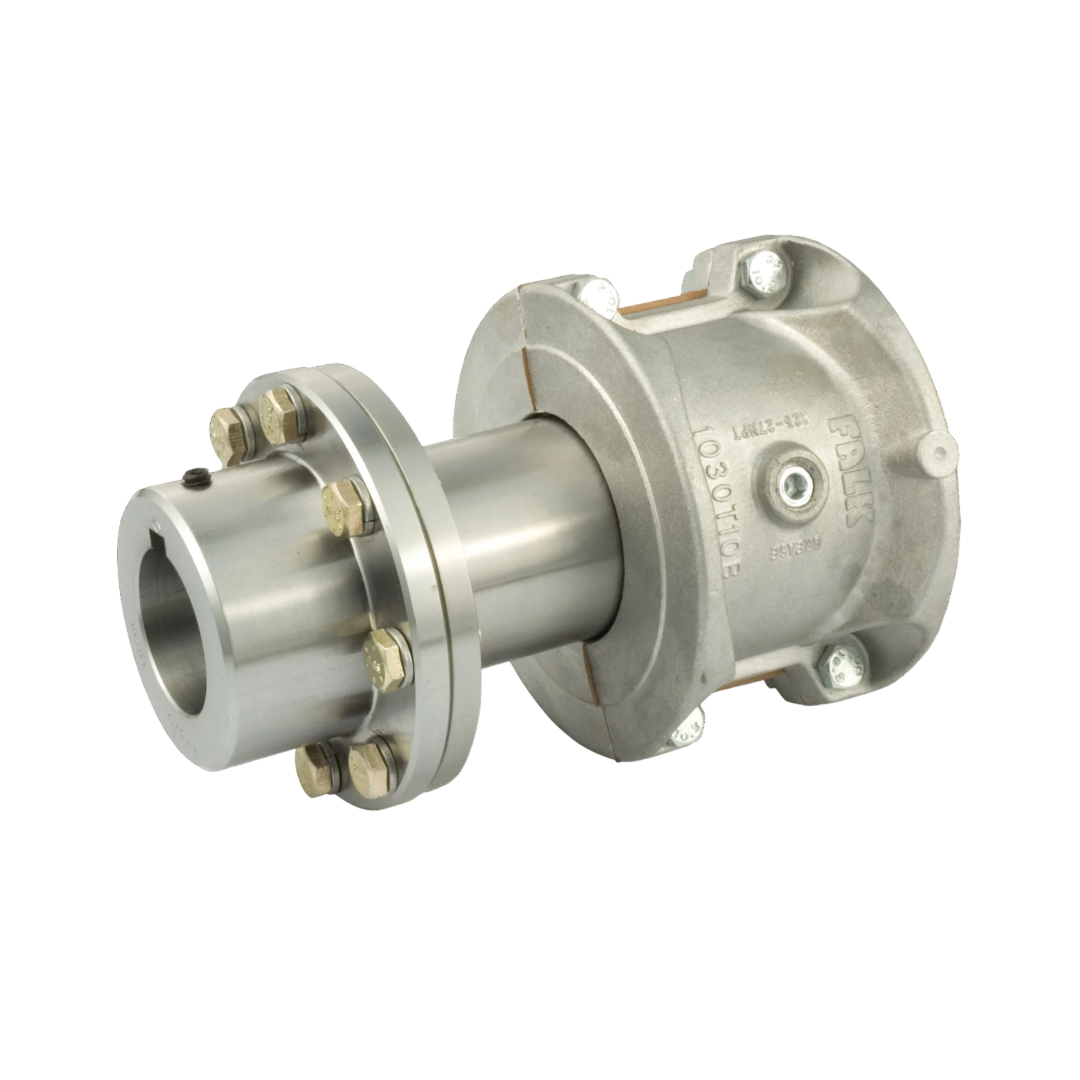

Grid Couplings Rexnord รุ่น Steelflex Grid Falk T35 1050T
Grid Couplings Rexnord รุ่น Steelflex Grid Falk T35 1050T
Rexnord
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Grid Couplings Rexnord รุ่น Steelflex Grid Falk T35 1050T
Rexnord Couplings (คัปปลิ้งเร็กซ์นอร์ด) Rexnord เป็นแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบส่งกำลัง (power transmission systems) โดยเฉพาะ “Couplings” หรือ คัปปลิ้ง ซึ่งเป็นอุปกรณ์ที่ใช้เชื่อมต่อระหว่างเพลาสองตัวในระบบเครื่องจักร เพื่อถ่ายทอดแรงบิด (torque) และชดเชยความคลาดเคลื่อน (misalignment) ต่าง ๆ ระหว่างเพลา
คุณสมบัติ
คุณสมบัติ
Falk Steelflex T35 เป็นข้อต่อเพลาชนิดกริด (Grid Coupling) แบบ Half Spacer ที่ออกแบบมาเพื่อการใช้งานทั่วไป โดยเฉพาะในระบบปั๊มที่ต้องการการถอดเปลี่ยนหรือบำรุงรักษาโดยไม่ต้องเคลื่อนย้ายอุปกรณ์ที่เชื่อมต่อ
คุณสมบัติหลักของ Falk Steelflex T35
- การออกแบบแบบ Half Spacer: ช่วยให้สามารถถอดชิ้นส่วนกลางออกได้โดยไม่ต้องเคลื่อนย้ายอุปกรณ์ที่เชื่อมต่อ ทำให้การบำรุงรักษาและการเปลี่ยนชิ้นส่วนทำได้สะดวกและรวดเร็ว
- รองรับแรงบิดสูง: สามารถรองรับแรงบิดได้สูงถึง 1,650,000 lb-in (186,440 Nm) และเส้นผ่านศูนย์กลางเพลาสูงสุดถึง 20.88 นิ้ว (530 มม.)
- การออกแบบที่ทนทาน: ฝาครอบแบบชิ้นเดียวและส่วนประกอบที่มีการปรับสมดุล ช่วยลดแรงสั่นสะเทือนและเพิ่มความทนทานในการใช้งาน
- การหล่อลื่นระยะยาว: เมื่อใช้จาระบี Falk Long Term Grease (LTG) สามารถลดความถี่ในการหล่อลื่นได้ถึงทุก 5 ปี
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- การเตรียมอุปกรณ์: ทำความสะอาดเพลาและฮับ ตรวจสอบให้แน่ใจว่าไม่มีสิ่งสกปรกหรือความเสียหาย
- ฮับแบบสวมพอดี (Clearance Fit): ติดตั้งฮับโดยไม่ต้องให้ความร้อน
- ฮับแบบสวมแน่น (Interference Fit): ให้ความร้อนฮับถึงประมาณ 135°C (275°F) ก่อนติดตั้ง
- การติดตั้งกริด: ใส่กริดลงในร่องของฮับ โดยให้ปลายกริดหันเข้าหากัน และใช้ค้อนยางเคาะเบา ๆ เพื่อให้กริดเข้าที่
- การหล่อลื่น: เติมจาระบีในร่องของกริดและพื้นที่รอบ ๆ ให้เต็ม แล้วเช็ดส่วนเกินออก
- การประกอบฝาครอบ: ติดตั้งฝาครอบโดยให้ตรงกับตำแหน่งที่กำหนด และขันสกรูให้แน่นตามแรงบิดที่ระบุในคู่มือ
การใช้งาน
- Falk Steelflex T35 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่าง ๆ ที่ต้องการการส่งกำลังที่มีประสิทธิภาพและความทนทาน เช่น:
- ระบบปั๊ม
- เครื่องจักรในอุตสาหกรรมกระดาษ
- โรงงานผลิตปูนซีเมนต์
- ระบบลำเลียง
- ปั๊มและพัดลมอุตสาหกรรม
- เครื่องผสมและเครื่องกวน
- การเลือกใช้ Falk Steelflex T35 ควรพิจารณาจากขนาดเพลา แรงบิดที่ต้องการ และสภาพการทำงานของเครื่องจักร เพื่อให้ได้ประสิทธิภาพสูงสุดและยืดอายุการใช้งานของอุปกรณ์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด | 1050T |
| แรงบิดสูงสุด (lb-in) | 3850 |
| ความเร็วสูงสุด (รอบ/นาที) | 3600 |
| รูเพลาสูงสุด (นิ้ว) | 2.375 (Shaft), 1.875 (T) |
| รูเพลาต่ำสุด (นิ้ว) | 0.5 |
| น้ำหนักคัปปลิ้ง (lb) | 20.1 |
| น้ำหนักเพิ่มต่อ BE (lb/นิ้ว) | 1.58 |
| น้ำหนักจาระบี (lb) | 0.15 |
| A (นิ้ว) | 5.32 |
| B (นิ้ว) | 2.38 |
| BE ต่ำสุด (นิ้ว) | 2.22 |
| BE สูงสุด (นิ้ว) | 4.28 |
| C (นิ้ว) | 2.38 |
| D (นิ้ว) | 2.62 |
| DD (นิ้ว) | 3.62 |
| E (นิ้ว) | 0.03 |
| F (นิ้ว) | 4.94 |
| S (Shaft Hub) (นิ้ว) | 1.6 |
| S (T Hub) (นิ้ว) | 1.76 |
| U (นิ้ว) | 0.08 |
| GAP (นิ้ว) | 0.125 |
| จำนวน/เกรดสลัก | 8, Gr 8 |
| ขนาดสลัก (นิ้ว) | 0.312 |
ขนาด Between Shaft Ends
| ระยะห่างระหว่างปลายเพลา (นิ้ว) | ระยะห่างระหว่างปลายเพลา (มม.) | มาตรฐานปั๊ม | 1050T |
| 1.78 | 45 | MISC | – |
| 2.22 | 56 | MISC | – |
| 2.53 | 64 | MISC | X |
| 2.79 | 71 | MISC | X |
| 3.5 | 89 | ANSI | X |
| 3.53 | 90 | MISC | X |
| 3.66 | 93 | MISC | X |
| 3.58 | 91 | MISC | X |
| 4.06 | 103 | MISC | – |
| 4.94 | 125 | MISC | – |
| 5 | 127 | ANSI | – |
| 5.51 | 140 | ISO | – |
| 6.16 | 156 | MISC | – |
| 6.19 | 157 | MISC | – |
| 7.09 | 180 | ISO | – |
