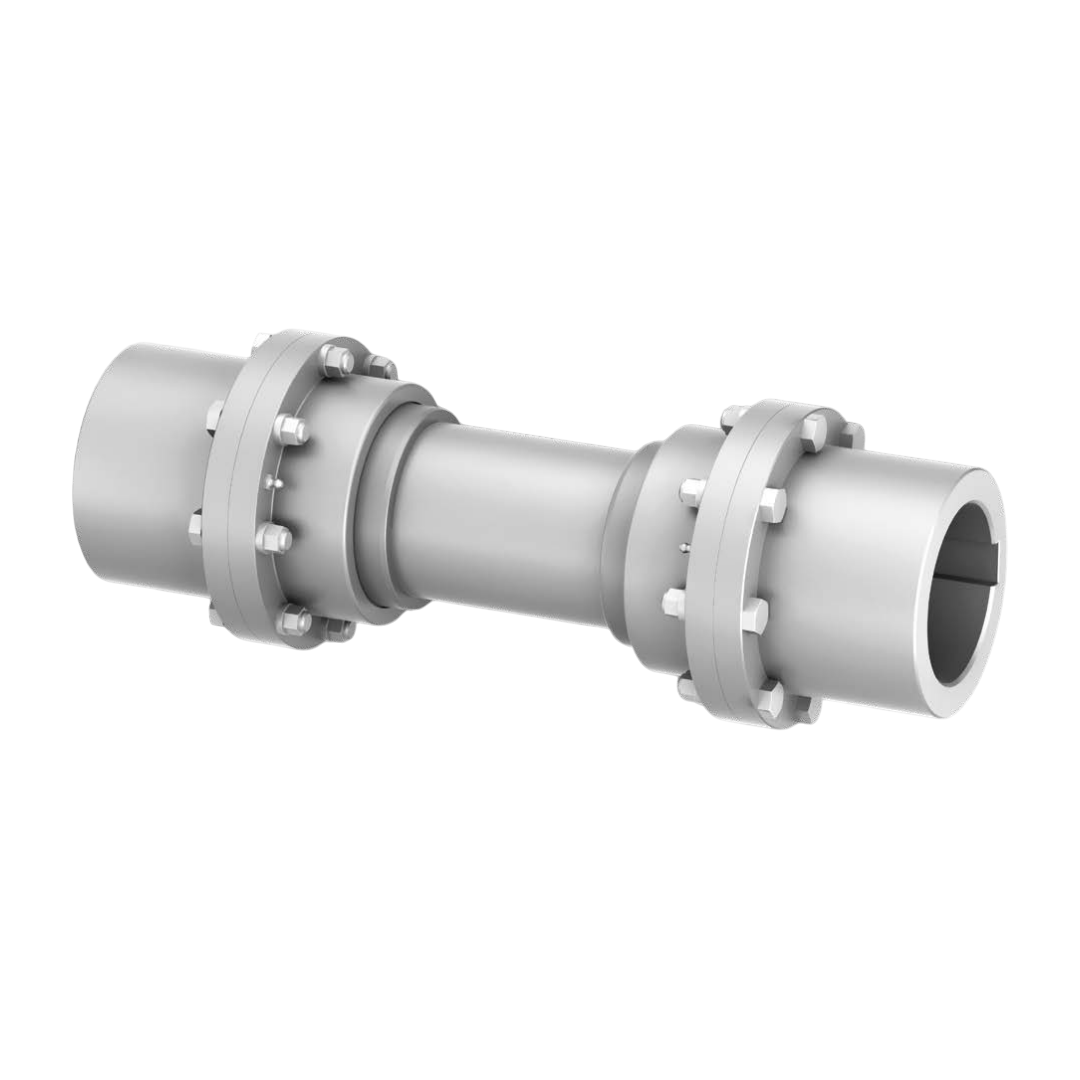

Gear Couplings RINGFEDER TNZ ZCBF XC7125 ขนาด 254

Name: Gear Couplings RINGFEDER TNZ ZCBF XC7125 ขนาด 254
Brand: RINGFEDER
SKU: TNZ ZCBF XC7125 254
Price: 13543.82 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

13,543.82 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Gear Couplings RINGFEDER TNZ ZCBF XC7125 ขนาด 254

ข้อต่อเฟือง (Gear Couplings) ของ RINGFEDER เป็นอุปกรณ์เชื่อมต่อเพลาที่ได้รับการออกแบบมาเพื่อรองรับงานส่งกำลังที่ต้องการความแข็งแรง ทนทาน และความแม่นยำสูง เหมาะสำหรับการใช้งานในระบบเครื่องจักรอุตสาหกรรมที่ต้องส่งถ่ายแรงบิด (Torque) ในระดับสูงและต้องการความยืดหยุ่นในแนวรัศมีและแนวแกนเพลา โดยไม่สูญเสียประสิทธิภาพในการทำงาน

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

ออกแบบสำหรับระบบเพลากลาง (Intermediate Shaft System): ช่วยเชื่อมต่อเพลาหลายช่วงเข้าด้วยกันอย่างมั่นคง เหมาะสำหรับงานส่งกำลังระยะยาว
Rigid Counter-Flanges แข็งแรงสูง: เพิ่มความมั่นคง ลดแรงสั่นสะเทือน และรักษาความตรงแนวของเพลาในขณะทำงาน
วัสดุเหล็กกล้าชุบแข็งคุณภาพสูง: ทนทานต่อแรงกระแทกและการสึกหรอ เหมาะกับงานอุตสาหกรรมหนัก
ฟันเฟืองแบบ Crowned Teeth: ช่วยลดแรงกระแทกระหว่างฟันเฟือง ทำให้การส่งกำลังราบรื่นและต่อเนื่อง
ระบบซีลและหล่อลื่นภายในคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่น ลดการบำรุงรักษาและยืดอายุการใช้งาน

การติดตั้ง

ตรวจสอบแนวศูนย์ของเพลาก่อนติดตั้ง เพื่อป้องกันการสั่นสะเทือนและการสึกหรอของฟันเฟือง
ประกอบ Intermediate Shaft เข้ากับ Counter-Flanges อย่างมั่นคงและตรงแนว
ใช้สารหล่อลื่นตามคำแนะนำของผู้ผลิต เพื่อให้การทำงานของฟันเฟืองเป็นไปอย่างราบรื่น
ตรวจสอบระยะช่องว่างและแนวเพลาให้ถูกต้อง เพื่อให้รองรับการขยายตัวของเพลาได้อย่างเหมาะสม
หมุนเพลาทดสอบเบา ๆ หลังติดตั้ง เพื่อให้แน่ใจว่าข้อต่อหมุนได้อิสระและไม่เกิดแรงฝืด

การใช้งาน

เหมาะสำหรับระบบส่งกำลังระยะไกลที่ต้องการเพลากลาง เช่น เครื่องปั๊ม เครื่องอัดลม เครื่องบด และระบบคอนเวเยอร์
ใช้ได้ดีในงานอุตสาหกรรมที่มีแรงบิดสูงและต้องการการส่งกำลังต่อเนื่อง
รองรับการเยื้องศูนย์ของเพลาได้ในระดับปานกลาง ลดแรงเค้นที่เกิดกับแบริ่งและโครงสร้างเพลา
เหมาะสำหรับเครื่องจักรที่ต้องการความมั่นคงสูงและลดการสั่นสะเทือนของระบบ
เพิ่มประสิทธิภาพการทำงานของเครื่องจักรและลดความถี่ในการซ่อมบำรุง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Identifier ZCBF	XC7125
Size	254
TKN Nm	68000
TKmax Nm	136000
ηmax 1/min	On request
d1k min-max mm	95 - 190
d3k min-max mm	95 - 230
d4k min-max mm	90 - 230
D1 mm	389
D2 mm	254
D4 mm	305
D6 mm	307
C1 mm	150
C3 mm	150
Emin mm	400
L mm	700
L6 mm	154
L7min mm	300
SD mm	120
ΔKr mm	On request
ΔKw degree	2×0.5
J 10−3kgm2	On request
VGR dm3	2×0.960
GWsb kg	On request

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ชื่อผลิตภัณฑ์	RINGFEDER Gear Couplings – Intermediate Shaft และ Rigid Counter-Flanges รุ่น TNZ ZCBF
ประเภทผลิตภัณฑ์	ข้อต่อเฟือง (Gear Coupling) พร้อมเพลากลางและแผ่นฟลานจ์แข็ง สำหรับการส่งกำลังระหว่างเพลา
วัสดุผลิต	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็ง เพื่อเพิ่มความทนทานและอายุการใช้งาน
โครงสร้าง	ประกอบด้วยเพลากลางและฟลานจ์แข็งสองด้าน ออกแบบให้ถอดประกอบได้ง่ายและมีความแข็งแรงสูง
ลักษณะการเชื่อมต่อ	ใช้ระบบเฟืองภายในและภายนอกในการถ่ายโอนแรงบิด พร้อมรองรับการเยื้องศูนย์ในระดับที่เหมาะสม
ระบบหล่อลื่น	รองรับการหล่อลื่นด้วยจาระบีหรือสารหล่อลื่นอื่น เพื่อให้การหมุนราบรื่นและลดการสึกหรอของเฟือง
คุณสมบัติเด่น	มีความทนทานสูงต่อแรงสั่นสะเทือนและแรงกระแทก ให้การส่งกำลังที่เสถียรและต่อเนื่อง
การติดตั้ง	ติดตั้งง่ายด้วยระบบสกรูหรือตัวล็อกมาตรฐาน สามารถปรับแนวเพลาได้โดยไม่ต้องถอดชิ้นส่วนหลัก
การใช้งานหลัก	ใช้ในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม เช่น มอเตอร์ ปั๊ม เครื่องกวน หรือคอมเพรสเซอร์
การบำรุงรักษา	ควรตรวจสอบการหล่อลื่น ระยะเยื้องศูนย์ และความแน่นของชิ้นส่วนเป็นระยะ เพื่อป้องกันการสึกหรอ
มาตรฐานการผลิต	ผลิตตามมาตรฐานคุณภาพของ RINGFEDER เพื่อความปลอดภัยและประสิทธิภาพสูงสุด
ลักษณะเด่นเพิ่มเติม	เพลากลางช่วยเชื่อมต่อเพลาที่อยู่ห่างกันได้ดี ฟลานจ์แข็งช่วยเพิ่มความมั่นคงและลดการบิดตัวของระบบ
