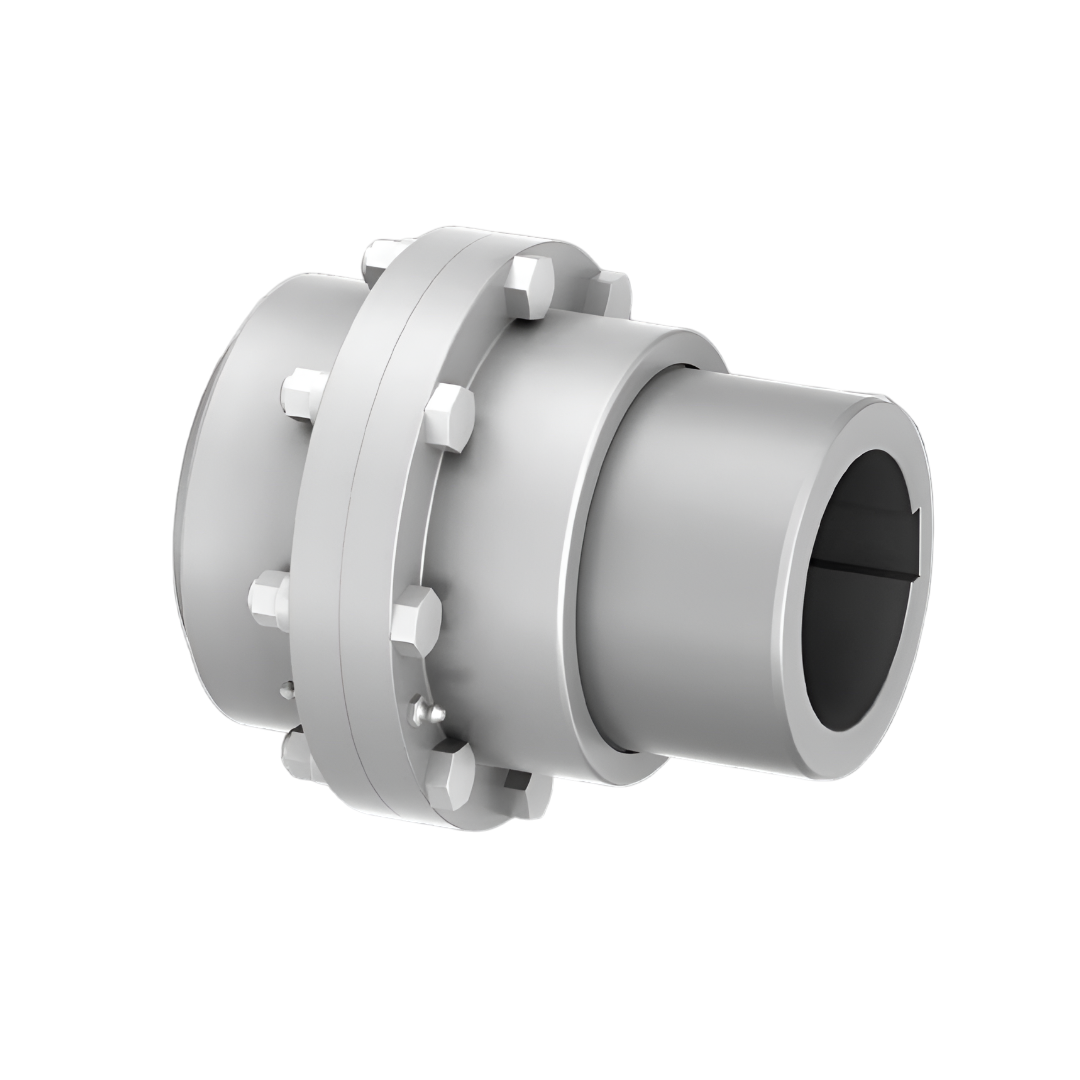

Gear Couplings RINGFEDER TNZ ZCAU XC2225 ขนาด 254
Gear Couplings RINGFEDER TNZ ZCAU XC2225 ขนาด 254
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
8,677.25 ฿
ราคาปกติ
ราคาโปรโมชัน
8,677.25 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Gear Couplings RINGFEDER TNZ ZCAU XC2225 ขนาด 254
ข้อต่อเฟือง (Gear Couplings) ของ RINGFEDER เป็นอุปกรณ์เชื่อมต่อเพลาที่ได้รับการออกแบบมาเพื่อรองรับงานส่งกำลังที่ต้องการความแข็งแรง ทนทาน และความแม่นยำสูง เหมาะสำหรับการใช้งานในระบบเครื่องจักรอุตสาหกรรมที่ต้องส่งถ่ายแรงบิด (Torque) ในระดับสูงและต้องการความยืดหยุ่นในแนวรัศมีและแนวแกนเพลา โดยไม่สูญเสียประสิทธิภาพในการทำงาน
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบแบบ Universal Hub: สามารถรองรับการเยื้องศูนย์ของเพลาได้หลายทิศทาง ทั้งแนวแกน แนวรัศมี และแนวมุม ทำให้เหมาะกับระบบที่ต้องการความยืดหยุ่นสูง
- โครงสร้างแบบต่อขยาย (Extended Hub Design): เพิ่มระยะห่างระหว่างเพลา ทำให้ลดแรงเค้นที่เกิดขึ้นกับเพลาและแบริ่ง
- วัสดุเหล็กกล้าคุณภาพสูง ชุบแข็ง: เพิ่มความทนทานต่อแรงสึกหรอและแรงกระแทกในงานอุตสาหกรรมหนัก
- ฟันเฟืองแบบ Crowned Teeth: ช่วยให้การส่งกำลังเป็นไปอย่างราบรื่นและลดแรงกระแทก
- ระบบหล่อลื่นและซีลคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่นและลดความถี่ในการบำรุงรักษา
การติดตั้ง
- ตรวจสอบเพลาและแนวศูนย์กลางให้ตรงก่อนการติดตั้ง เพื่อป้องกันการสึกหรอและการสั่นสะเทือน
- ใช้สารหล่อลื่นตามคำแนะนำของผู้ผลิต เพื่อให้ฟันเฟืองทำงานได้ราบรื่น
- ประกอบฮับเข้ากับเพลาและขันน็อตให้แน่นตามมาตรฐาน RINGFEDER
- ตรวจสอบระยะช่องว่างและแนวเพลาให้ถูกต้องเพื่อรองรับการขยายตัวของเพลา
- หลังติดตั้งหมุนเพลาทดสอบเบา ๆ เพื่อตรวจสอบความเรียบร้อยและการทำงานของข้อต่อ
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการส่งกำลังต่อเนื่องและความยืดหยุ่น เช่น เครื่องปั๊ม เครื่องอัดลม คอนเวเยอร์ และเครื่องจักรหนัก
- ใช้งานได้ดีในระบบที่มีแรงบิดสูงและมีการเยื้องศูนย์ของเพลาเล็กน้อยถึงปานกลาง
- เหมาะสำหรับการติดตั้งทั้งในแนวนอนและแนวตั้ง ขึ้นอยู่กับลักษณะของระบบ
- ลดแรงเค้นและการสึกหรอของแบริ่งและเพลา ช่วยยืดอายุการใช้งานของเครื่องจักร
- เหมาะกับเครื่องจักรที่ต้องการความน่าเชื่อถือสูงและลดการหยุดซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier ZCAU | XC2225 |
| Size | 254 |
| TKN Nm | 68000 |
| TKmax Nm | 136000 |
| ηmax 1/min | 2600 |
| d1k min-max mm | 95 - 190 |
| d2k min-max mm | 95 - 190 |
| D1 mm | 389 |
| D2 mm | 254 |
| D6 mm | 307 |
| C1 mm | 150 |
| C2 mm | 295 |
| E mm | 8 |
| EI1 mm | 50 |
| L mm | 453 |
| LI1 mm | 498 |
| L3 mm | 138 |
| SD mm | 181 |
| ΔKr mm | 1.75 |
| ΔKw degree | 2×0.5 |
| J 10−3kgm2 | 2827 |
| VGR dm3 | 1.92 |
| GWsb kg | 213.4 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ชื่อผลิตภัณฑ์ | RINGFEDER Gear Couplings – Standard Hub และ Extended Universal Hub รุ่น TNZ ZCAU |
| ประเภทผลิตภัณฑ์ | ข้อต่อเฟือง (Gear Coupling) แบบมาตรฐานและฮับสากลยาวสำหรับการส่งกำลัง |
| วัสดุผลิต | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการชุบแข็งเพื่อเพิ่มความทนทานต่อแรงบิดและการสึกหรอ |
| โครงสร้าง | ประกอบด้วยฮับมาตรฐานและฮับสากลยาว ออกแบบให้สามารถถอดประกอบง่ายและรองรับแรงบิดสูง |
| ลักษณะการเชื่อมต่อ | ระบบเฟืองภายในและภายนอกช่วยส่งกำลังระหว่างเพลาและสามารถชดเชยการเยื้องศูนย์ได้ดี |
| ระบบหล่อลื่น | รองรับการหล่อลื่นด้วยจาระบีหรือสารหล่อลื่นอื่น เพื่อให้การเคลื่อนไหวราบรื่นและลดการสึกหรอ |
| คุณสมบัติเด่น | ทนต่อแรงสั่นสะเทือนและแรงกระแทก ลดเสียงรบกวน เหมาะสำหรับงานต่อเนื่องและเพลาที่มีระยะห่างยาว |
| การติดตั้ง | ติดตั้งง่ายด้วยระบบยึดมาตรฐาน สามารถปรับแนวเพลาได้สะดวกโดยไม่ต้องถอดชิ้นส่วนหลัก |
| การใช้งานหลัก | ใช้เชื่อมต่อเพลาในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม เช่น มอเตอร์ ปั๊ม คอมเพรสเซอร์ หรือพัดลม |
| การบำรุงรักษา | ตรวจสอบการหล่อลื่นและระยะเยื้องศูนย์อย่างสม่ำเสมอ เพื่อลดการสึกหรอและยืดอายุการใช้งาน |
| มาตรฐานการผลิต | ผลิตตามมาตรฐาน RINGFEDER เพื่อความปลอดภัยและความเสถียรสูงสุด |
| ลักษณะเด่นเพิ่มเติม | ฮับสากลยาวช่วยรองรับเพลาที่มีระยะห่างมาก และสามารถปรับแต่งวัสดุหรือรูปแบบการต่อเพลาตามงานเฉพาะด้าน |
