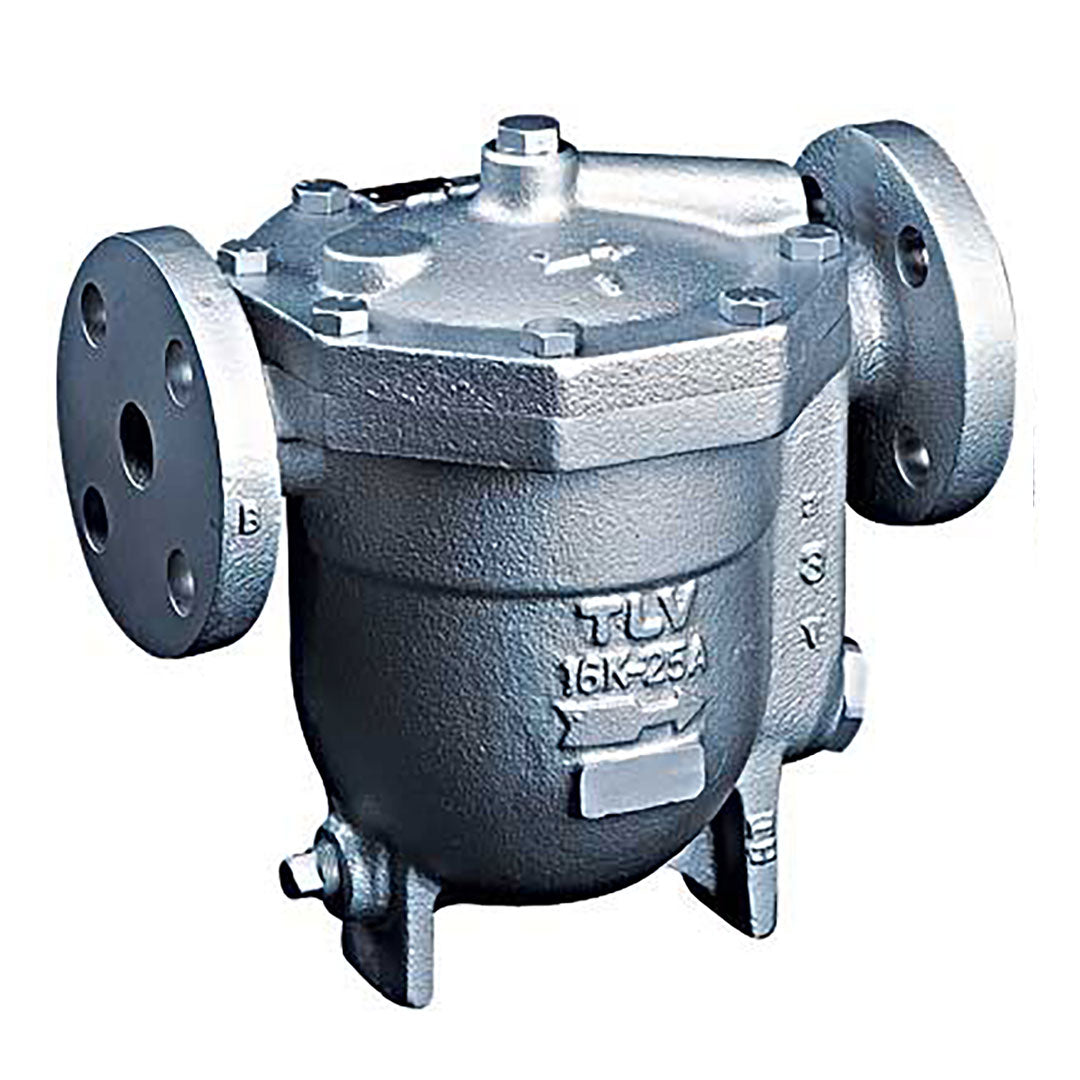

Free Float Steam Trap TLV Modle J7X ขนาด 25มม. (1 นิ้ว)
Free Float Steam Trap TLV Modle J7X ขนาด 25มม. (1 นิ้ว)
TLV
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
38,700.00 ฿
ราคาปกติ
ราคาโปรโมชัน
38,700.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Free Float Steam Trap TLV Modle J7X ขนาด 25มม. (1 นิ้ว)
Free Float Steam Trap TLV Modle J7X ขนาด 25มม. (1 นิ้ว) เป็นวาล์วดักไอน้ำแบบลูกลอยอิสระ เหมาะสำหรับใช้งานในระบบท่อไอน้ำที่มีการเปลี่ยนแปลงของปริมาณไอน้ำ (process load) โดยมีข้อดีคือ ช่วยระบายคอนเดนเสท (น้ำกลั่นที่เกิดจากการควบแน่นของไอน้ำ) ได้อย่างต่อเนื่องและรวดเร็ว
คุณสมบัติ
คุณสมบัติ
เป็นวาล์วดักไอน้ำเหล็กหล่อ ที่มีความทนทานเชื่อถือได้ พร้อมการปิดทีสนิท เหมาะสำหรับใช้กับ อุปกรณ์งานที่มีขนาดกลาง
- การเคลื่อนที่แบบอิสระด้วยตัวของลูกบอลเอง ทำให้มีความต่อเนื่องในการระบายที่ราบรื่น,ของเหลวหรือน้ำที่ถูกปล่อยทิ้งจึงอยู่ในอัตราเร่งทีต่ำ เนื่องด้วยค่าการทำงานที่แปรผันตามปริมาณ
- เพียงชิ้นส่วนเดียวที่มีการเคลื่อนไหว คือตัวลูกบอลลอยอิสระทำให้เป็นการป้องกันการสึกหรออย่างดีสำหรับอุปกรณ์ และยืดอายุงานได้นานขึ้น ไม่ต้องกังวลเรื่องการบำรุงรักษา
- แผ่นสเตนเลสขนาดเล็กที่ทำงานตามอุณหภูมิ หรือเรียกอีกอย่างว่า X-element ด้วยคุณลักษณะพิเศษแบบ “ปล่อยผ่าน” จะทำงานโดยไล่อากาศออกแบบอัตโนมัติจนกระทั่งใกล้ถึงจุดอุณหภูมิของไอน้ำ
- ด้วยตัวกรองด้านในที่มีพื้นที่มาก ทำให้แน่ใจได้ถึงการทำงานที่จะไม่ติดขัดไปอีกนาน
- ง่ายต่อการบำรุงรักษาทำความสะอาด ชิ้นส่วนภายในสามารถถอดเปลี่ยนหน้างาน ลดปัญหาค่าบำรุงรักษา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Free Float Steam Trap TLV Model J7X เป็นวาล์วดักไอน้ำแบบลูกลอยอิสระ เหมาะสำหรับใช้งานในระบบท่อไอน้ำที่มีการเปลี่ยนแปลงของปริมาณไอน้ำ (process load) โดยมีข้อดีคือ ช่วยระบายคอนเดนเสท (น้ำกลั่นที่เกิดจากการควบแน่นของไอน้ำ) ได้อย่างต่อเนื่องและรวดเร็ว
หลักการทำงาน
กลไกภายใน
- ภายในวาล์วจะมี ลูกลอยอิสระ (free float) ทำจากโลหะ เคลื่อนที่ได้อย่างอิสระภายในตัววาล์ว
- ช่องทางเข้าของไอน้ำ อยู่ด้านบน
- ช่องทางระบายคอนเดนเสท อยู่ด้านล่าง
การระบายคอนเดนเสท
- เมื่อมีคอนเดนเสท (เย็น) ไหลเข้ามาในวาล์ว น้ำหนักของคอนเดนเสทจะมากดลูกลอยลง
- ช่องทางเข้าของไอน้ำปิด ช่องทางระบายคอนเดนเสทเปิด คอนเดนเสทจะถูกระบายออกจากระบบ
การไหลของไอน้ำ
- เมื่อระดับของคอนเดนเสทลดลง ลูกลอยจะลอยตัวขึ้น เนื่องจากน้ำหนักเบา
- ช่องทางเข้าของไอน้ำเปิด ช่องทางระบายคอนเดนเสทปิด ไอน้ำสามารถไหลผ่านวาล์วได้
คุณสมบัติเด่นของ Free Float Steam Trap TLV Model J7X
- เหมาะสำหรับการเปลี่ยนแปลงของปริมาณไอน้ำ: สามารถระบายคอนเดนเสทได้อย่างต่อเนื่อง แม้ปริมาณไอน้ำในระบบจะมีการเปลี่ยนแปลง
- การระบายที่รวดเร็ว: ด้วยกลไกลูกลอย ช่วยระบายคอนเดนเสทออกจากระบบได้อย่างรวดเร็ว
- มีเพียงชิ้นส่วนเคลื่อนที่ 1 ชิ้น: คือ ลูกลอย ทำให้มีการสึกหรอน้อย และไม่ต้องบำรุงรักษาบ่อย
- ทนทาน: ตัววาล์วผลิตจากเหล็กหล่อ แข็งแรง ทนทาน
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
Free Float Steam Trap TLV
| การเชื่อมต่อ | หน้าแปลน |
| ขนาด (มม.) | 1 นิ้ว 25mm |
| หมายเลขรู | 2.55, 10, 14, 16 |
| แรงดันการทำงานสูงสุด (MPaG)PMO | 0.25, 5, 1.0, 1.4, 1.6 |
| แรงดันความแตกต่างสูงสุด (MPa) | 0.25, 0.5, 1.0, 1.4, 1.6 |
| แรงดันการทำงานต่ำสุด (MPaG)TMO | 0.01 |
| อุณหภูมิการทำงานสูงสุด (°C) | 220 |
| การลดความเย็นของฟิลเลอร์ X-element (°C) | สูงสุด 6 (ตัวเลือก: สูงสุด 11) |
| ประเภทของ X-element | C6 (ตัวเลือก: C11) |
รูปภาพขนาด Free Float Steam Trap TLV
ตารางขนาด Free Float Steam Trap TLV
| Size | 25mm |
| L | (125FF) 258 (150RF)270 (250RF)270 (300RF) 274 |
| H | 280 |
| H1 | 185 |
| W | 185 |
| Weight (Kg) | 16 |
