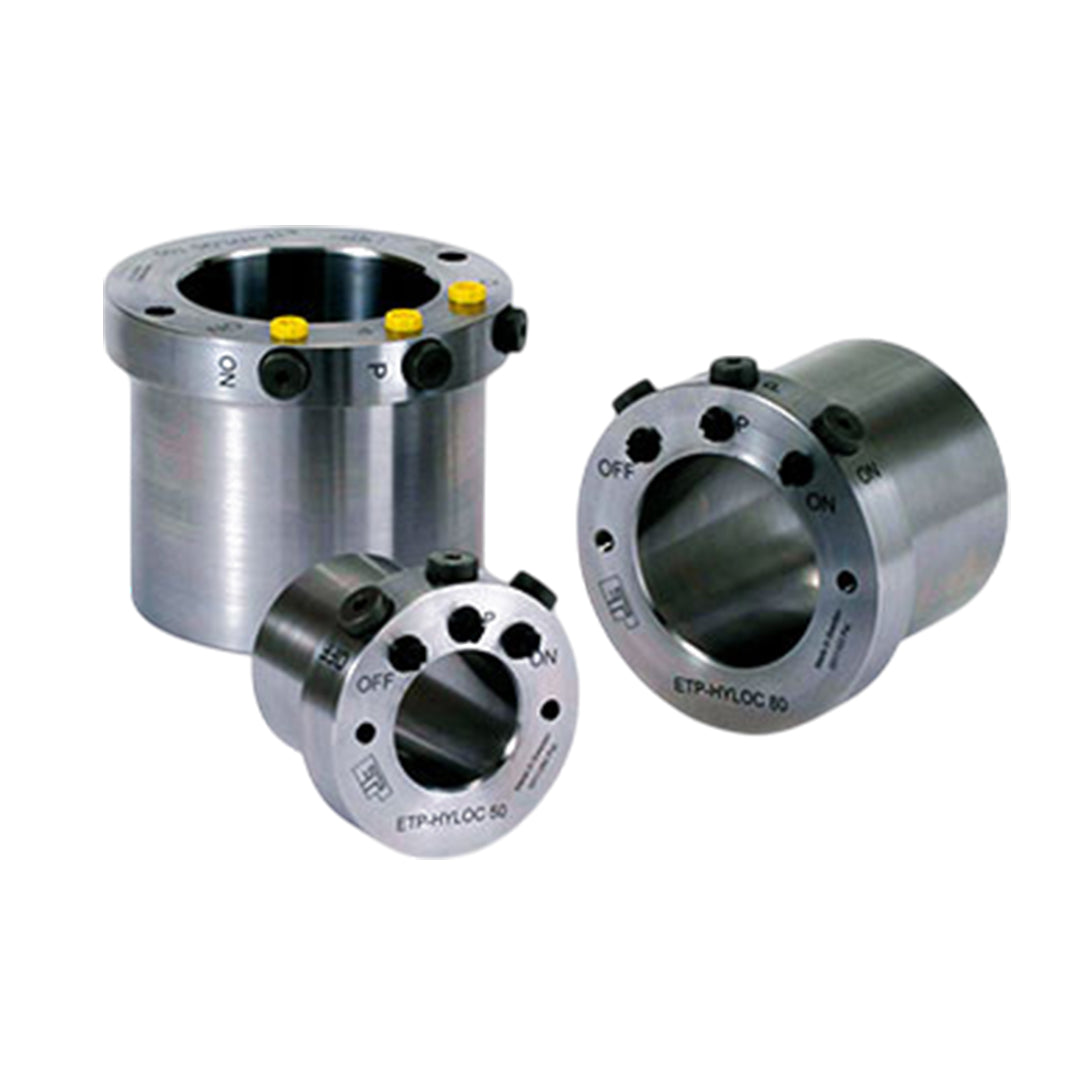

• ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-H Models code ETP-H-80
1 1

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-H Models code ETP-H-80

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-H Models code ETP-H-80

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
28,162.20 ฿
28,162.20 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-H Models code ETP-H-80

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไม่ใช้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อยึดเพลาและฮับเข้าด้วยกันด้วยแรงเสียดทาน โดย ETP Bushings ใช้ระบบไฮดรอลิก ช่วยให้ติดตั้งและถอดได้ง่าย รวดเร็ว และมีค่าความเยื้องศูนย์ที่แม่นยำสูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรง เช่น รุ่น ETP-E Plus, ETP-T และ ETP-H ส่วน POSI-LOCK ใช้หลักกลไกการล็อกแบบลิ่ม (Taper) เหมาะสำหรับงานที่ต้องการความแข็งแรงในการยึดเพลา มีให้เลือกหลายรุ่น เช่น PSL-K และ PSL-G ทั้งสองระบบช่วยลดเวลาในการติดตั้ง บำรุงรักษาง่าย ไม่มีปัญหาการสึกหรอจากลิ่ม และเพิ่มประสิทธิภาพในการส่งแรงบิด เหมาะสำหรับการใช้งานในระบบส่งกำลังที่ต้องการความมั่นคง ความแม่นยำ และความสะดวกในการบำรุงรักษา

เปรียบเทียบราคา คีย์เลสบุช (ETP BUSHINGS & POSI-LOCK) ตัวอื่นๆ

คุณสมบัติ

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไร้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อเพิ่มความแม่นยำและลดความยุ่งยากในการติดตั้ง โดย ETP BUSHINGS ใช้ระบบแรงดันไฮดรอลิกเพื่อสร้างแรงเสียดทานรอบเพลาให้เท่ากัน จึงให้ค่าความเยื้องศูนย์ต่ำ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น มอเตอร์ความเร็วสูงหรืออุปกรณ์ส่งกำลัง POSI-LOCK ใช้หลักการกลไกแบบลิ่ม (Taper) ในการล็อกเพลาและฮับเข้าด้วยกัน โดยไม่ต้องใช้ลิ่มหรือลิ่มร่อง จึงไม่ทำลายเพลาหรือฮับ และสามารถใช้งานได้ซ้ำหลายครั้งโดยไม่ลดประสิทธิภาพ

ทั้งสองระบบโดดเด่นในเรื่องความสะดวกในการติดตั้งและถอดออก ใช้พื้นที่น้อย และส่งแรงบิดได้สูงอย่างมั่นคง มีให้เลือกหลากหลายรุ่นตามลักษณะการใช้งาน เช่น ETP-E Plus, ETP-T, PSL-K และ PSL-D รวมถึงรุ่นกันสนิมสำหรับสภาพแวดล้อมเฉพาะ ทั้งยังช่วยลดแรงสั่นสะเทือนในระบบส่งกำลัง เพิ่มความเสถียรในการทำงาน เหมาะกับอุตสาหกรรมที่ต้องการความแม่นยำ ความเร็ว และความทนทาน เช่น เครื่องจักรอัตโนมัติ, พัดลมอุตสาหกรรม และสายพานลำเลียง

ข้อมูลทั่วไป

เพลาและดุมจะเชื่อมต่อกันอย่างแน่นหนาโดยการสูบน้ำมันเข้าไปในปลอกภายใต้แรงดันเพื่อเคลื่อนย้ายลิ่มของลูกสูบเรียวในตัว น้ำมันที่ใช้ในการเชื่อมต่อจำเป็นสำหรับการเคลื่อนย้ายลูกสูบเท่านั้น ดังนั้นหลังจากเชื่อมต่อแล้ว แรงดันจะถูกปล่อยออกมา และลูกสูบเรียวจะถูกยึดเข้าที่ด้วยเอฟเฟกต์ลิ่ม

ข้อมูลเฉพาะ

Model Rated torque [N·m] Rated thrust [N] Moment of inertia [kg•m²] Mass [kg]
Oil pressure: 60 MPa Oil pressure: 80 MPa Oil pressure: 100 MPa Oil pressure: 60 MPa Oil pressure: 80 MPa Oil pressure: 100 MPa
Shaft tol. h7 Shaft tol. h8 Shaft tol. h7 Shaft tol. h8 Shaft tol. h7 Shaft tol. h8 Shaft tol. h7 Shaft tol. h8 Shaft tol. h7 Shaft tol. h8 Shaft tol. h7 Shaft tol. h8
ETP-H-50 800 800 1600 1400 2600 2400 30000 30000 55000 55000 70000 70000 3.2 × 10-3 2.4
ETP-H-60 1100 1100 3300 3000 4600 4300 60000 60000 100000 100000 130000 130000 5.4 × 10-3 3.1
ETP-H-70 2400 2400 5800 5300 7900 7400 100000 95000 150000 150000 210000 200000 8.7 × 10-3 4.1
ETP-H-80 5600 5300 9000 8400 12100 11500 150000 135000 220000 210000 290000 280000 14 × 10-3 5.4
ETP-H-90 8300 7400 12700 11800 17100 16200 195000 165000 265000 260000 380000 360000 23 × 10-3 7
ETP-H-100 12100 11000 18200 17100 24200 23100 245000 220000 365000 340000 485000 460000 34 × 10-3 8.6
ETP-H-110 16800 15400 24800 23500 32900 31500 305000 280000 450000 430000 595000 570000 51 × 10-3 11
ETP-H-120 22300 20600 32700 31100 43200 41600 370000 345000 545000 520000 720000 690000 76 × 10-3 14
ETP-H-130 27200 24900 40500 38100 53800 51400 420000 385000 620000 590000 825000 790000 110 × 10-3 17
ETP-H-140 35500 32900 52300 49600 69900 66200 510000 470000 750000 710000 995000 945000 150 × 10-3 21
ETP-H-150 44500 41400 65000 61900 85400 82300 595000 550000 870000 825000 1135000 1095000 210 × 10-3 25
ETP-H-160 54900 51200 79500 76100 104000 100000 685000 640000 990000 950000 1305000 1260000 290 × 10-3 30
ETP-H-180 80000 75000 115000 110000 150000 146000 890000 835000 1280000 1220000 1675000 1625000 500 × 10-3 42
ETP-H-200 109000 103000 157000 151000 206000 200000 1090000 1030000 1570000 1510000 2060000 2000000 830 × 10-3 56
ETP-H-220 144000 137000 209000 201000 273000 266000 1310000 1245000 1900000 1830000 2495000 2415000 1300 × 10-3 73

เอกสารข้อมูล

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-H Models code ETP-H-80 Data sheet
