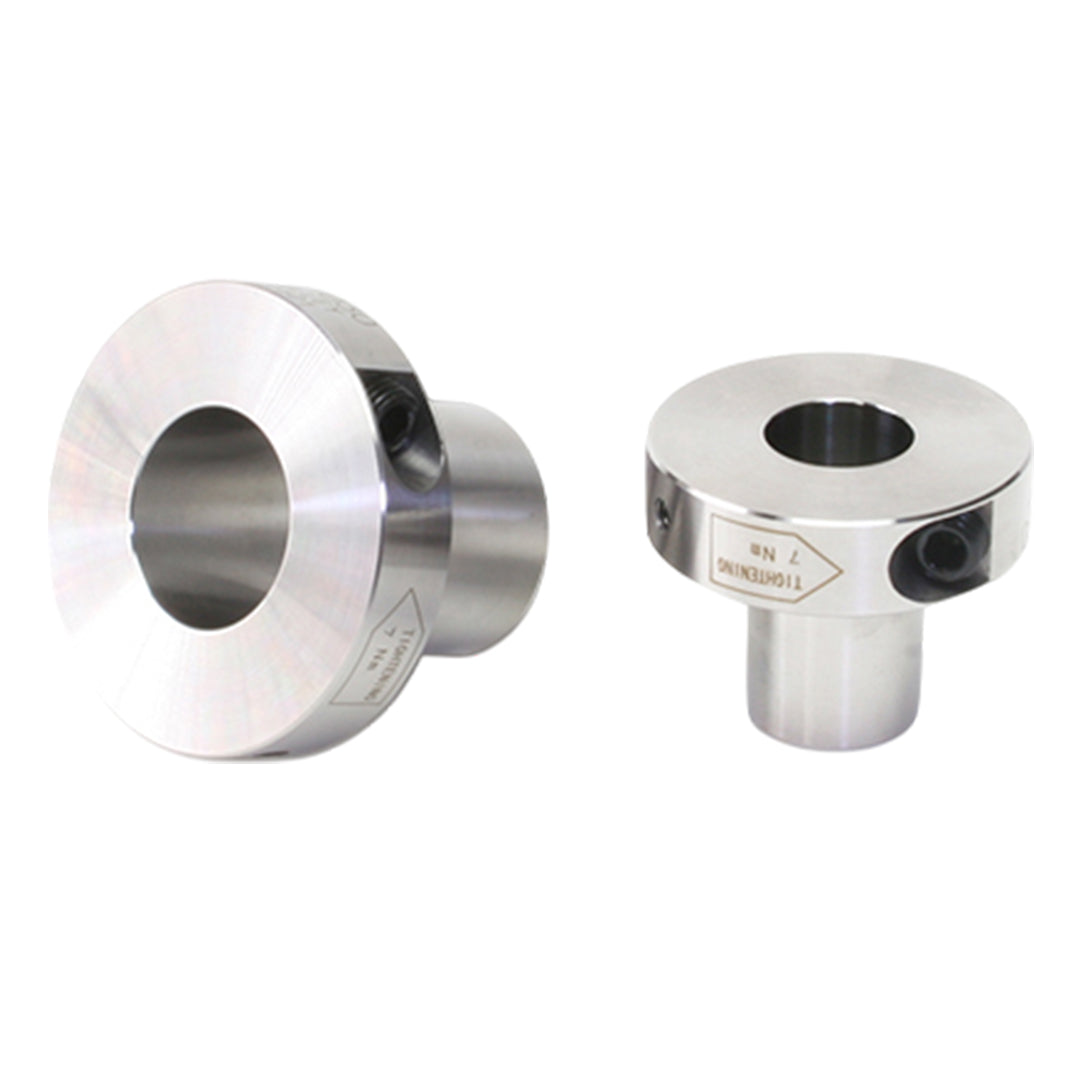

• ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-038-N
1 1

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-038-N

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-038-N

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
15,618.15 ฿
15,618.15 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-038-N

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไม่ใช้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อยึดเพลาและฮับเข้าด้วยกันด้วยแรงเสียดทาน โดย ETP Bushings ใช้ระบบไฮดรอลิก ช่วยให้ติดตั้งและถอดได้ง่าย รวดเร็ว และมีค่าความเยื้องศูนย์ที่แม่นยำสูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรง เช่น รุ่น ETP-E Plus, ETP-T และ ETP-H ส่วน POSI-LOCK ใช้หลักกลไกการล็อกแบบลิ่ม (Taper) เหมาะสำหรับงานที่ต้องการความแข็งแรงในการยึดเพลา มีให้เลือกหลายรุ่น เช่น PSL-K และ PSL-G ทั้งสองระบบช่วยลดเวลาในการติดตั้ง บำรุงรักษาง่าย ไม่มีปัญหาการสึกหรอจากลิ่ม และเพิ่มประสิทธิภาพในการส่งแรงบิด เหมาะสำหรับการใช้งานในระบบส่งกำลังที่ต้องการความมั่นคง ความแม่นยำ และความสะดวกในการบำรุงรักษา

เปรียบเทียบราคา คีย์เลสบุช (ETP BUSHINGS & POSI-LOCK) ตัวอื่นๆ

คุณสมบัติ

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไร้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อเพิ่มความแม่นยำและลดความยุ่งยากในการติดตั้ง โดย ETP BUSHINGS ใช้ระบบแรงดันไฮดรอลิกเพื่อสร้างแรงเสียดทานรอบเพลาให้เท่ากัน จึงให้ค่าความเยื้องศูนย์ต่ำ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น มอเตอร์ความเร็วสูงหรืออุปกรณ์ส่งกำลัง POSI-LOCK ใช้หลักการกลไกแบบลิ่ม (Taper) ในการล็อกเพลาและฮับเข้าด้วยกัน โดยไม่ต้องใช้ลิ่มหรือลิ่มร่อง จึงไม่ทำลายเพลาหรือฮับ และสามารถใช้งานได้ซ้ำหลายครั้งโดยไม่ลดประสิทธิภาพ

ทั้งสองระบบโดดเด่นในเรื่องความสะดวกในการติดตั้งและถอดออก ใช้พื้นที่น้อย และส่งแรงบิดได้สูงอย่างมั่นคง มีให้เลือกหลากหลายรุ่นตามลักษณะการใช้งาน เช่น ETP-E Plus, ETP-T, PSL-K และ PSL-D รวมถึงรุ่นกันสนิมสำหรับสภาพแวดล้อมเฉพาะ ทั้งยังช่วยลดแรงสั่นสะเทือนในระบบส่งกำลัง เพิ่มความเสถียรในการทำงาน เหมาะกับอุตสาหกรรมที่ต้องการความแม่นยำ ความเร็ว และความทนทาน เช่น เครื่องจักรอัตโนมัติ, พัดลมอุตสาหกรรม และสายพานลำเลียง

ข้อมูลทั่วไป

เพลาและดุมเชื่อมต่อกันด้วยสลักเกลียวตัวเดียว จึงสามารถติดตั้งได้อย่างรวดเร็วและง่ายดาย นอกจากนี้ ความเป็นศูนย์กลางศูนย์กลางยังอยู่ที่ 0.02 มม. ซึ่งเหมาะอย่างยิ่งสำหรับสถานที่ที่ต้องการความแม่นยำสูง และจะต้องถอดและติดตั้งบ่อยครั้ง ได้รับการออกแบบมาให้ขันแน่นในแนวรัศมี จึงไม่ต้องใช้พื้นที่มากในการทำงาน

ข้อมูลเฉพาะ

Model Shaft tol. h7 k6(j6) Rated torque [N·m] Rated thrust [N] Rated radial load [N] Shaft contact pressure [N/mm²] Hub contact pressure [N/mm²] Tightening torque [N·m] Moment of inertia [kg · m²] Mass[kg]
ETP-E-015-N ● 46 5100 500 90 70 7 0.042 × 10-3 0.16
ETP-E-019-N ● 85 7300 1000 90 70 7 0.063 × 10-3 0.20
ETP-E-020-N ● 110 9100 1000 90 70 7 0.089 × 10-3 0.21
ETP-E-022-N ○ 130 9600 1200 90 70 7 0.095 × 10-3 0.25
ETP-E-024-N ○ 190 13000 1400 90 70 7 0.109 × 10-3 0.26
ETP-E-025-N ● 200 15000 1500 90 70 7 0.114 × 10-3 0.27
ETP-E-028-N ● ○ 280 16000 1800 90 70 7 0.166 × 10-3 0.33
ETP-E-030-N ● 380 21000 2000 90 70 7 0.185 × 10-3 0.35
ETP-E-032-N ○ 440 22000 2200 90 70 7 0.244 × 10-3 0.41
ETP-E-035-N ● ○ 640 30000 2500 90 70 7 0.317 × 10-3 0.47
ETP-E-038-N ● ○ 690 36000 2800 90 70 24 0.756 × 10-3 0.83
ETP-E-040-N ● 1100 45000 3000 90 70 24 0.836 × 10-3 0.88
ETP-E-042-N ● ○ 1100 43000 3200 90 70 24 0.958 × 10-3 0.95
ETP-E-045-N ● 1400 51000 3500 90 70 24 1.152 × 10-3 1.03
ETP-E-048-N ● 1700 57000 4000 90 70 24 1.430 × 10-3 1.09
ETP-E-050-N ● 1900 63000 4500 90 70 24 1.497 × 10-3 1.18
ETP-E-055-N ● ○ 2400 71000 5000 90 70 24 2.130 × 10-3 1.46
ETP-E-060-N ● 3300 90000 5300 90 70 24 3.089 × 10-3 1.79
ETP-E-070-N ● 5600 130000 6400 90 70 40 6.951 × 10-3 2.93
ETP-E-080-N ● 8700 180000 7500 90 70 40 10.02 × 10-3 6.58
ETP-E-090-N ● 12000 230000 8600 90 70 40 14.84 × 10-3 4.54
ETP-E-100-N ● 17000 280000 9700 90 70 40 21.00 × 10-3 5.51

เอกสารข้อมูล

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-038-N Data sheet
