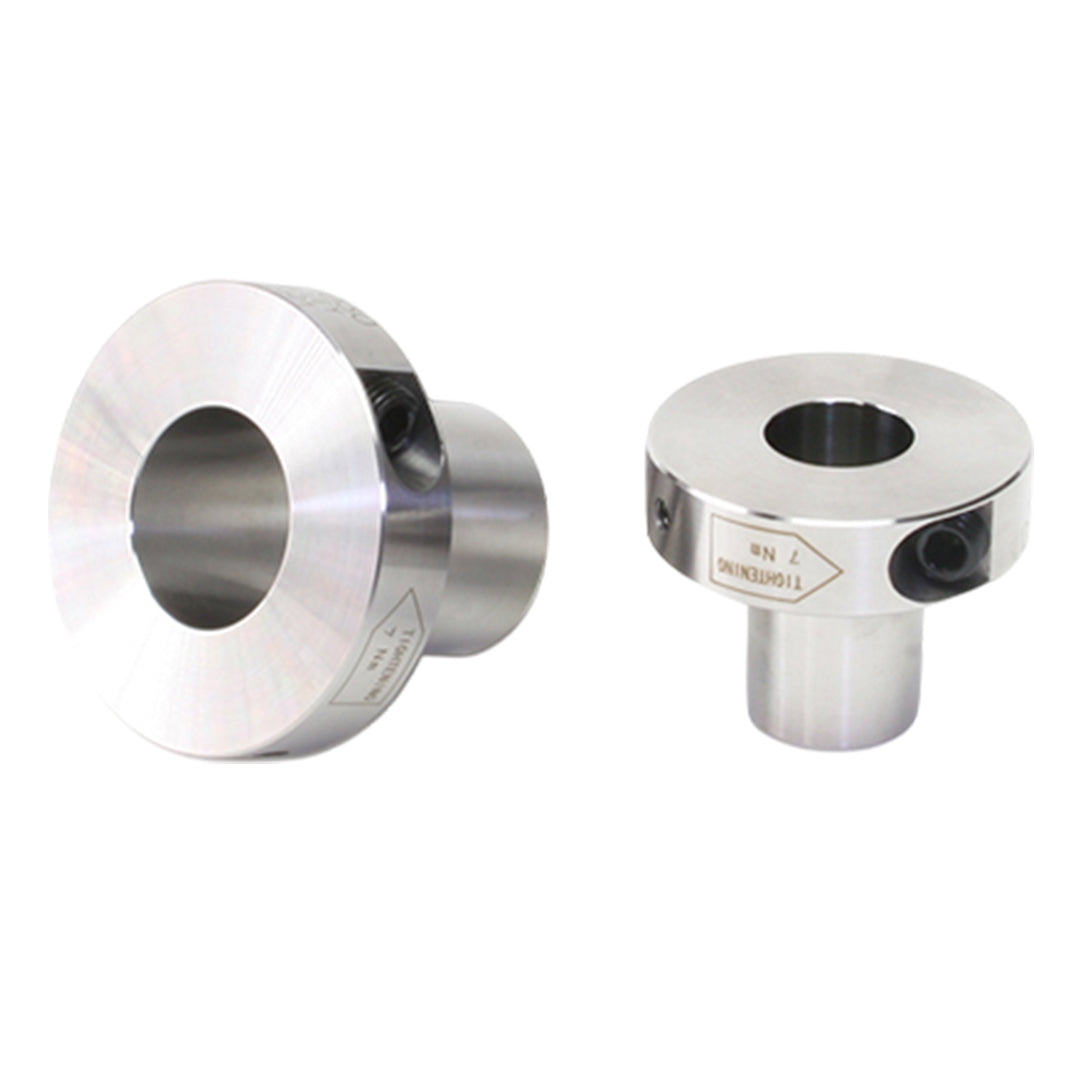

• ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-024-C
1 1

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-024-C

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-024-C

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
11,637.60 ฿
11,637.60 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-024-C

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไม่ใช้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อยึดเพลาและฮับเข้าด้วยกันด้วยแรงเสียดทาน โดย ETP Bushings ใช้ระบบไฮดรอลิก ช่วยให้ติดตั้งและถอดได้ง่าย รวดเร็ว และมีค่าความเยื้องศูนย์ที่แม่นยำสูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรง เช่น รุ่น ETP-E Plus, ETP-T และ ETP-H ส่วน POSI-LOCK ใช้หลักกลไกการล็อกแบบลิ่ม (Taper) เหมาะสำหรับงานที่ต้องการความแข็งแรงในการยึดเพลา มีให้เลือกหลายรุ่น เช่น PSL-K และ PSL-G ทั้งสองระบบช่วยลดเวลาในการติดตั้ง บำรุงรักษาง่าย ไม่มีปัญหาการสึกหรอจากลิ่ม และเพิ่มประสิทธิภาพในการส่งแรงบิด เหมาะสำหรับการใช้งานในระบบส่งกำลังที่ต้องการความมั่นคง ความแม่นยำ และความสะดวกในการบำรุงรักษา

เปรียบเทียบราคา คีย์เลสบุช (ETP BUSHINGS & POSI-LOCK) ตัวอื่นๆ

คุณสมบัติ

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไร้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อเพิ่มความแม่นยำและลดความยุ่งยากในการติดตั้ง โดย ETP BUSHINGS ใช้ระบบแรงดันไฮดรอลิกเพื่อสร้างแรงเสียดทานรอบเพลาให้เท่ากัน จึงให้ค่าความเยื้องศูนย์ต่ำ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น มอเตอร์ความเร็วสูงหรืออุปกรณ์ส่งกำลัง POSI-LOCK ใช้หลักการกลไกแบบลิ่ม (Taper) ในการล็อกเพลาและฮับเข้าด้วยกัน โดยไม่ต้องใช้ลิ่มหรือลิ่มร่อง จึงไม่ทำลายเพลาหรือฮับ และสามารถใช้งานได้ซ้ำหลายครั้งโดยไม่ลดประสิทธิภาพ

ทั้งสองระบบโดดเด่นในเรื่องความสะดวกในการติดตั้งและถอดออก ใช้พื้นที่น้อย และส่งแรงบิดได้สูงอย่างมั่นคง มีให้เลือกหลากหลายรุ่นตามลักษณะการใช้งาน เช่น ETP-E Plus, ETP-T, PSL-K และ PSL-D รวมถึงรุ่นกันสนิมสำหรับสภาพแวดล้อมเฉพาะ ทั้งยังช่วยลดแรงสั่นสะเทือนในระบบส่งกำลัง เพิ่มความเสถียรในการทำงาน เหมาะกับอุตสาหกรรมที่ต้องการความแม่นยำ ความเร็ว และความทนทาน เช่น เครื่องจักรอัตโนมัติ, พัดลมอุตสาหกรรม และสายพานลำเลียง

ข้อมูลทั่วไป

เพลาและดุมเชื่อมต่อกันด้วยสลักเกลียวตัวเดียว จึงสามารถติดตั้งได้อย่างรวดเร็วและง่ายดาย นอกจากนี้ ความเป็นศูนย์กลางศูนย์กลางยังอยู่ที่ 0.02 มม. ซึ่งเหมาะอย่างยิ่งสำหรับสถานที่ที่ต้องการความแม่นยำสูง และจะต้องถอดและติดตั้งบ่อยครั้ง ได้รับการออกแบบมาให้ขันแน่นในแนวรัศมี จึงไม่ต้องใช้พื้นที่มากในการทำงาน

ข้อมูลเฉพาะ

Model Shaft tol.
h7 k6(j6)		 Rated torque
[N·m]		 Rated thrust
[N]		 Rated radial load
[N]		 Shaft contact pressure
[N/mm²]		 Hub contact pressure
[N/mm²]		 Tightening torque
[N·m]		 Moment of inertia
[kg · m²]		 Mass[kg]
ETP-E-015-C ● 34 3800 500 90 70 7 0.042 × 10-3 0.16
ETP-E-019-C ○ 63 5400 1000 90 70 7 0.063 × 10-3 0.20
ETP-E-020-C ● 82 6800 1000 90 70 7 0.069 × 10-3 0.21
ETP-E-022-C ○ 97 7200 1200 90 70 7 0.095 × 10-3 0.26
ETP-E-024-C ● 142 9700 1400 90 70 7 0.109 × 10-3 0.26
ETP-E-025-C ○ 172 11200 1500 90 70 7 0.114 × 10-3 0.27
ETP-E-028-C ● ○ 210 12000 1800 90 70 7 0.166 × 10-3 0.33
ETP-E-030-C ● 285 15000 2000 90 70 7 0.185 × 10-3 0.35
ETP-E-032-C ● ○ 330 16000 2200 90 70 7 0.244 × 10-3 0.41
ETP-E-035-C ● ○ 480 22000 2500 90 70 7 0.317 × 10-3 0.47
ETP-E-038-C ● ○ 667 28000 2800 90 70 24 0.756 × 10-3 0.83
ETP-E-040-C ● 825 33000 3000 90 70 24 0.836 × 10-3 0.88
ETP-E-042-C ○ 825 32000 3200 90 70 24 0.959 × 10-3 0.95
ETP-E-045-C ● 1050 38000 3500 90 70 24 1.152 × 10-3 1.03
ETP-E-048-C ○ 1275 42000 4000 90 70 24 1.430 × 10-3 1.09
ETP-E-050-C ● 1425 47000 4500 90 70 24 1.497 × 10-3 1.18
ETP-E-055-C ● 1800 53000 5000 90 70 24 2.130 × 10-3 1.46
ETP-E-060-C ● 2475 67000 5300 90 70 24 3.089 × 10-3 1.79

เอกสารข้อมูล

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-E Plus Models code ETP-E-024-C Data sheet
