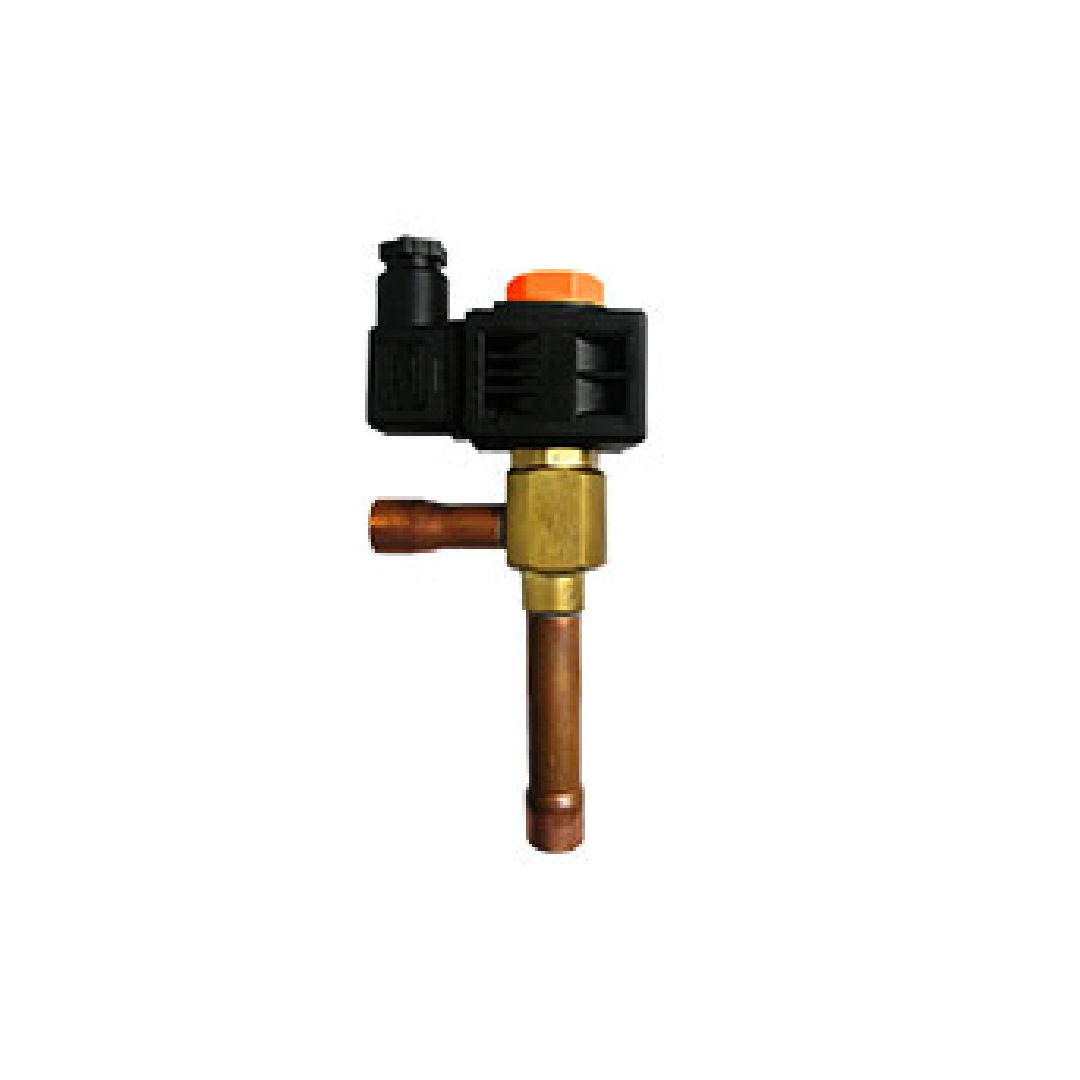

Eliwell วาล์วขยายตัวที่ควบคุมด้วยโซลินอยด์ PXV BODY 10 12 mm ORIF N3 CO2VALVE WITH ORIFICE N3 PXVEM10S03100

PX Valve หรือ PX solenoid expansion valve คือ วาล์วโซลินอยด์ขยายตัวอิเล็กทรอนิกส์ ที่ควบคุมการไหลของ สารทำความเย็นที่เป็นของเหลว ไปยัง อีวาพอเรเตอร์ (Evaporator) โดยการปรับตำแหน่งของ ออบทูเรเตอร์ (Obturator) อย่างแม่นยำ การควบคุมการไหลของสารทำความเย็นที่มีความแม่นยำสูงนี้ช่วยให้สามารถเพิ่ม ประสิทธิภาพของระบบ โดยรวมได้

คุณสมบัติเด่นของ PX Valve

• ควบคุมความร้อนยวดยิ่งของอีวาพอเรเตอร์ (Evaporator Overheating Control): PX Valve มีระบบควบคุมความร้อนยวดยิ่งในตัวสำหรับวาล์วขยายตัวอิเล็กทรอนิกส์แบบพัลส์ (Pulse-type EEV valves)
• รองรับสารทำความเย็นรุ่นใหม่: ออกแบบมาสำหรับสารทำความเย็น R290, R600, R600a, R744 (CO2)
• ความสามารถในการควบคุมสูง: รองรับความสามารถในการทำความเย็นสูงสุดถึง 24 kW (สำหรับรุ่นที่ไม่ใช่ "Silent")
• เพิ่มประสิทธิภาพการฉีดสารทำความเย็น: ปรับปรุงการฉีดสารทำความเย็นเข้าสู่อีวาพอเรเตอร์ ทำให้ประสิทธิภาพโดยรวมของระบบสูงขึ้น
• รองรับแรงดันไฟฟ้าหลากหลาย: สามารถใช้งานได้กับแรงดันไฟฟ้า 230 Vac และ 24 Vac
• ปรับปรุงการควบคุมความร้อนยวดยิ่ง: ควบคุมความร้อนยวดยิ่งได้ดีขึ้นเมื่อสภาวะการทำงานเปลี่ยนแปลง

การประยุกต์ใช้งานของ PX Valve

PX Valve ถูกนำไปใช้งานอย่างแพร่หลายใน ระบบทำความเย็น โดยเฉพาะอย่างยิ่งใน

• ระบบทำความเย็นเชิงพาณิชย์ (Commercial Refrigeration):
• ไฮเปอร์มาร์เก็ต, ซูเปอร์มาร์เก็ต, ร้านขายอาหาร (Hypermarkets, supermarkets, food stores)
• โรงแรม, ร้านอาหาร (Hotels, restaurants)
• ระบบทำความเย็นอุตสาหกรรม (Industrial Refrigeration):
• กระบวนการผลิตและจัดจำหน่ายอาหาร (Food processing and distribution procedures)
• ระบบควบคุมสภาพอากาศสำหรับที่อยู่อาศัย (Residential Climate Control):
• เครื่องปรับอากาศ, ปั๊มความร้อนสำหรับที่อยู่อาศัยที่มีคอมเพรสเซอร์แบบอินเวอร์เตอร์ (Air conditioners, heat pumps for residential use featuring compressors with inverter)
• PX Valve ยังสามารถใช้เป็น วาล์วควบคุมแรงดันการระเหย (Evaporation pressure regulator) ในระบบทำความเย็นที่มีอีวาพอเรเตอร์ตั้งแต่หนึ่งตัวขึ้นไป และมี วาล์วบายพาสแก๊สร้อน (Hot gas by-pass valve) เพื่อควบคุมความสามารถในการทำความเย็น

ความสำคัญของ PX Valve ในระบบทำความเย็น

PX Valve เป็นส่วนประกอบสำคัญที่ช่วยให้ ระบบทำความเย็น ทำงานได้อย่างมีประสิทธิภาพและแม่นยำ การควบคุมการไหลของสารทำความเย็นอย่างเหมาะสมส่งผลดีต่อ

• การประหยัดพลังงาน (Energy Saving): ระบบสามารถปรับการทำงานให้เหมาะสมกับโหลดความเย็นจริง ลดการใช้พลังงานโดยไม่จำเป็น
• การควบคุมอุณหภูมิที่แม่นยำ (Precise Temperature Control): รักษาอุณหภูมิในพื้นที่ทำความเย็นได้อย่างคงที่
• ความน่าเชื่อถือของระบบ (System Reliability): การทำงานที่เหมาะสมช่วยลดภาระการทำงานของคอมเพรสเซอร์และส่วนประกอบอื่นๆ
• ความยืดหยุ่นในการใช้งาน (Application Flexibility): รองรับสารทำความเย็นหลากหลายชนิดและการใช้งานที่แตกต่างกัน

การเลือก PX Valve ที่เหมาะสมสำหรับระบบทำความเย็น

เพื่อให้สามารถเลือก PX Valve สำหรับ ระบบทำความเย็น ได้อย่างถูกต้อง ควรมีพารามิเตอร์การออกแบบที่สำคัญดังต่อไปนี้:

• ความสามารถในการทำความเย็นที่ต้องการ (Required cooling capacity): Qo​
• ศักย์การระเหย (Evaporator potential): ΔTo​
• อุณหภูมิการควบแน่นต่ำสุด (Minimum condensing temperature): Tc​
• อุณหภูมิการระเหยต่ำสุด (Minimum evaporating temperature): To​
• แรงดันตกคร่อมวาล์วต่ำสุด (Minimum pressure drop across the valve): Δp
• ความดันตกคร่อมในท่อของเหลว, หัวจ่าย, อีวาพอเรเตอร์ (Pressure drop in liquid line, distributor, evaporator): Δpt​
• ความดันตกคร่อมในท่อดูด (Pressure drop in suction line): Δps​

ขั้นตอนที่อธิบายด้านล่างนี้จะช่วยในการเลือกวาล์วขยายตัวในระบบทำความเย็น

ขั้นตอนที่ 1: กำหนดแรงดันตกคร่อมวาล์ว (Determine the pressure drop across the valve)

แรงดันตกคร่อมวาล์ว (Δpv​) คำนวณได้จากสูตร: Δpv​=pc​−po​−(Δpt​+Δps​)

โดยที่:

• pc​ = แรงดันควบแน่น (condensation pressure)
• po​ = แรงดันระเหย (evaporation pressure)
• Δpt​ = แรงดันตกคร่อมในท่อของเหลว, หัวจ่าย, อีวาพอเรเตอร์ (pressure drop in the liquid line, distributor, evaporator ที่อัตราการไหลสูงสุดของของเหลว โดยที่วาล์วเปิดอยู่เสมอ)
• Δps​ = แรงดันตกคร่อมในท่อดูด (pressure drop in the suction line)

ขั้นตอนที่ 2: คำนวณศักย์การระเหยเมื่อเกิดการลดความเย็นยิ่งยวด (Correct the evaporator potential when sub-cooling occurs)

ศักย์การระเหยที่ถูกต้อง (Qoc​) สามารถคำนวณได้โดยอิงจากการลดความเย็นยิ่งยวด โดยใช้สูตร: Qoc​=ΔTo​⋅Fsub​

โดยที่:

• ΔTo​ = ศักย์การระเหย
• Fsub​ = ปัจจัยแก้ไขการลดความเย็นยิ่งยวด (ใช้ตารางปัจจัยแก้ไขการลดความเย็นยิ่งยวดเพื่อเลือกปัจจัยที่เหมาะสม Fsub​ ซึ่งสัมพันธ์กับค่า ΔTo​ ที่คำนวณได้ และกำหนดศักย์การระเหยที่ถูกต้อง Qoc​ จากสูตร)

ขั้นตอนที่ 3: กำหนดศักย์ที่อิงตามการใช้งาน (Determine the potential based on the application)

เพื่อให้วาล์วทำงานได้อย่างเหมาะสม ควรมีขนาดเผื่อ (oversize) เพื่อรองรับการทำงานในช่วง 25% ถึง 75% ของเวลาทำงาน ในช่วงที่วาล์วปิดเป็นส่วนใหญ่ในการใช้งานที่อาจคาดการณ์ถึงสภาวะสูงสุด (peaks) ได้ อย่างไรก็ตาม ปัจจัยแก้ไขนี้เชื่อมโยงอย่างใกล้ชิดกับอุณหภูมิการระเหย (To​) และสามารถเปลี่ยนแปลงได้ตั้งแต่ 125% สำหรับ To​=−10∘C และ 150% สำหรับ To​=−15∘C ค่าเหล่านี้ควรนำมาพิจารณาเสมอเมื่อเลือกขนาดวาล์วสำหรับการใช้งาน

ดังนั้น ความสามารถในการทำความเย็นของวาล์ว (Qv​) ควรมีค่าอย่างน้อย:Qv​=Qoc​⋅Fapp​

โดยที่:

• Qoc​ = ศักย์การระเหยที่ถูกต้อง
• Fapp​ = ปัจจัยแก้ไขการใช้งาน

ขั้นตอนที่ 4: กำหนดขนาดรูเปิดที่ต้องการ (Determine the required orifice size)

ใช้ความสามารถในการทำความเย็นที่คำนวณได้ (Qv​) แรงดันตกคร่อมวาล์ว (Δpv​) และอ้างอิงจากตารางศักย์ของวาล์วเพื่อเลือกขนาดรูเปิดที่เหมาะสมกับ PX Valve

ขั้นตอนที่ 5: การเลือกขนาดท่อของเหลว (Liquid line sizing)

เนื่องจากวาล์วมีเกณฑ์การปิด-เปิด (on-off operating criteria) ในช่วงเริ่มต้นของการเปิด (opening phase) อัตราการไหลอาจสูงขึ้นอย่างมากเมื่อเทียบกับอัตราการไหลเฉลี่ย ด้วยเหตุผลนี้ ผู้ออกแบบควรเลือกขนาดเส้นผ่านศูนย์กลางของท่อของเหลวให้มีขนาดเท่ากับขนาดรูเปิดจริงของวาล์ว เพื่อให้มั่นใจว่าแรงดันตกคร่อมจะไม่มากเกินไปในช่วงที่มีอัตราการไหลสูงสุด ซึ่งอาจส่งผลให้ความสามารถในการทำความเย็นของวาล์วลดลง
