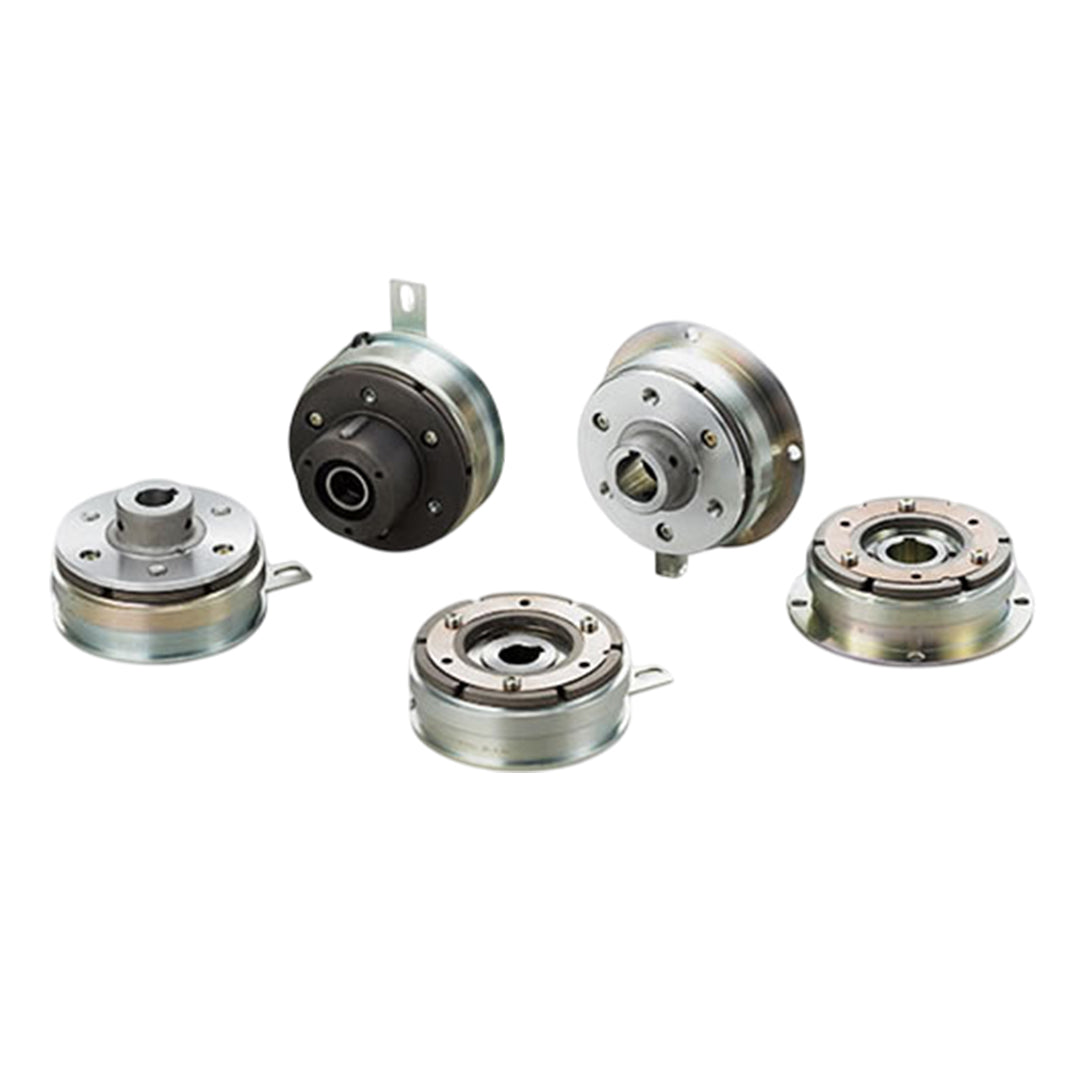

ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 126 Models code 126-12-4F-N-1.5kW-IE3
ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 126 Models code 126-12-4F-N-1.5kW-IE3
Miki Pulley
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 126 Models code 126-12-4F-N-1.5kW-IE3
คลัตช์และเบรกไฟฟ้าแม่เหล็ก (Electromagnetic Clutches & Brakes) แบรนด์ MIKI PULLEY เป็นผลิตภัณฑ์คุณภาพสูงจากญี่ปุ่นที่ได้รับความนิยมในงานอุตสาหกรรมหลากหลายประเภท เช่น เครื่องจักรอัตโนมัติ เครื่องพิมพ์ และอุปกรณ์อิเล็กทรอนิกส์ โดยมีให้เลือกหลายรุ่นตามลักษณะการใช้งาน เช่น รุ่นขนาดเล็ก (102, 112, CYT) ที่มีแรงบิดต่ำและไม่มีแบ็คลาช เหมาะกับงานที่ต้องการความแม่นยำ รุ่นอุตสาหกรรมทั่วไป (101, 111, CSZ, BSZ) ที่รองรับแรงบิดสูงและติดตั้งง่าย รวมถึงยูนิตคลัตช์-เบรก (125, 122) สำหรับควบคุมตำแหน่งอย่างแม่นยำ และรุ่นเบรกแบบสปริง (BXR, BXW, BXL, BXH) ที่ทำงานได้แม้ในกรณีไฟฟ้าดับ นอกจากนี้ยังมีมอเตอร์เบรก (BMS, BMM) ที่ผสานการทำงานของมอเตอร์และเบรกไว้ในยูนิตเดียว ตอบโจทย์งานที่ต้องการความปลอดภัยสูงและการหยุดฉุกเฉิน โดยสามารถดาวน์โหลดแคตตาล็อกและคู่มือเพิ่มเติมได้จากเว็บไซต์ MIKI PULLEY เพื่อเลือกใช้ผลิตภัณฑ์ได้ตรงตามความต้องการของแต่ละแอปพลิเคชัน
คุณสมบัติ
คุณสมบัติ
โดดเด่นด้วยคุณสมบัติด้านความแม่นยำสูง การตอบสนองที่รวดเร็ว และความน่าเชื่อถือในการใช้งานอุตสาหกรรม โดยมีแรงบิดให้เลือกตั้งแต่ 0.4 ถึงกว่า 320 N·m ครอบคลุมตั้งแต่งานขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมหนัก ผลิตภัณฑ์ถูกออกแบบให้มีโครงสร้างกะทัดรัด น้ำหนักเบา ติดตั้งง่ายและดูแลรักษาน้อย อีกทั้งยังมีรุ่นที่ไม่มีแบ็คลาชช่วยให้ส่งกำลังได้อย่างแม่นยำ ไม่เกิดการสั่นคลอน รวมถึงมีรุ่นเบรกแบบสปริงที่ทำงานแม้ในกรณีไฟฟ้าดับเพื่อเพิ่มความปลอดภัย นอกจากนี้ยังมีทางเลือกสำหรับงานเฉพาะ เช่น รุ่นที่รวมคลัตช์และเบรกในยูนิตเดียว หรือเบรกที่ติดตั้งภายในมอเตอร์ จึงเหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ เครื่องพิมพ์ อุปกรณ์อิเล็กทรอนิกส์ และงานที่ต้องการควบคุมการหมุนหรือหยุดอย่างแม่นยำในทุกสถานการณ์
ข้อมูลทั่วไป
ข้อมูลทั่วไป
เพลาอินพุตของชุดคลัตช์/เบรก 125 รุ่นเชื่อมต่อโดยตรงกับมอเตอร์สามเฟสเอนกประสงค์ เพลาเอาต์พุตสามารถสตาร์ทและหยุดซ้ำๆ ได้โดยไม่ต้องหยุดมอเตอร์ ทำให้สามารถทำงานเป็นช่วงความถี่สูงกว่าเมื่อเทียบกับการเปิดและปิดมอเตอร์ เลือกประเภทฐานหรือประเภทหน้าแปลนของการติดตั้งเครื่องจักรได้ หน้าแปลนมีพื้นผิวการติดตั้งรูปร่างเดียวกับมอเตอร์หน้าแปลนเอนกประสงค์ จึงสามารถใช้ร่วมกับตัวลดความเร็วได้
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Size | Motor output | Dynamic friction torque Td ［N･m］ | Static friction torque Ts ［N･m］ | Coil (at 20℃) | Heat resistance class | Rotating part moment of inertia ［kg･m2］ | Total work performed until readjustment of the air gap ET ［J］ | Armature pull-in time ta［s］ | Torque build-up time tp［s］ | Torque decaying time td［s］ | Mass ［kg］ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Voltage ［V］ | Wattage ［W］ | Current ［A］ | Resistance ［Ω］ | ||||||||||||
| 126-06-4F-N-0.2kW | 06 | 0.2 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 1.28×10-4 | 36×106 | C:0.020 B:0.015 |
C:0.041 B:0.033 |
C:0.020 B:0.015 |
8.9 |
| 126-08-4F-N-0.4kW | 08 | 0.4 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3.70×10-4 | 60×106 | C:0.023 B:0.016 |
C:0.051 B:0.042 |
C:0.030 B:0.025 |
13 |
| 126-10-4F-N-0.75kW-IE3 | 10 | 0.75 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 1.40×10-3 | 130×106 | C:0.025 B:0.018 |
C:0.063 B:0.056 |
C:0.050 B:0.030 |
20 |
| 126-12-4F-N-1.5kW-IE3 | 12 | 1.5 | 40 | 45 | DC24 | 25 | 1.04 | 23 | B | 3.85×10-3 | 250×106 | C:0.040 B:0.027 |
C:0.115 B:0.090 |
C:0.065 B:0.050 |
41 |
| 126-16-4F-N-2.2kW-IE3 | 16 | 2.2 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 |
C:0.160 B:0.127 |
C:0.085 B:0.055 |
54 |
| 126-16-4F-N-3.7kW-IE3 | 16 | 3.7 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 |
C:0.160 B:0.127 |
C:0.085 B:0.055 |
69 |
