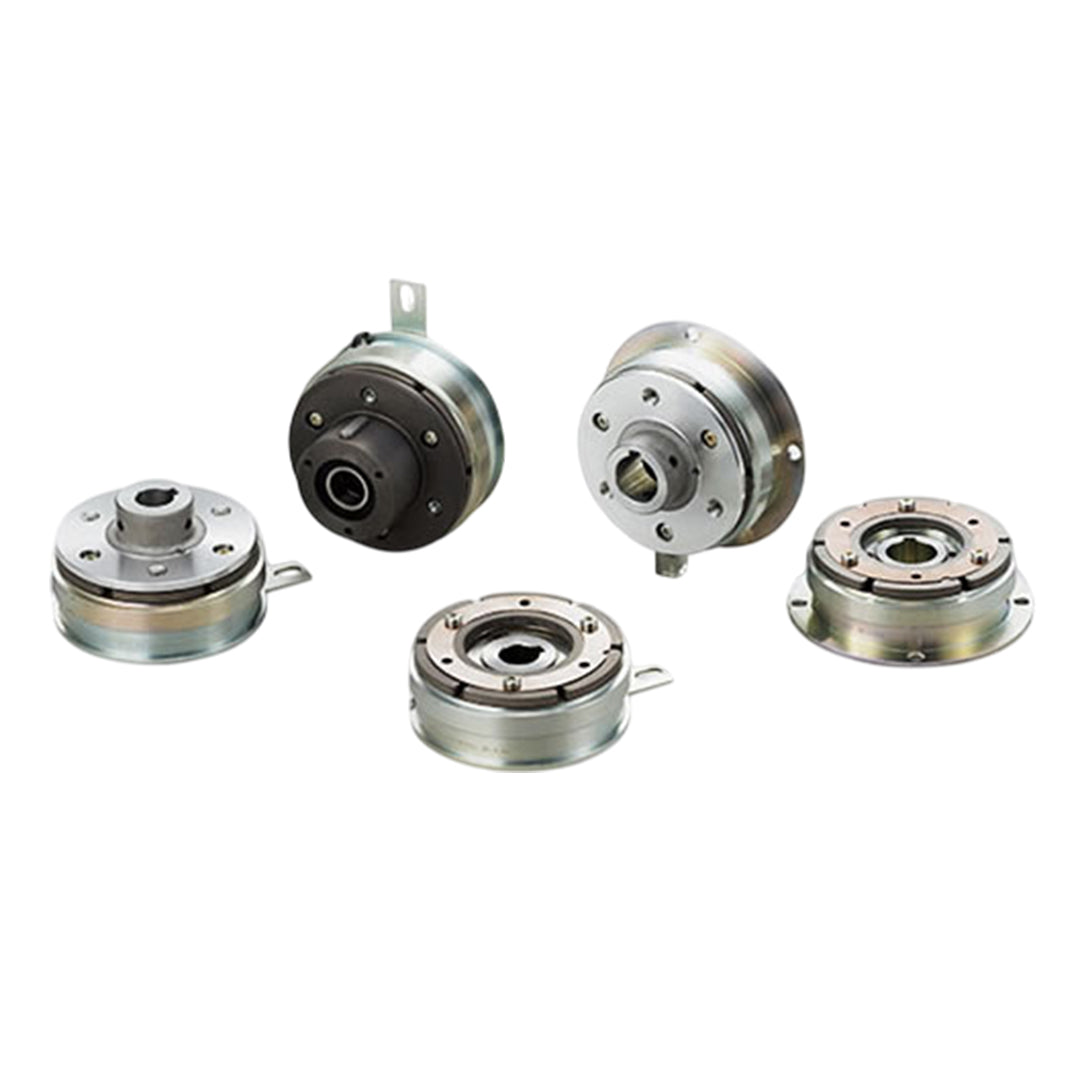

ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 125 Models code 125-08-12EG
ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 125 Models code 125-08-12EG
Miki Pulley
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 125 Models code 125-08-12EG
คลัตช์และเบรกไฟฟ้าแม่เหล็ก (Electromagnetic Clutches & Brakes) แบรนด์ MIKI PULLEY เป็นผลิตภัณฑ์คุณภาพสูงจากญี่ปุ่นที่ได้รับความนิยมในงานอุตสาหกรรมหลากหลายประเภท เช่น เครื่องจักรอัตโนมัติ เครื่องพิมพ์ และอุปกรณ์อิเล็กทรอนิกส์ โดยมีให้เลือกหลายรุ่นตามลักษณะการใช้งาน เช่น รุ่นขนาดเล็ก (102, 112, CYT) ที่มีแรงบิดต่ำและไม่มีแบ็คลาช เหมาะกับงานที่ต้องการความแม่นยำ รุ่นอุตสาหกรรมทั่วไป (101, 111, CSZ, BSZ) ที่รองรับแรงบิดสูงและติดตั้งง่าย รวมถึงยูนิตคลัตช์-เบรก (125, 122) สำหรับควบคุมตำแหน่งอย่างแม่นยำ และรุ่นเบรกแบบสปริง (BXR, BXW, BXL, BXH) ที่ทำงานได้แม้ในกรณีไฟฟ้าดับ นอกจากนี้ยังมีมอเตอร์เบรก (BMS, BMM) ที่ผสานการทำงานของมอเตอร์และเบรกไว้ในยูนิตเดียว ตอบโจทย์งานที่ต้องการความปลอดภัยสูงและการหยุดฉุกเฉิน โดยสามารถดาวน์โหลดแคตตาล็อกและคู่มือเพิ่มเติมได้จากเว็บไซต์ MIKI PULLEY เพื่อเลือกใช้ผลิตภัณฑ์ได้ตรงตามความต้องการของแต่ละแอปพลิเคชัน
คุณสมบัติ
คุณสมบัติ
โดดเด่นด้วยคุณสมบัติด้านความแม่นยำสูง การตอบสนองที่รวดเร็ว และความน่าเชื่อถือในการใช้งานอุตสาหกรรม โดยมีแรงบิดให้เลือกตั้งแต่ 0.4 ถึงกว่า 320 N·m ครอบคลุมตั้งแต่งานขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมหนัก ผลิตภัณฑ์ถูกออกแบบให้มีโครงสร้างกะทัดรัด น้ำหนักเบา ติดตั้งง่ายและดูแลรักษาน้อย อีกทั้งยังมีรุ่นที่ไม่มีแบ็คลาชช่วยให้ส่งกำลังได้อย่างแม่นยำ ไม่เกิดการสั่นคลอน รวมถึงมีรุ่นเบรกแบบสปริงที่ทำงานแม้ในกรณีไฟฟ้าดับเพื่อเพิ่มความปลอดภัย นอกจากนี้ยังมีทางเลือกสำหรับงานเฉพาะ เช่น รุ่นที่รวมคลัตช์และเบรกในยูนิตเดียว หรือเบรกที่ติดตั้งภายในมอเตอร์ จึงเหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ เครื่องพิมพ์ อุปกรณ์อิเล็กทรอนิกส์ และงานที่ต้องการควบคุมการหมุนหรือหยุดอย่างแม่นยำในทุกสถานการณ์
ข้อมูลทั่วไป
ข้อมูลทั่วไป
คลัตช์และเบรกแบบป้องกันการหยดเหล่านี้มีโครงสร้างแบบแยกเพลาของคลัตช์และเบรกภายในตัวเรือนโลหะผสมน้ำหนักเบา กำลังไฟฟ้าจะส่งออกจากเพลาอินพุตไปยังเพลาเอาต์พุตอย่างต่อเนื่อง เพลาเอาต์พุตจะถูกเบรกเมื่อกระแสไฟฟ้าของคลัตช์ถูกปิดและเบรกได้รับพลังงานในการตอบสนอง รุ่นเหล่านี้มาพร้อมกับฐานยึดแบบแผ่นเหล็กหรือแบบหล่อ (ประเภท E) การติดตั้งทำได้ง่ายและมีอายุการใช้งานยาวนาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Size | Dynamic friction torque Td ［N・m］ | Static friction torque Ts ［N・m］ | Coil (at 20℃) | Heat resistance class | Max. rotation speed ［min-1］ | Rotating part moment of inertia J ［kg・m2］ | Total work performed until readjustment of the air gap ET ［J］ | Armature pull-in time ta ［s］ | Torque rise time tp ［s］ | Torque extinction time td ［s］ | Mass ［kg］ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Voltage ［V］ | Wattage ［W］ | Current ［A］ | Resistance ［Ω］ | ||||||||||||
| 125-06-12EG | 06 | 5 | 5.5 | 24 DC | 11 | 0.46 | 52 | B | 3000 | 1.28×10-4 | 36×106 | C: 0.020/B: 0.015 | C: 0.041/B: 0.033 | C: 0.020/B: 0.015 | 2.1 |
| 125-08-12EG | 08 | 10 | 11 | 24 DC | 15 | 0.63 | 38 | B | 3000 | 3.70×10-4 | 60×106 | C: 0.023/B: 0.016 | C: 0.051/B: 0.042 | C: 0.030/B: 0.025 | 4.2 |
| 125-10-12EG | 10 | 20 | 22 | 24 DC | 20 | 0.83 | 29 | B | 3000 | 1.40×10-3 | 130×106 | C: 0.025/B: 0.018 | C: 0.063/B: 0.056 | C: 0.050/B: 0.030 | 6.8 |
| 125-12-12EG | 12 | 40 | 45 | 24 DC | 25 | 1.04 | 23 | B | 3000 | 3.85×10-3 | 250×106 | C: 0.040/B: 0.027 | C: 0.115/B: 0.090 | C: 0.065/B: 0.050 | 12 |
| 125-16-12EG | 16 | 80 | 90 | 24 DC | 35 | 1.46 | 16 | B | 3000 | 1.35×10-2 | 470×106 | C: 0.050/B: 0.035 | C: 0.160/B: 0.127 | C: 0.085/B: 0.055 | 22 |
