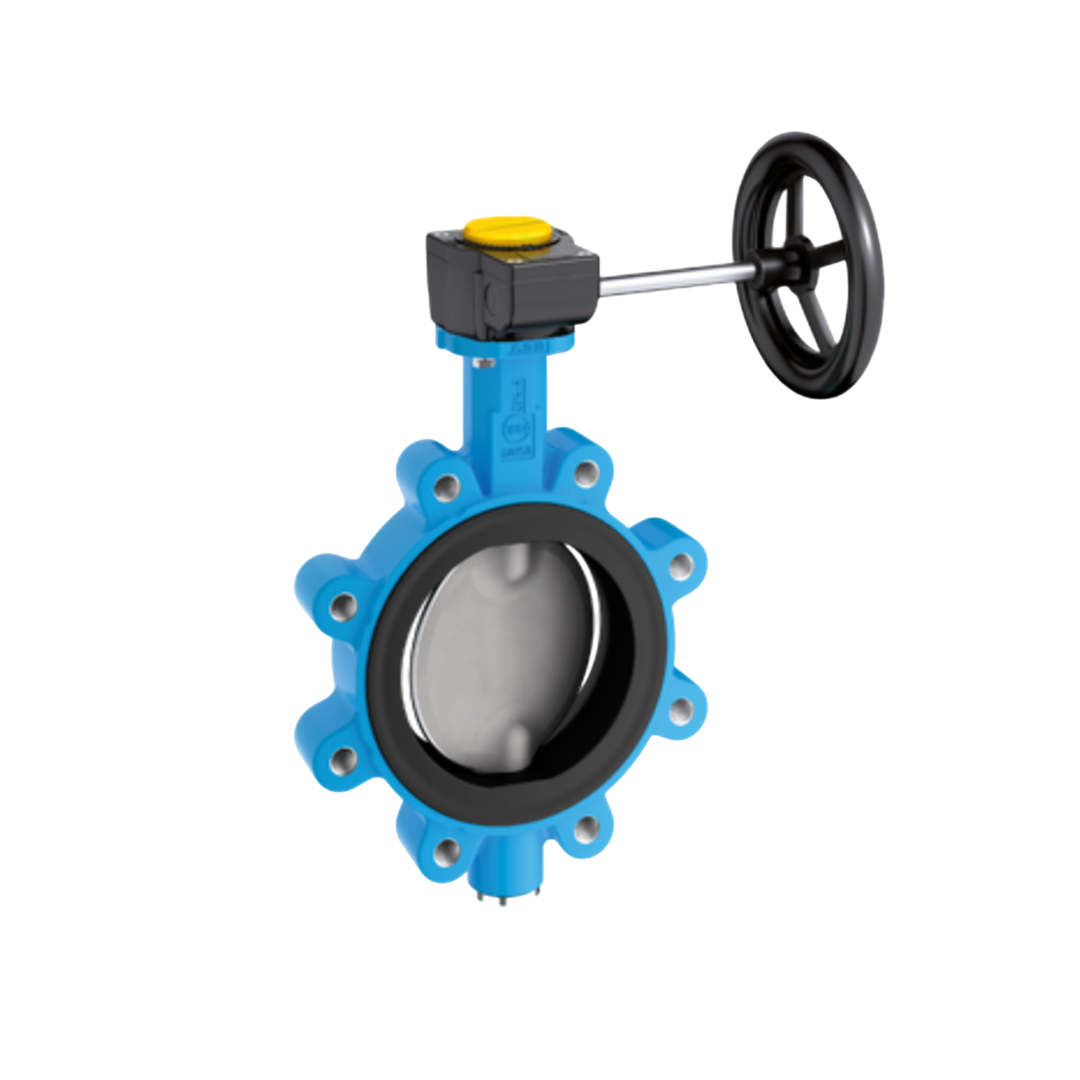

EBRO Butterfly Valve Wafer Type Z014-A Water GGG-40 Cast Iron 500 DN 20 นิ้ว 16 บาร์

Name: EBRO Butterfly Valve Wafer Type Z014-A Water GGG-40 Cast Iron 500 DN 20 นิ้ว 16 บาร์
Brand: EBRO
Price: 47529.10 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

47,529.10 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด EBRO Butterfly Valve Wafer Type Z014-A Water GGG-40 Cast Iron 500 DN 20 นิ้ว 16 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติสำหรับงานน้ำ

ความทนทานต่อการกัดกร่อนสูง: วัสดุที่ใช้ในรุ่น Z 014-A จะถูกเลือกสรรมาเป็นพิเศษเพื่อให้ทนทานต่อการกัดกร่อนจากน้ำ, สารเคมีที่อาจปนเปื้อนในน้ำ, หรือน้ำทะเล
การซีลที่เชื่อถือได้สำหรับน้ำ: ออกแบบและผลิตเพื่อให้มีการซีลที่แน่นหนา ป้องกันการรั่วไหลของน้ำ
วัสดุที่เหมาะสมกับน้ำ: ชิ้นส่วนต่างๆ ของวาล์ว เช่น ตัววาล์ว, แผ่นดิสก์, และวัสดุซีล (Liner/Seat) จะถูกเลือกสรรเพื่อให้ทนทานต่อชนิดของน้ำที่ใช้งาน
แรงบิดในการทำงานต่ำ: ช่วยให้การเปิด-ปิดวาล์วเป็นไปอย่างราบรื่น และสามารถใช้ตัวขับเคลื่อน (Actuator) ขนาดที่เหมาะสมได้
โครงสร้างแบบเวเฟอร์ (Wafer Type): มีขนาดกะทัดรัด น้ำหนักเบา และติดตั้งง่ายระหว่างหน้าแปลนท่อ
อายุการใช้งานยาวนานและความน่าเชื่อถือสูง: ผลิตตามมาตรฐานคุณภาพสูงของ EBRO Armaturen ทำให้มั่นใจได้ถึงความทนทานและการทำงานที่สม่ำเสมอในสภาพแวดล้อมที่ท้าทาย
Bearing รองรับเพลา (ในบางรุ่น): ช่วยให้เพลาหมุนได้อย่างราบรื่น และลดการสึกหรอ
ติดตั้งได้ทุกตำแหน่ง: สามารถติดตั้งได้ทั้งในแนวตั้ง แนวนอน หรือแนวเฉียง
วัสดุพิเศษ: มักจะใช้วัสดุพิเศษ เช่น สแตนเลสเกรดสูง (เช่น Duplex Stainless Steel, Super Duplex Stainless Steel), โลหะผสมพิเศษ หรือมีการเคลือบพิเศษ เพื่อเพิ่มความทนทานต่อการกัดกร่อน

การติดตั้ง

ตรวจสอบวาล์วและท่อ: ตรวจสอบให้แน่ใจว่าวาล์ว Z 014-A มีขนาดและวัสดุที่เหมาะสมกับการใช้งานน้ำ และท่ออยู่ในสภาพดี สะอาด ไม่มีสิ่งสกปรกหรือความเสียหาย
จัดตำแหน่งหน้าแปลน: จัดตำแหน่งหน้าแปลนของท่อให้ตรงกัน และตรวจสอบให้แน่ใจว่ามีปะเก็น (Gasket) ที่เหมาะสมระหว่างหน้าแปลนทั้งสองด้าน (วัสดุของปะเก็นควรทนทานต่อสารเคมีที่อาจมีในน้ำด้วย)
สอดวาล์ว: สอดวาล์วปีกผีเสื้อเข้าไประหว่างหน้าแปลน โดยให้รูสำหรับสลักเกลียว (Bolt Hole) ตรงกัน
ใส่และขันสลักเกลียว: ใส่สลักเกลียวและขันน็อตให้แน่นอย่างสม่ำเสมอแบบไขว้ เพื่อให้วาล์วและหน้าแปลนยึดติดกันอย่างมั่นคงและป้องกันการรั่วไหลของน้ำ
ตรวจสอบการทำงาน: หลังจากติดตั้งเสร็จแล้ว ให้ทดลองเปิด-ปิดวาล์วเพื่อตรวจสอบการทำงานที่ราบรื่น และตรวจสอบรอยรั่วบริเวณหน้าแปลน

การใช้งานทั่วไปสำหรับงานน้ำ

ระบบน้ำทะเล: ในโรงงาน Desalination, ระบบระบายความร้อนด้วยน้ำทะเล, ระบบบนเรือ, และโครงสร้างทางทะเลอื่นๆ
ระบบบำบัดน้ำเสีย: โดยเฉพาะน้ำเสียที่มีสารเคมีหรือสิ่งปนเปื้อนที่อาจกัดกร่อน
โรงงานอุตสาหกรรม: ในกระบวนการที่ใช้น้ำที่มีสารเคมีเจือปน หรือน้ำที่อาจก่อให้เกิดการกัดกร่อน
ระบบผลิตน้ำปราศจากไอออน (Deionized Water Systems): ซึ่งน้ำมีความบริสุทธิ์สูงและอาจมีฤทธิ์กัดกร่อนต่อวัสดุบางชนิด
สระว่ายน้ำและระบบบำบัดน้ำในสระ: ที่มีการใช้สารเคมีในการฆ่าเชื้อ
ระบบดับเพลิง: โดยเฉพาะในบริเวณใกล้ชายทะเลที่อาจสัมผัสกับไอเกลือ
ตัววาล์ว (Body): สแตนเลสเกรดสูง (เช่น Duplex Stainless Steel, Super Duplex Stainless Steel), หรือเหล็กหล่อ/เหล็กดัดที่มีการเคลือบพิเศษ
แผ่นดิสก์ (Disc): สแตนเลสเกรดสูง (เช่น Duplex Stainless Steel, Super Duplex Stainless Steel), หรือโลหะผสมพิเศษ
เพลา (Stem): สแตนเลสเกรดสูง
ปลอกหุ้ม (Seat / Liner): EPDM (ทนทานต่อน้ำและสารเคมีหลายชนิด), Viton® / FKM (ทนทานต่อสารเคมีและอุณหภูมิสูง), หรือ PTFE (ทนทานต่อสารเคมีหลากหลายชนิด)

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

Pt.	Description	Material	Material-No.	ASTM
1	Body	Nodular Cast Iron GGG-40	0.7040	60-40-18
		Nodular Cast Iron GGG-40.3	0.7043
2	Seat	NBR (Nitrile butadiene rubber)
		EPDM (Ethylene propylene diene monomer rubber)
		CSM (Chlorosulfonated polyethylene rubber)
		FPM (Fluorocarbon rubber)
		VSI (Silicon rubber)
		SBR-green (Styrene butadiene rubber)
3/4	Bearing bush	Brass MS 58	2.0401	B 45
		Polyamide PA 66
		PTFE (Polytetrafluoroethylene)
5	Seal DIN 7603	Copper Cu
6	Plug screw DIN 908	Stainless Steel G-X5CrNiMo19-11-2	1.4408	CF8M
7	Set screw DIN 915	Steel 45 H galvanized
		Stainless Steel A4-70
8	Disc	Steel ST 52.3	1.0570	572-50
		Stainless Steel X5CrNi18-10	1.4301	304
		G-X5CrNiMo19-11-2	1.4408	CF8M
		X2CrNiMo17-12-2	1.4404	316 L
		X6CrNiMoTi17-12-2	1.4571	316 Ti
		G-X2CrNiMoN26-7-4	1.4469	F 51
		Hastelloy	2.4883	Hastelloy
		Aluminium Bronze G-CuAl10Ni	2.0975	C 95800
		Coating: Halar, Rilsan, NBR, EPDM
		Surface quality: electropolished, mirror finished
9/10	Shafts	Stainless Steel X14CrMoS17	1.4104	430 F
		Stainless Steel X5/(X2)CrNiMo17-12-2	1.4401/1.4404	316
		Hastelloy	2.4883	Hastelloy
11	O-ring	NBR (Nitrile butadiene rubber)
		FPM (Fluorocarbon rubber)
12	TS-disc	Nodular Cast Iron GGG-40	0.7040	60-40-18
		Stainless Steel G-X5CrNiMo19-11-2	1.4408	CF8M
		Aluminium Bronze G-CuAl10Ni	2.0975	C 95800
		Coating: Halar, Rilsan
		Surface quality: electropolished, mirror finished
13	TS-shaft	Stainless Steel X14CrMoS17	1.4104	430 F
		Stainless Steel X39CrMo17-1	1.4122
		Stainless Steel X5CrNiMo17-12-2	1.4401	316
14	Sleeve	Stainless Steel X5CrNi18-10	1.4301	304
15	O-ring	NBR (Nitrile butadiene rubber)
		FPM (Fluorocarbon rubber)
16	Retaining ring	Stainless Steel X39CrMo17-1	1.4122
17	O-ring	NBR (Acrylonitrile butadiene rubber)
18	Shaft retainer	Brass MS 58	2.0401	B 45
19	Cover plate	Grey Cast Iron GG-25	0.6025	40 B
20	Screw	Steel 45 H galvanized
		Stainless Steel A2-70
		Stainless Steel A4-70		B8M

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter)	DN 20 - DN 600 (เฉพาะ DN 20 รองรับเฉพาะ PN10/16 เท่านั้น)
ระยะห่างหน้าประกบ (Face-to-face)	EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1
มาตรฐานหน้าแปลนที่รองรับ (Flange accommodation)	EN 1092 PN 6/10/16 ASME Class 150 AS 4087 PN 16
รูปแบบพื้นผิวหน้าแปลน (Flange Surface Design)	EN 1092 Form A/B ASME RF (Raised Face), FF (Flat Face)
หน้าแปลนด้านบน (Top flange)	EN ISO 5211
การมาร์กผลิตภัณฑ์ (Marking)	EN 19
การทดสอบการรั่วซึม (Tightness check)	EN 12266 (Leakage rate A) ISO 5208, Category 3
ช่วงอุณหภูมิที่รองรับ (Temperature range)	-40°C ถึง +200°C (ขึ้นอยู่กับความดัน, สื่อของเหลว, และวัสดุที่ใช้)
แรงดันใช้งานสูงสุด (Operating pressure)	สูงสุด 16 บาร์
