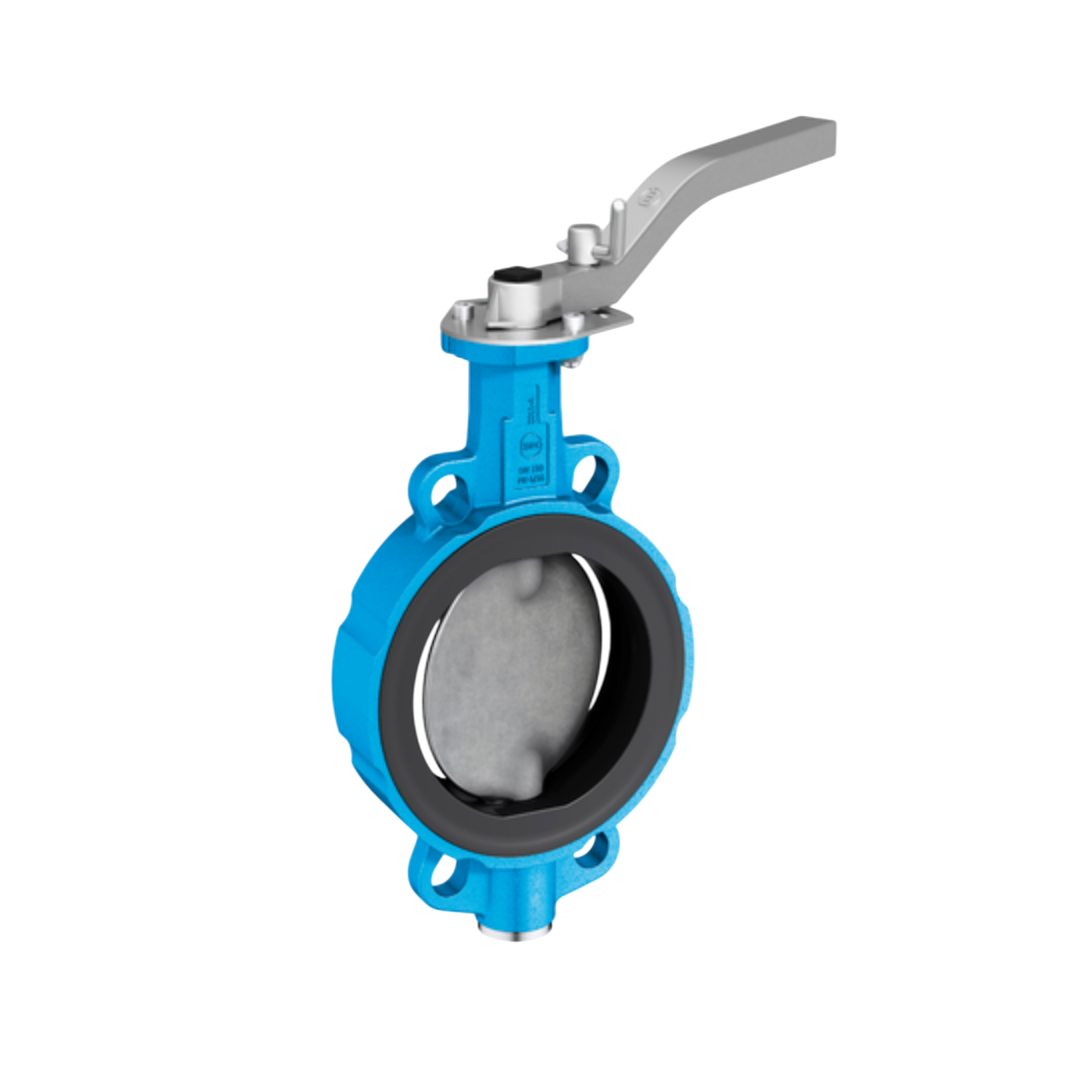

EBRO Butterfly Valve Wafer Type Z011-A Water GG25 Grey Cast Iron 25 DN 1 นิ้ว 16 บาร์
EBRO Butterfly Valve Wafer Type Z011-A Water GG25 Grey Cast Iron 25 DN 1 นิ้ว 16 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,830.46 ฿
ราคาปกติ
ราคาโปรโมชัน
2,830.46 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type Z011-A Water GG25 Grey Cast Iron 25 DN 1 นิ้ว 16 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติสำหรับงานน้ำ
- การซีลที่เชื่อถือได้สำหรับน้ำ: ออกแบบและผลิตเพื่อให้มีการซีลที่แน่นหนา ป้องกันการรั่วไหลของน้ำ
- วัสดุที่เหมาะสมกับน้ำ: ชิ้นส่วนต่างๆ ของวาล์ว เช่น ตัววาล์ว, แผ่นดิสก์, และวัสดุซีล (Liner/Seat) จะถูกเลือกสรรเพื่อให้ทนทานต่อการกัดกร่อนและสารเคมีที่อาจปนเปื้อนในน้ำ
- แรงบิดในการทำงานต่ำ: ช่วยให้การเปิด-ปิดวาล์วเป็นไปอย่างราบรื่น และสามารถใช้ตัวขับเคลื่อน (Actuator) ขนาดที่เหมาะสมได้
- โครงสร้างแบบเวเฟอร์ (Wafer Type): มีขนาดกะทัดรัด น้ำหนักเบา และติดตั้งง่ายระหว่างหน้าแปลนท่อ
- อายุการใช้งานยาวนานและความน่าเชื่อถือสูง: ผลิตตามมาตรฐานคุณภาพสูงของ EBRO Armaturen ทำให้มั่นใจได้ถึงความทนทานและการทำงานที่สม่ำเสมอ
- Bearing รองรับเพลาสามจุด (ในบางรุ่น): ช่วยป้องกันการโก่งตัวของเพลา ทำให้การทำงานของวาล์วเป็นไปอย่างราบรื่น
- ติดตั้งได้ทุกตำแหน่ง: สามารถติดตั้งได้ทั้งในแนวตั้ง แนวนอน หรือแนวเฉียง
- ไม่ต้องการการบำรุงรักษามากนัก: ด้วยโครงสร้างที่แข็งแรงและการออกแบบที่ดี ทำให้ต้องการการบำรุงรักษาน้อย
การติดตั้งสำหรับงานน้ำ
- ตรวจสอบวาล์วและท่อ: ตรวจสอบให้แน่ใจว่าวาล์ว Z 011-A มีขนาดและวัสดุที่เหมาะสมกับการใช้งานน้ำ และท่ออยู่ในสภาพดี สะอาด ไม่มีสิ่งสกปรกหรือความเสียหาย
- จัดตำแหน่งหน้าแปลน: จัดตำแหน่งหน้าแปลนของท่อให้ตรงกัน และตรวจสอบให้แน่ใจว่ามีปะเก็น (Gasket) ที่เหมาะสมระหว่างหน้าแปลนทั้งสองด้าน (โดยทั่วไปใช้วัสดุยาง เช่น EPDM หรือ NBR)
- สอดวาล์ว: สอดวาล์วปีกผีเสื้อเข้าไประหว่างหน้าแปลน โดยให้รูสำหรับสลักเกลียว (Bolt Hole) ตรงกัน
- ใส่และขันสลักเกลียว: ใส่สลักเกลียวและขันน็อตให้แน่นอย่างสม่ำเสมอแบบไขว้ เพื่อให้วาล์วและหน้าแปลนยึดติดกันอย่างมั่นคงและป้องกันการรั่วไหลของน้ำ
- ตรวจสอบการทำงาน: หลังจากติดตั้งเสร็จแล้ว ให้ทดลองเปิด-ปิดวาล์วเพื่อตรวจสอบการทำงานที่ราบรื่น และตรวจสอบรอยรั่วบริเวณหน้าแปลน
การใช้งานทั่วไปสำหรับงานน้ำ
- ระบบประปาและสุขาภิบาล: ควบคุมการไหลของน้ำดีในระบบจ่ายน้ำ
- ระบบบำบัดน้ำเสีย: ควบคุมการไหลของน้ำเสียและสารเคมีที่ใช้ในการบำบัด
- ระบบชลประทาน: ควบคุมการไหลของน้ำในระบบส่งน้ำเพื่อการเกษตร
- ระบบ HVAC (Heating, Ventilation, and Air Conditioning): ควบคุมการไหลของน้ำเย็นและน้ำร้อนในระบบปรับอากาศและทำความร้อน
- ระบบดับเพลิง: ควบคุมการไหลของน้ำในระบบดับเพลิง
- กระบวนการทางอุตสาหกรรม: ใช้ในการควบคุมการไหลของน้ำในกระบวนการผลิตต่างๆ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ส่วนประกอบ | วัสดุ | หมายเหตุ / คุณสมบัติเด่น |
| ตัววาล์ว (Body) | - เหล็กหล่อ (GG25) - เหล็กดัด (GGG40/50) - สแตนเลส | เลือกตามความต้องการด้านความแข็งแรงและการทนต่อการกัดกร่อน |
| แผ่นดิสก์ (Disc) | - สแตนเลส (Stainless Steel) - เหล็กดัดเคลือบ | สแตนเลสทนการกัดกร่อน เหล็กดัดเคลือบช่วยลดต้นทุนแต่ยังทนต่อสภาพแวดล้อม |
| เพลา (Stem) | - สแตนเลส (Stainless Steel) | แข็งแรง ทนทาน ไม่เป็นสนิม |
| ปลอกหุ้ม (Seat / Liner) | - EPDM (นิยมสำหรับน้ำ) - NBR (เหมาะกับน้ำมันและน้ำ) - อื่นๆ (ตามความเหมาะสม) | เลือกตามประเภทของของไหลและอุณหภูมิการใช้งาน |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด (Nominal Diameter) | DN 20 – DN 1200 (DN 20 รองรับเฉพาะ PN 10/16) |
| มาตรฐานความยาว (Face-to-Face) | - EN 558 Series 20 - ISO 5752 Series 20 - API 609 Table 1 |
| มาตรฐานการต่อหน้าแปลน (Flange accommodation) | - EN 1092 PN 6/10/16 - ASME Class 150 - AS 4087 PN 16 |
| พื้นผิวหน้าแปลน (Flange Surface Design) | - EN 1092 Form A/B - ASME RF (Raised Face), FF (Flat Face) |
| หน้าแปลนด้านบน (Top Flange) | EN ISO 5211 |
| มาตรฐานการทำเครื่องหมาย (Marking) | EN 19 |
| การทดสอบการรั่วซึม (Tightness Check) | - EN 12266 (Leakage rate A) - ISO 5208, Category 3 |
| ช่วงอุณหภูมิ (Temperature Range) | -40°C ถึง +200°C (ขึ้นอยู่กับแรงดัน, ของไหล, และวัสดุ) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 16 บาร์ |
ขนาดตัวสินค้า
| DN [mm] | 25 |
| Size [in] | 1 |
| A | 104 |
| B | 45 |
| C | 149 |
| D | 63 |
| Di | 31.5 |
| E | 33 |
| F | 54 |
| Flange | F04 |
| H1 | 11 |
| H2 | 12 |
| Z Piece shaft | 1.3 |
| TS-shaft | - |
