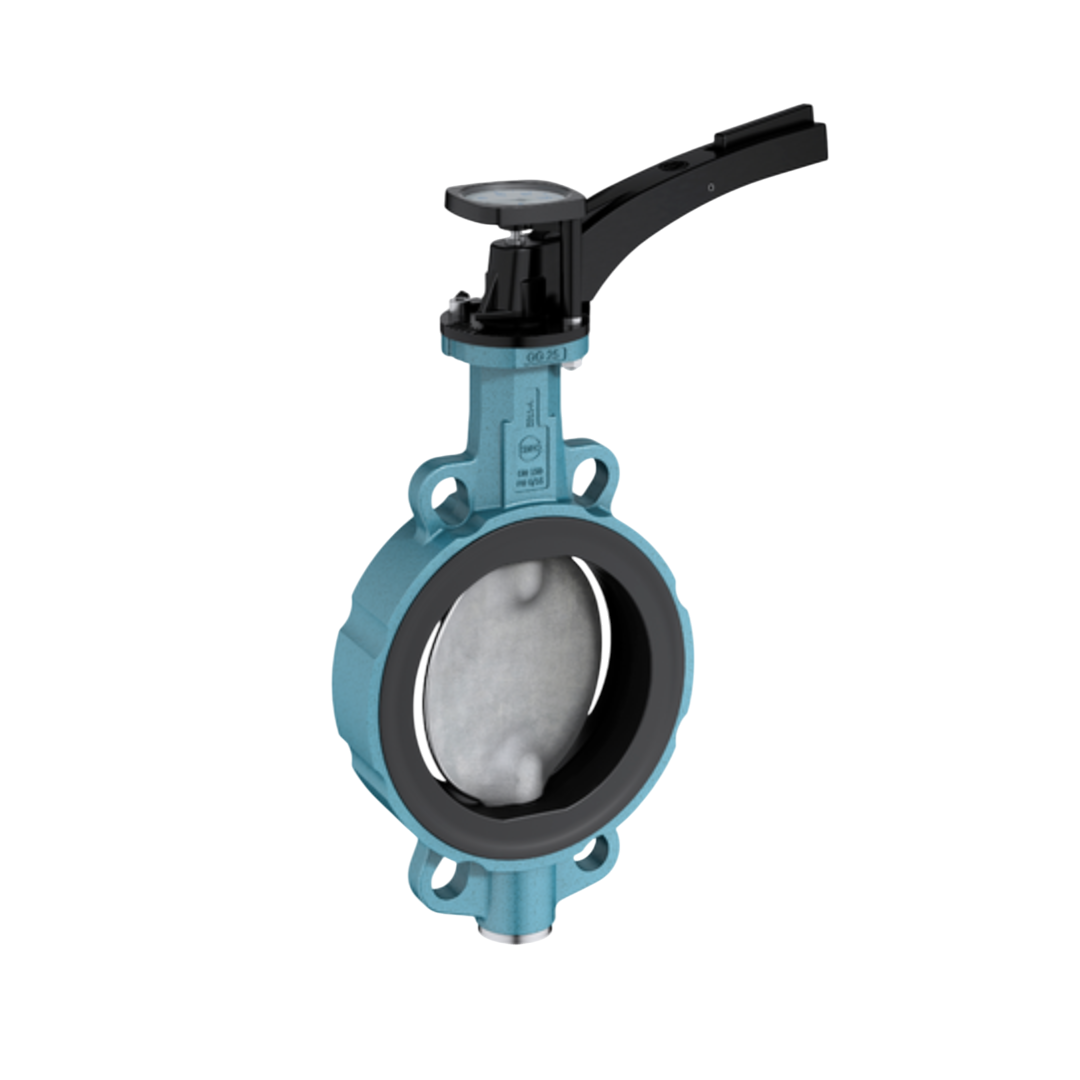

EBRO Butterfly Valve Wafer Type Z011-A therm GG25 Grey Cast Iron 65 DN 2½ นิ้ว 16 บาร์
EBRO Butterfly Valve Wafer Type Z011-A therm GG25 Grey Cast Iron 65 DN 2½ นิ้ว 16 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,931.20 ฿
ราคาปกติ
ราคาโปรโมชัน
3,931.20 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type Z011-A therm GG25 Grey Cast Iron 65 DN 2½ นิ้ว 16 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- วาล์วผีเสื้อ EBRO Therm พร้อมรองรับการติดตั้งเทอร์โมมิเตอร์, เซนเซอร์วัดอุณหภูมิอิเล็กทรอนิกส์ (PT 100) หรือแผ่นระบุรหัสระบบ
- วาล์วจะถูกจัดส่งพร้อมฝาปิดรูติดตั้งที่ปิดสนิท และเทอร์โมมิเตอร์จะแพ็คแยกต่างหากพร้อมการระบุชัดเจนเพื่อป้องกันการสับสน
- เทคโนโลยี บีเมทัลลิกเฮลิกซ์ ที่จดสิทธิบัตร ช่วยให้ตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิได้อย่างรวดเร็ว
- ตำแหน่งการติดตั้งเซนเซอร์ที่อยู่ภายในแผ่นจานวาล์ว ช่วยป้องกันไม่ให้เกิดอุณหภูมิผสมระหว่างตัวกลาง (ของไหล) กับตัววาล์ว
การติดตั้ง
- ตรวจสอบวาล์วและท่อ: ตรวจสอบให้แน่ใจว่าวาล์ว Z 011-A therm มีขนาดและวัสดุที่เหมาะสมกับการใช้งาน และท่ออยู่ในสภาพดี สะอาด ไม่มีสิ่งสกปรกหรือความเสียหาย
- จัดตำแหน่งหน้าแปลน: จัดตำแหน่งหน้าแปลนของท่อให้ตรงกัน และตรวจสอบให้แน่ใจว่ามีปะเก็น (Gasket) ที่เหมาะสมระหว่างหน้าแปลนทั้งสองด้าน
- สอดวาล์ว: สอดวาล์วปีกผีเสื้อเข้าไประหว่างหน้าแปลน โดยให้รูสำหรับสลักเกลียว (Bolt Hole) ตรงกัน
- ใส่และขันสลักเกลียว: ใส่สลักเกลียวและขันน็อตให้แน่นอย่างสม่ำเสมอแบบไขว้ เพื่อให้วาล์วและหน้าแปลนยึดติดกันอย่างมั่นคงและป้องกันการรั่วไหล
- ตรวจสอบการทำงาน: หลังจากติดตั้งเสร็จแล้ว ให้ทดลองเปิด-ปิดวาล์วเพื่อตรวจสอบการทำงานที่ราบรื่น และตรวจสอบรอยรั่วบริเวณหน้าแปลน
การใช้งานทั่วไป
- ระบบ HVAC (Heating, Ventilation, and Air Conditioning): ควบคุมการไหลของน้ำร้อน น้ำเย็น และสารทำความเย็น พร้อมตรวจสอบอุณหภูมิในระบบปรับอากาศและทำความร้อน
- ระบบน้ำและบำบัดน้ำเสีย: ควบคุมการไหลของน้ำดิบ น้ำประปา น้ำเสีย และสารเคมีที่ใช้ในการบำบัด พร้อมตรวจสอบอุณหภูมิในกระบวนการต่างๆ
- อุตสาหกรรมอาหารและเครื่องดื่ม: ควบคุมการไหลและตรวจสอบอุณหภูมิของวัตถุดิบและผลิตภัณฑ์ในกระบวนการผลิต
- อุตสาหกรรมเคมีและปิโตรเคมี: ควบคุมการไหลและตรวจสอบอุณหภูมิของสารเคมีและผลิตภัณฑ์ปิโตรเลียม (ต้องเลือกวัสดุที่เหมาะสมกับสารเคมี)
- กระบวนการทางอุตสาหกรรมอื่นๆ: ใช้ในการควบคุมการไหลและตรวจสอบอุณหภูมิของเหลวในหลากหลายกระบวนการผลิต
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ตัววาล์ว (Body) | โครงสร้างหลักของวาล์ว รองรับชิ้นส่วนอื่นๆ และเชื่อมต่อกับหน้าแปลนท่อ วัสดุ: เหล็กหล่อ (GG25), เหล็กดัด (GGG40/50), สแตนเลส |
| แผ่นดิสก์ (Disc) | ส่วนที่หมุนเพื่อเปิด-ปิด หรือควบคุมการไหลของของเหลว วัสดุ: สแตนเลส หรือวัสดุทนการกัดกร่อน |
| เพลา (Stem) | เชื่อมต่อแผ่นดิสก์กับตัวควบคุม เช่น คันโยกหรือตัวขับเคลื่อน วัสดุ: สแตนเลส ทนแรงบิด |
| ปลอกหุ้ม (Liner/Seat) | บุภายในตัววาล์ว ซีลกับแผ่นดิสก์เพื่อป้องกันการรั่ว วัสดุ: EPDM, NBR, PTFE, Viton ขึ้นอยู่กับสื่อและอุณหภูมิ |
| บูช (Bushings/Bearings) | รองรับเพลา ลดการสึกหรอ ในรุ่น Z 011-A therm มี Bearing รองรับเพลาสามจุด เพื่อเพิ่มความมั่นคงและลดการโก่งตัวของเพลา |
| ชุดซีลเพลา (Stem Sealing) | ซีลรอบเพลา ป้องกันการรั่วซึมของของเหลวจากจุดหมุน รูปแบบ: O-ring, Packing หรือซีลชนิดอื่นๆ |
| เทอร์โมมิเตอร์ | วัดและแสดงอุณหภูมิของของเหลว รูปแบบ: เข็ม (Dial) หรือดิจิตอล ขึ้นอยู่กับการออกแบบ |
| ส่วนควบคุม (Actuator/Hand Lever) | เปิด-ปิดหรือควบคุมตำแหน่งของแผ่นดิสก์ ชนิด: มือโยก (ขนาดเล็ก), ขับเคลื่อนด้วยลม (Pneumatic), ไฟฟ้า (Electric) |
| สลักเกลียวและน็อต | ใช้ยึดวาล์วเข้ากับหน้าแปลนท่อ |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter (DN) | DN 20 - DN 200 (มีเฉพาะแบบคันโยกมือ) |
| Series ที่รองรับ | Z 011-A และ Z 014-A |
| Face-to-Face | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 |
| Flange Accommodation | EN 1092 PN 6/10/16 ASME Class 150 |
| Lap-joint Flange | EN 1092 |
| Weld-on Flange | EN 1092 |
| Flange Surface Design | EN 1092 Form A/B ASME RF, FF |
| Top Flange | EN ISO 5211 |
| Marking | EN 19 |
| Tightness Check | EN 12266 (Leakage rate A) ISO 5208, Category 3 |
| Temperature Range | -20°C ถึง +130°C (ขึ้นอยู่กับแรงดัน, สื่อ, และวัสดุ) |
| Operating Pressure | สูงสุด 16 bar |
| Vacuum | 1 mbar absolute |
ขนาดตัวสินค้า
| DN [mm] | 65 |
| Size [in] | 2½ |
| A | 134 |
| B | 93 |
| C | 227 |
| D | 115 |
| Di | 63.5 |
| E | 46 |
| F | 54 |
| H | 70 |
| L | 155 |
| Z | 45 |
| Weight [kg] | 3.1 |
