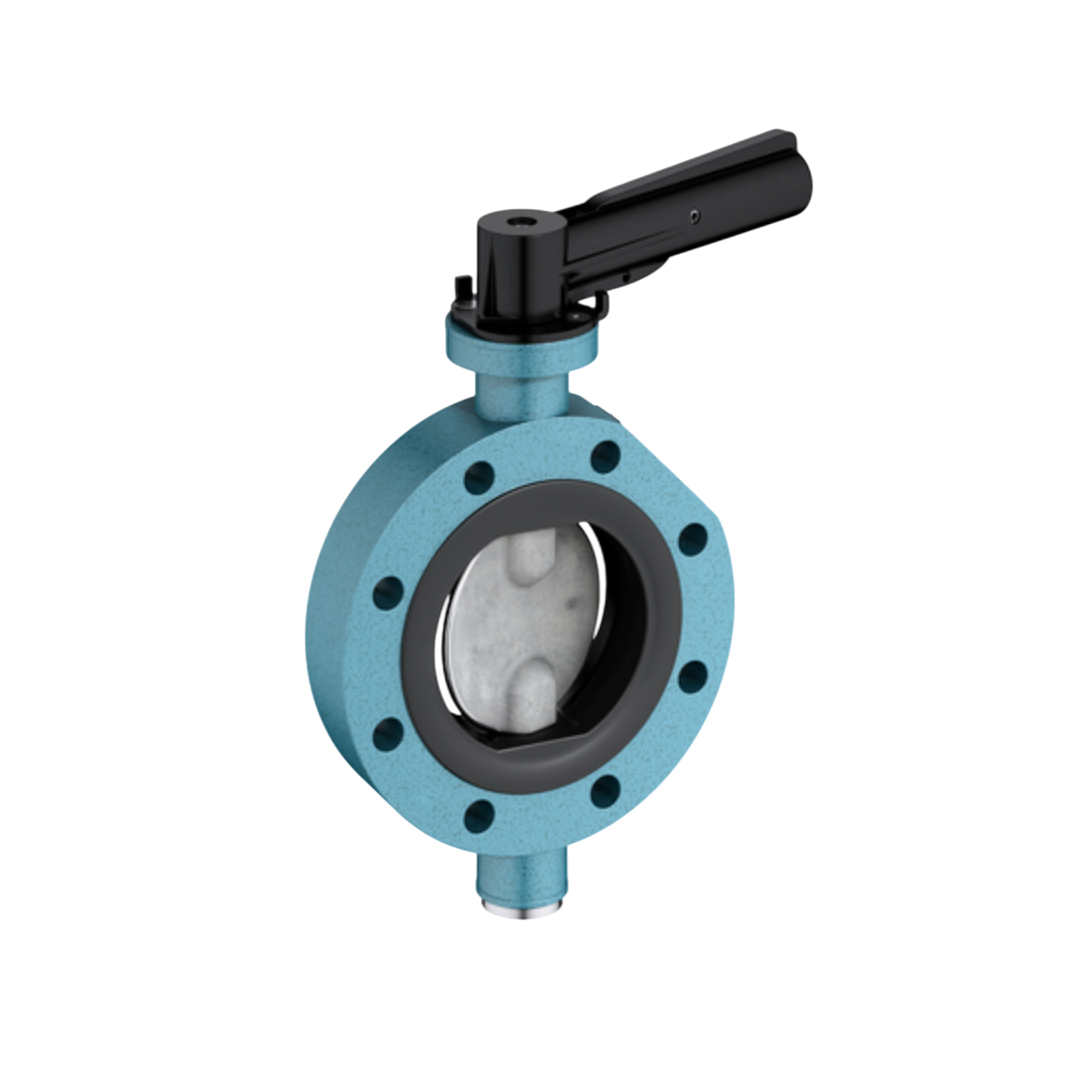

EBRO Butterfly Valve Wafer Type TW80 GD-AlSi9Cu3 Aluminiumalloy 80 DN 3 นิ้ว 6 บาร์
EBRO Butterfly Valve Wafer Type TW80 GD-AlSi9Cu3 Aluminiumalloy 80 DN 3 นิ้ว 6 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
27,751.58 ฿
ราคาปกติ
ราคาโปรโมชัน
27,751.58 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type TW80 GD-AlSi9Cu3 Aluminiumalloy 80 DN 3 นิ้ว 6 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 100
- ระยะหน้าประกบ (Face-to-Face): มาตรฐานของ EBRO
- การเชื่อมต่อหน้าแปลน: DIN 28459 สำหรับถังบรรทุก, ASME RF/FF
- แรงดันใช้งานสูงสุด: 6 บาร์
- ช่วงอุณหภูมิการทำงาน: –20°C ถึง +160°C (ขึ้นอยู่กับแรงดันและสื่อที่ใช้)
- วัสดุตัววาล์ว: อลูมิเนียมอัลลอย GD-AlSi9Cu3 (3.2163)
- วัสดุซีล: PTFE, EPDM, NBR, FKM, SBR (ขึ้นอยู่กับรุ่นและการใช้งาน)
- วัสดุแผ่นดิสก์: สแตนเลสสตีล G-X6CrNiMo18-10 (1.4408)
- การตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A), ISO 5208, Category 3
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อกับถังบรรทุกหรือไซโล โดยต้องแน่ใจว่าหน้าแปลนตรงกับมาตรฐาน DIN 28459 หรือ ASME RF/FF
- การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาบ่อยครั้ง และมีอายุการใช้งานยาวนาน
- การใช้งาน: เหมาะสำหรับการควบคุมการไหลของของเหลวหรือก๊าซในถังบรรทุก, ไซโล, และยานพาหนะขนส่ง โดยสามารถเปิด-ปิดได้อย่างรวดเร็วและปลอดภัย
การใช้งานทั่วไป
- วาล์วรุ่น TW 100 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
- อุตสาหกรรมเคมีและปิโตรเคมี
- ระบบน้ำร้อนและไอน้ำ
- ระบบทำความร้อนในเขตเมือง (District Heating)
- ระบบสูญญากาศ
- อุตสาหกรรมต่อเรือ
- เทคโนโลยีกระบวนการก๊าซ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การบริการที่ต้องการความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 80 (3 นิ้ว) |
| มาตรฐานระยะห่างหน้าแปลน (Face-to-Face) | มาตรฐานของ EBRO |
| มาตรฐานหน้าแปลน (Flange Accommodation) | DIN 28459 (สำหรับถังบรรทุกของเหลว) |
| การตรวจสอบความแน่นหนา (Tightness Check) | EN 12266 (Leakage rate A) ISO 5208, Category 3 |
| ช่วงอุณหภูมิที่ใช้งานได้ (Temperature Range) | -20°C ถึง +160°C (ขึ้นอยู่กับแรงดันและชนิดของของเหลว) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 6 บาร์ |
| วัสดุตัววาล์ว (Body Material) | - GD-AlSi9Cu3 (3.2163) - GK-AlSi12(Cu) (3.2583.02) |
| วัสดุซีล (Seat Material) | - EPDM (Ethylene Propylene Diene Rubber) - NBR (Nitrile Butadiene Rubber) - FPM (Fluorocarbon Rubber) - PTFE (Polytetrafluoroethylene) - SBR-Green (Styrene Butadiene Rubber) |
| วัสดุแผ่นวาล์ว (Disc Material) | G-X6CrNiMo18-10 (1.4408) (Stainless Steel) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 80 / DN 100 |
| ระยะหน้าประกบ (Face-to-Face) | มาตรฐานโรงงาน EBRO |
| มาตรฐานหน้าแปลน (Flange Accommodation) | DIN 28459 (สำหรับหน้าแปลนรถบรรทุกถัง) |
| รูปแบบพื้นผิวหน้าแปลน (Flange Surface Design) | DIN 28459, ASME RF/FF |
| การทดสอบความแน่น (Tightness Check) | EN 12266 (Leakage rate A) ISO 5208, Category 3 |
| ช่วงอุณหภูมิ (Temperature Range) | -20°C ถึง +160°C (ขึ้นอยู่กับแรงดันและสื่อที่ใช้งาน) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 6 bar |
| ตัววาล์ว (Body) | - ชิ้นเดียว (One piece) - แบบแยกส่วนพร้อมซีล PTFE |
| วัสดุตัววาล์ว (Body Material) | Aluminium alloy: • GD-AlSi9Cu3 (3.2163) • GK-AlSi12(Cu) (3.2583.02) |
| วัสดุที่นั่งวาล์ว (Seat Material) | - EPDM (Ethylene Propylene Diene Rubber) - NBR (Nitrile Butadiene Rubber) - FPM (Fluorocarbon Rubber) - PTFE (Polytetrafluoroethylene) - SBR-Green (Styrene Butadiene Rubber) |
| วัสดุแผ่นวาล์ว (Disc Material) | Stainless Steel: • G-X6CrNiMo18-10 (1.4408) |
ขนาดตัวสินค้า
| DN [mm] | 80 |
| Size [in] | 3 |
| A | 108 |
| B | 103 |
| C | 211 |
| D | 155 |
| E | 35 |
| H | 52 |
| L | 145 |
| Z | 71 |
| Weight [kg] | 2,3 |
