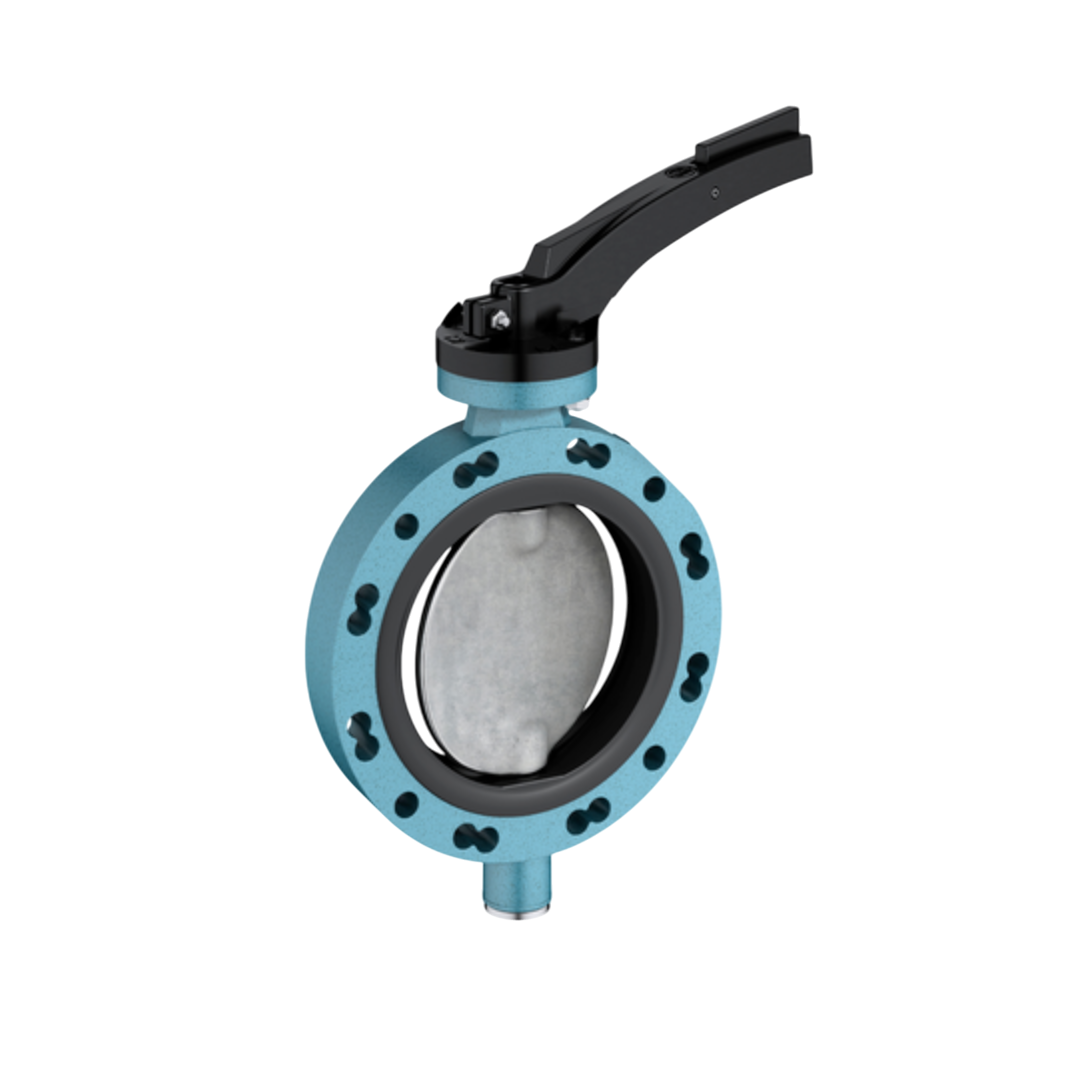

EBRO Butterfly Valve Wafer Type TW200 GD-AlSi9Cu3 Aluminiumalloy 200 DN 9 นิ้ว 6 บาร์
EBRO Butterfly Valve Wafer Type TW200 GD-AlSi9Cu3 Aluminiumalloy 200 DN 9 นิ้ว 6 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
47,954.73 ฿
ราคาปกติ
ราคาโปรโมชัน
47,954.73 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type TW200 GD-AlSi9Cu3 Aluminiumalloy 200 DN 9 นิ้ว 6 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 200 (8 นิ้ว)
- ระยะหน้าประกบ (Face-to-Face): มาตรฐานของ EBRO
- การเชื่อมต่อหน้าแปลน: DIN 28459 สำหรับถังบรรทุก, ASME RF/FF
- แรงดันใช้งานสูงสุด: 6 บาร์
- ช่วงอุณหภูมิการทำงาน: –20°C ถึง +160°C (ขึ้นอยู่กับแรงดันและสื่อที่ใช้)
- วัสดุตัววาล์ว: อลูมิเนียมอัลลอย GD-AlSi9Cu3 (3.2163)
- วัสดุซีล: EPDM, NBR, FKM, SBR (ขึ้นอยู่กับรุ่นและการใช้งาน)
- วัสดุแผ่นดิสก์: สแตนเลสสตีล X5CrNi18-10 (1.4301) หรือ G-X6CrNiMo18-10 (1.4408)
- การตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A), ISO 5208, Category 3
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อกับถังบรรทุกหรือไซโล โดยต้องแน่ใจว่าหน้าแปลนตรงกับมาตรฐาน DIN 28459 หรือ ASME RF/FF
- การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาบ่อยครั้ง และมีอายุการใช้งานยาวนาน
- การใช้งาน: เหมาะสำหรับการควบคุมการไหลของของเหลวหรือก๊าซในถังบรรทุก, ไซโล, และยานพาหนะขนส่ง โดยสามารถเปิด-ปิดได้อย่างรวดเร็วและปลอดภัย
การใช้งานทั่วไป
- วาล์วรุ่น TW 200 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
- อุตสาหกรรมเคมีและปิโตรเคมี
- ระบบน้ำร้อนและไอน้ำ
- ระบบทำความร้อนในเขตเมือง (District Heating)
- ระบบสูญญากาศ
- อุตสาหกรรมต่อเรือ
- เทคโนโลยีกระบวนการก๊าซ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การบริการที่ต้องการความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 200 (8 นิ้ว) |
| มาตรฐานระยะห่างหน้าแปลน (Face-to-Face) | มาตรฐานของ EBRO |
| มาตรฐานหน้าแปลน (Flange Accommodation) | DIN 28459 สำหรับถังบรรทุกของเหลว |
| การตรวจสอบความแน่นหนา (Tightness Check) | EN 12266 (Leakage rate A) และ ISO 5208, Category 3 |
| ช่วงอุณหภูมิที่ใช้งานได้ (Temperature Range) | -20°C ถึง +160°C (ขึ้นอยู่กับแรงดันและชนิดของของเหลว) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 6 บาร์ |
| วัสดุตัววาล์ว (Body Material) | อลูมิเนียมอัลลอย GD-AlSi9Cu3 (3.2163) |
| วัสดุซีล (Seat Material) | มีให้เลือกหลายชนิด: - EPDM - NBR - FPM (Viton) - SBR-Green |
| วัสดุแผ่นวาล์ว (Disc Material) | - G-X6CrNiMo18-10 (1.4408) - X2CrNiMo17-12-2 (1.4404) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 150 / DN 200 |
| มาตรฐานระยะห่างหน้าแปลน (Face-to-Face) | มาตรฐานโรงงานของ EBRO (EBRO works standard) |
| มาตรฐานหน้าแปลน (Flange Accommodation) | DIN 28459 สำหรับถังบรรทุกของเหลว |
| รูปแบบผิวหน้าแปลน (Flange Surface Design) | DIN 28459, ASME RF (Raised Face), FF (Flat Face) |
| การตรวจสอบความแน่นหนา (Tightness Check) | EN 12266 (Leakage rate A), ISO 5208, Category 3 |
| ช่วงอุณหภูมิที่ใช้งานได้ (Temperature Range) | -20°C ถึง +160°C (ขึ้นอยู่กับแรงดันและชนิดของของเหลว) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 6 บาร์ |
| วัสดุตัววาล์ว (Body Material) | อลูมิเนียมอัลลอย GD-AlSi9Cu3 (3.2163) |
| วัสดุเบาะวาล์ว (Seat Material) | - EPDM (ยางอีพีดีเอ็ม) - NBR (ยางไนไตรล์) - FPM (ยางฟลูออโรคาร์บอน) - SBR สีเขียว (ยางสไตรีนบิวทาไดอีน) |
| วัสดุจานวาล์ว (Disc Material) | - สแตนเลส X5CrNi18-10 (1.4301) - สแตนเลสหล่อ G-X6CrNiMo18-10 (1.4408) |
ขนาดตัวสินค้า
| DN [mm] | 200 |
| Size [in] | 9 |
| A | 182 |
| B | 176 |
| C | 358 |
| D | 275 |
| E | 50 |
| H | 110 |
| L | 240 |
| F | 90 |
| Z | 193 |
| Weight [kg] | 6,1 |
