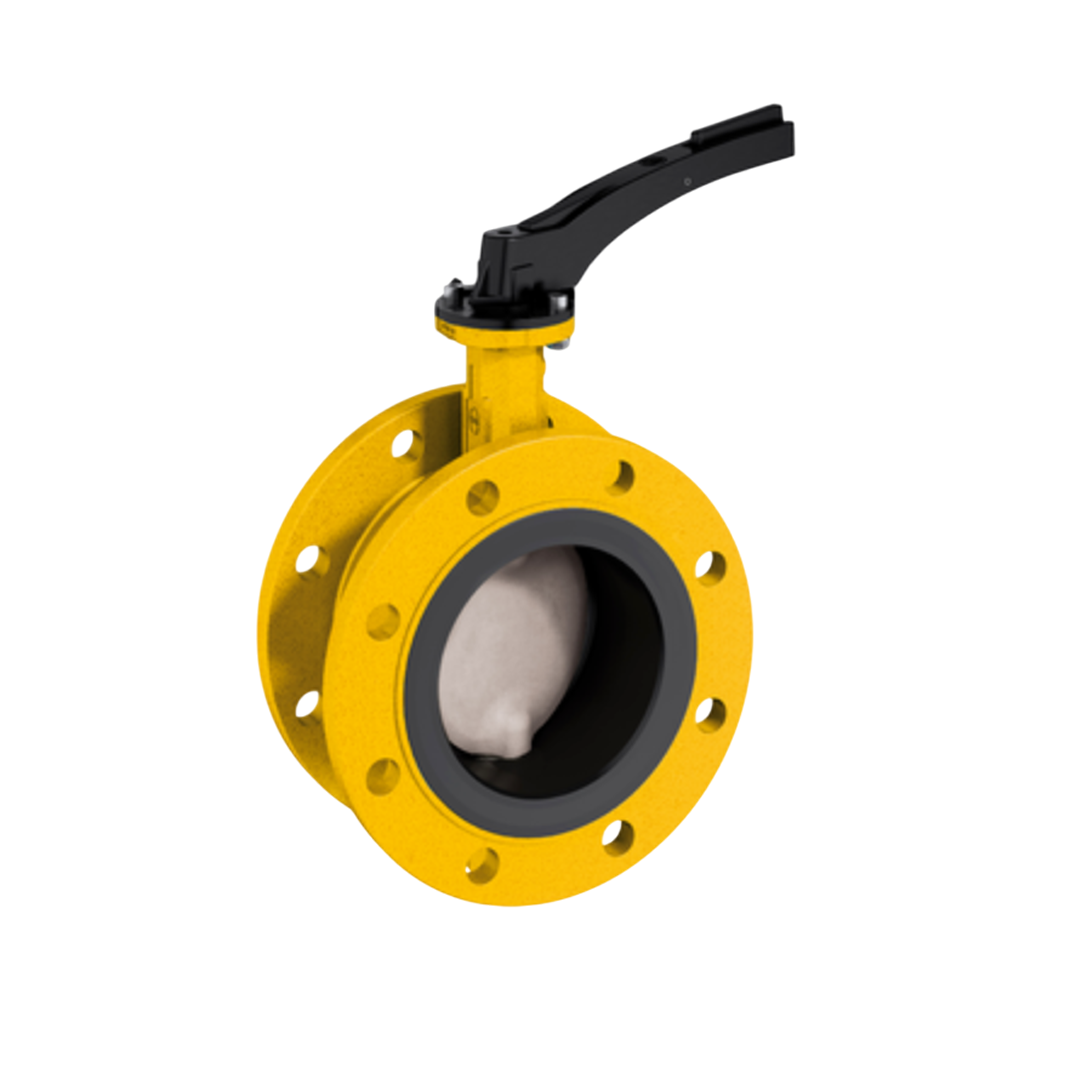

EBRO Butterfly Valve Wafer Type F012-A Gas EN-JS1030 Cast Iron 125* DN 5 นิ้ว 25 บาร์

คุณสมบัติ

• การซีล (Sealing): สามารถซีลได้อย่างแน่นหนา (Absolutely tight sealing) ไม่ว่าทิศทางการไหลจะเป็นอย่างไร (with flow in either direction).
• ตัววาล์ว (Valve body) และแผ่นดิสก์ (disc) ถูกผลิตอย่างแม่นยำ (accurately machined) ทำให้มีแรงบิดในการทำงานต่ำ (low operating torque) และมีอายุการใช้งานยาวนาน (long service life and reliability).
• มีระบบรองรับเพลาสามชั้น (Triple shaft bearings) ป้องกันการโก่งตัวของเพลา (prevents shaft deflection) และให้การนำทางที่ดีแม้ใช้งานเป็นเวลานาน (guarantees optimum guidance even after many years of operating service).
• สามารถถอดประกอบและนำวัสดุไปรีไซเคิลได้ตามประเภท (Can be disassembled, material-specific recycling possible).
• การติดตั้ง (Installation): สามารถติดตั้งแบบหน้าเดียวได้ (Single flange mounting possible) และสามารถติดตั้งในตำแหน่งใดก็ได้ (Can be installed in any desired position).
• แรงดัน (Pressure): ออกแบบมาสำหรับงานแรงดันสูง (designed for high pressure applications) โดยสามารถทนแรงดันได้สูงสุดถึง 25 bar (max. 25 bar) ขึ้นอยู่กับรุ่นและมาตรฐาน
• อุณหภูมิ (Temperature): มีช่วงอุณหภูมิในการทำงานตั้งแต่ -40 °C ถึง +200 °C (depending on pressure, medium and material) หรือ -10°C to +130°C ในบางรุ่น
• การเชื่อมต่อ (Flange Accommodation): รองรับมาตรฐานหน้าแปลนหลายแบบ เช่น EN 1092 PN 6/10/16/25, ASME Class 150/300, AS 4087 PN 16/21
• การใช้งานกับแก๊ส (For Gas): ออกแบบมาสำหรับใช้กับแก๊ส (for gas installations) และอาจมีข้อกำหนดเฉพาะสำหรับการใช้งานกับแก๊สประเภทต่างๆ โปรดตรวจสอบกับผู้ผลิต
• วัสดุ (Material): อาจทำจาก GP240GH หรือ EN-GJS-400-15 (Nodular Cast Iron: GGG-40) ขึ้นอยู่กับรุ่น
• ขนาด (Nominal Diameter): มีขนาดตั้งแต่ DN 50 ถึง DN 1400 หรือมากกว่านั้น ขึ้นอยู่กับรุ่น

การติดตั้ง

• สามารถติดตั้งได้ในทุกตำแหน่งที่ต้องการ (Can be installed in any desired position).
• สามารถติดตั้งแบบหน้าเดียวได้ (Single flange mounting possible).
• โดยทั่วไปจะเป็นวาล์วแบบมีหน้าแปลนคู่ (double flanged design) ซึ่งต้องติดตั้งระหว่างหน้าแปลนของท่อ
• ควรติดตั้งตามคู่มือการติดตั้งของผู้ผลิตและปฏิบัติตามมาตรฐานความปลอดภัยที่เกี่ยวข้องกับการติดตั้งวาล์วแก๊ส

การใช้งานทั่วไป

• เหมาะสำหรับงานที่ต้องการการซีลที่แน่นหนาสำหรับแก๊ส (Absolutely tight fixing with stream in either direction for gas).
• ใช้ในการเปิด-ปิดการไหลของแก๊ส (on-off service) ในระบบท่อส่งแก๊ส (gas reducing stations, transmission/distribution grids of natural gas).
• สามารถใช้งานในอุตสาหกรรมต่างๆ (industrial applications), ระบบน้ำและบำบัดน้ำเสีย (water and wastewater technology), การต่อเรือ (shipbuilding), โรงไฟฟ้า (power plants), ระบบผลิตน้ำจืด (desalination technology), ท่อส่งหลัก (trunk mains), ระบบท่อ (pipeline applications), และสถานีสูบน้ำ (pumping stations).
• เหมาะสำหรับงานแรงดันสูง (high pressure applications).

ข้อมูลจำเพาะ

ข้อมูลทางเทคนิค

ขนาดตัวสินค้า

DN [mm]	125*
Size [inch]	5
A [mm]	180
B [mm]	140
C [mm]	320
Ø D [mm]	123
Ø E [mm]	280
E [mm]	26
Ø F [mm]	140
Flange	90
ZF/V	F05
H1 [mm]	14
N [mm]	16
P [mm]	-
Z [mm]	-
Bearings fixed/adjustable	x
Weight [kg] (EN-JS1030)	24
