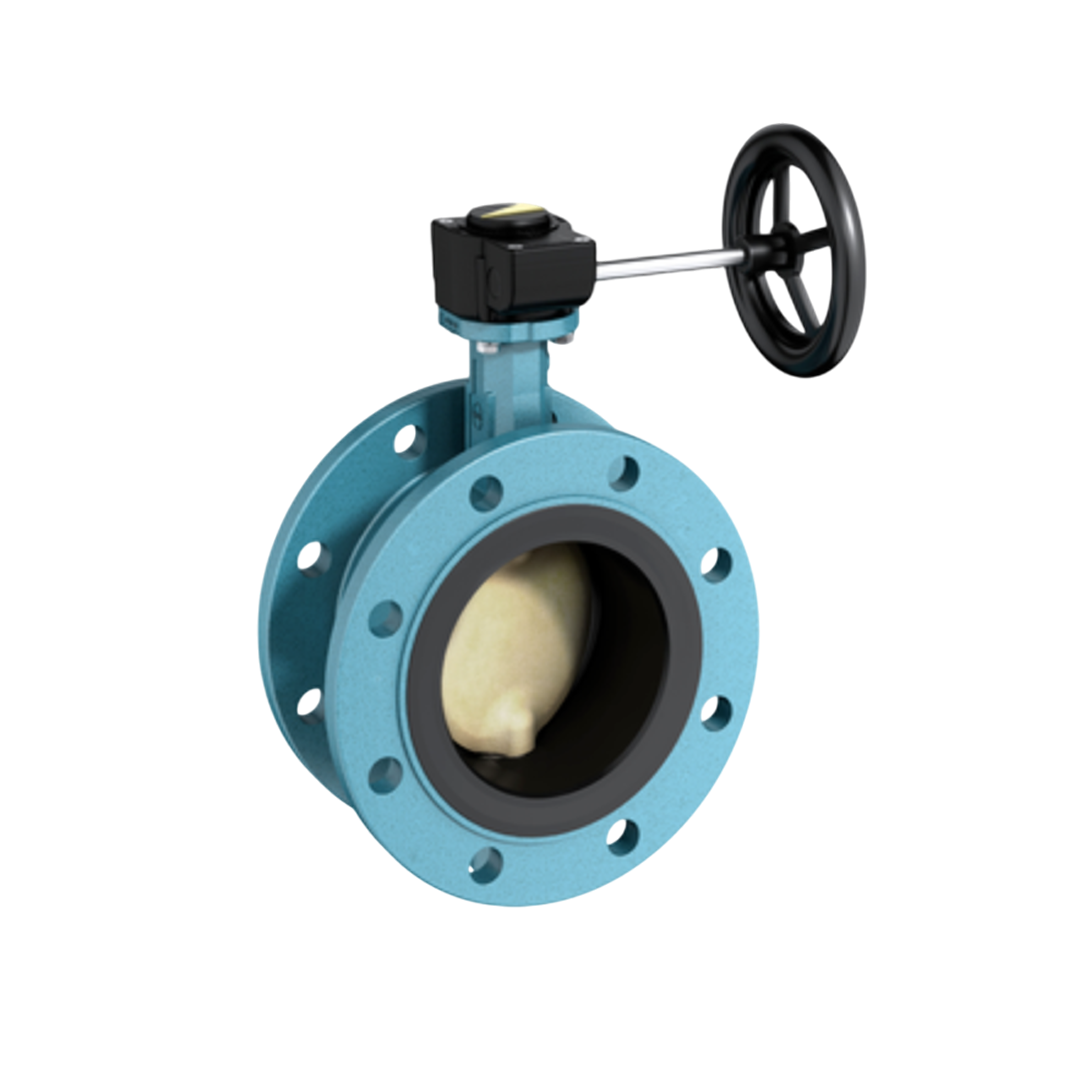

EBRO Butterfly Valve Wafer Type F012-A EN-JS1030 Cast Iron 250* DN 10 นิ้ว 25 บาร์
EBRO Butterfly Valve Wafer Type F012-A EN-JS1030 Cast Iron 250* DN 10 นิ้ว 25 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
75,840.00 ฿
ราคาปกติ
ราคาโปรโมชัน
75,840.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type F012-A EN-JS1030 Cast Iron 250* DN 10 นิ้ว 25 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตัวเรือน (Body): เหล็กหล่อกลม (Nodular Cast Iron, EN-GJS-400-15) หรือ เหล็กคาร์บอน (GP240GH)
- ซีลและปะเก็น: NBR, EPDM, หรือทองแดง (Cu)
- เพลา (Shaft): สแตนเลสเกรด 1.4104, 1.4401, 1.4462 หรืออลูมิเนียมบรอนซ์ (CC333G)
- แผ่นดิสก์ (Disc): เหล็กหล่อกลม, สแตนเลสเกรด 1.4408, หรืออลูมิเนียมบรอนซ์
- ซีล: DIN 7603, DIN 915
- สกรู: DIN 908, DIN 915
- Flange: ตามมาตรฐาน EN, DIN, หรือ ANSI (ขึ้นอยู่กับรุ่น)
- ผิวสัมผัส: Electropolished, Mirror finished
- สารเคลือบป้องกัน: Halar, Rilsan, Nonstick
การติดตั้ง
- ตรวจสอบขนาดท่อ (DN) และแรงดันใช้งานให้ตรงกับข้อกำหนด
- ทำความสะอาดผิวท่อและฟลานจ์เพื่อป้องกันการรั่วซึม
- ติดตั้งวาล์วในตำแหน่งที่เหมาะสม (แนวตั้งหรือแนวนอน) โดยให้ลูกศรบนตัววาล์วชี้ทิศทางการไหล
- ใช้กุญแจแรงบิด (Torque Wrench) เพื่อขันสกรูยึด flange ตามค่าที่กำหนด
- ตรวจสอบการทำงานของเพลาและดิสก์ก่อนใช้งาน
- หลีกเลี่ยงการกระแทกหรือการติดตั้งในที่ที่มีแรงสั่นสะเทือนสูง
- ใช้ปะเก็น (Gasket) ที่เหมาะสมเพื่อป้องกันการรั่ว
การใช้งานทั่วไป
- ระบบน้ำ: น้ำดื่ม, น้ำประปา, น้ำหล่อเย็น
- ระบบสารเคมี: ของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง (ต้องเลือกวัสดุให้เหมาะสม เช่น สแตนเลสเกรด 1.4401/1.4404)
- ระบบไอน้ำ: ไอน้ำอุณหภูมิไม่เกิน 120°C (ขึ้นอยู่กับวัสดุซีล)
- อุตสาหกรรมอาหารและยา: ใช้ร่วมกับวัสดุ Food-Grade (เช่น EPDM, สแตนเลสเกรดสูง)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| Pos. | Description | Material | Material-No./Standard |
| 1 | Body | Nodular Cast Iron (EN-GJS-400-15) | EN-JS1030 |
| Carbon Steel (GP240GH) | 1.0619 | ||
| 2 | Seat/vulcanization | NBR (Nitrile butadiene rubber) | - |
| EPDM (Ethylene propylene diene monomer) | - | ||
| 3/4 | Bearing bush | Brass (CuZn3Pb3) | CV6H4N |
| 5 | O-Ring | NBR | - |
| EPDM | - | ||
| 6/7 | Shaft | X14CrMoS17 | 1.4104 |
| X39CrMo17-1 | 1.4122 | ||
| X5/(X2)CrNiMo17-12-2 | 1.4401/1.4404 | ||
| X2CrNiMoN22-5-3 | 1.4462 | ||
| CC333G (Aluminium Bronze) | 1.4469 | ||
| X5CrNiCuNb 16-4* | 1.4452* | ||
| 8 | Disc | Nodular Cast Iron (EN-GJS-400-15) | EN-JS1030 |
| Stainless Steel (G-X5CrNiMo19-11-2) | 1.4408 | ||
| G-X2CrNiMoN26-7-4* | 1.4469* | ||
| Aluminium Bronze (CuAl10Fe5Ni5-C) | CC333G | ||
| Coating | Halar, Rilsan, Nonstick | - | |
| Surface quality | Electropolished, mirror finished | - | |
| 9 | Sleeve | Stainless Steel (X5CrNi18-10) | 1.4301 |
| 10 | Taper pin | Stainless Steel (X5CrNi18-10) | 1.4301 |
| G-X5CrNiMo19-11-2* | 1.4408* | ||
| 11 | Washer | Stainless Steel (A4) | - |
| 12 | Hex nut | Stainless Steel (A4) | - |
| 13 | Shaft retention | Brass (CuZn3Pb3) | CV6H4N |
| Stainless Steel (16MnCr5*) | 1.7131* | ||
| 14 | Cover plate | Sectional steel (S235JR) | - |
| Nodular Cast Iron (EN-GJS-400-15) | EN-JS1030 | ||
| 15 | Screw | Steel (45 H galvanized) | - |
| Stainless Steel (A4-70) | - | ||
| 16 | Seal DIN 915 | Copper (Cu) | - |
| 17 | Plug screw DIN 908 | Machining steel (11SMnPb30) | 1.0718 nickel-plated |
| Stainless Steel (G-X5CrNiMo19-11-2) | 1.4408 | ||
| 18 | Threaded pin DIN 915 | Steel (45 H galvanized) | - |
| Stainless Steel (X5CrNiMo17-12-2) | 1.4401 | ||
| 19 | Clamping ring | Sectional steel (S235JR) | - |
| 20 | Cylinder screw | Stainless Steel (A4) | - |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | DN 50 - DN 1400 | ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 50 ถึง DN 1400 |
| Face-to-Face | EN 558 Series 13 ISO 5752 Series 13 | ระยะหน้าประชิด: EN 558 Series 13, ISO 5752 Series 13 |
| Flange Accommodation | EN 1092 PN 6/10/16/25 ASME B16.5 / B16.47 ASME Class 150 (PS max = 19 bar) ASME Class 300 (PS max = 25 bar) AS/NZS 4087 PN 16 / PN21 / PN35 AS 2129 Tab.E / Tab.F JIS B 2220 10K | มาตรฐานแปลน: EN 1092 PN 6/10/16/25, ASME B16.5 / B16.47, ASME Class 150 (ความดันสูงสุด 19 บาร์), ASME Class 300 (ความดันสูงสุด 25 บาร์), AS/NZS 4087 PN16 / PN21 / PN35, AS 2129 ตาราง E / F, JIS B 2220 10K |
| ข้อจำกัดของแปลน | Flange accommodation not in all sizes available. Others on request | บางขนาดไม่มีแปลนรองรับ ต้องสอบถามเพิ่มเติมในกรณีอื่น ๆ |
| Flange Surface Design | EN 1092 Form A / B ASME RF, FF | รูปแบบพื้นผิวแปลน: EN 1092 แบบ A / B, ASME แบบ RF (Raised Face), FF (Flat Face) |
| Top Flange | EN ISO 5211 | แปลนด้านบน: มาตรฐาน EN ISO 5211 |
| Marking | EN 19 | มาตรฐานการทำเครื่องหมาย: EN 19 |
| Tightness Check | EN 12266 (Leakage rate A) ISO 5208, Kategorie 3 | การทดสอบความแน่นหนา: EN 12266 (ระดับการรั่วไหล A), ISO 5208 หมวดหมู่ 3 |
| Temperature Range | -40°C to +200°C (depending on pressure, medium and material) | ช่วงอุณหภูมิ: -40°C ถึง +200°C (ขึ้นอยู่กับความดัน, ของไหล และวัสดุ) |
| Operating Pressure | max. 25 bar | ความดันใช้งานสูงสุด: 25 บาร์ |
| Differential Pressure | max. ∆p 25 bar | ความดันต่างสูงสุด: ∆p สูงสุด 25 บาร์ |
| Vacuum | up to 1 mbar absolute | รองรับสุญญากาศได้ถึง 1 mbar (ค่าความดันสัมบูรณ์) |
ขนาดตัวสินค้า
| DN [mm] | 250* |
| Size [inch] | 10 |
| A [mm] | 305 |
| B [mm] | 250 |
| C [mm] | 555 |
| Ø D [mm] | 248 |
| Ø E [mm] | 445 |
| E [mm] | 28 |
| Ø F [mm] | 165 |
| Flange | 150 |
| ZF/V | F12 |
| H1 [mm] | 22 |
| N [mm] | 24 |
| P [mm] | - |
| Z [mm] | - |
| Bearings fixed/adjustable | 189 |
| Weight [kg] (EN-JS1030) | 79 |
