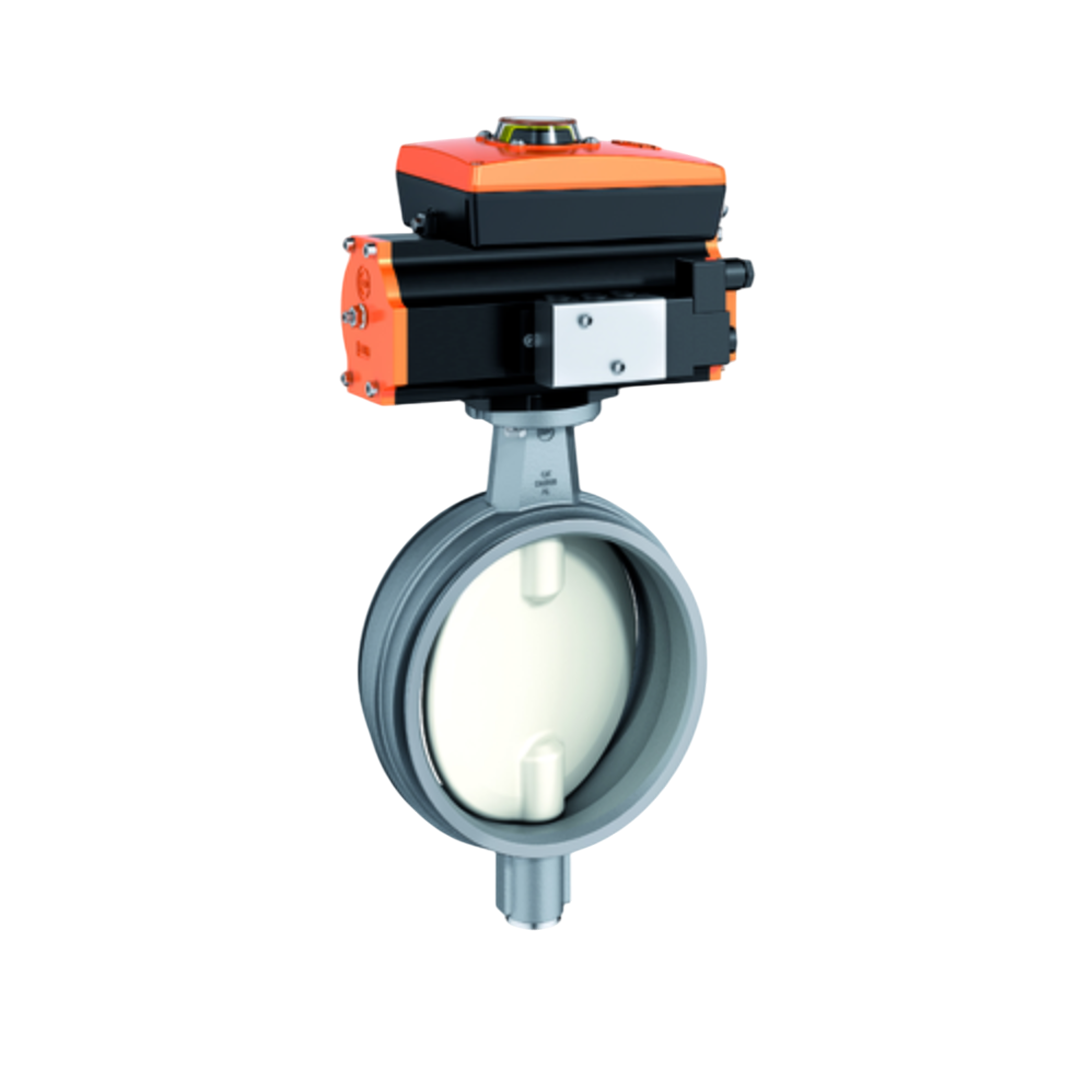

EBRO Butterfly Valve Wafer Type CK GD-AlSi9Cu3 Aluminiumalloy 200 DN 8 นิ้ว 1 บาร์
EBRO Butterfly Valve Wafer Type CK GD-AlSi9Cu3 Aluminiumalloy 200 DN 8 นิ้ว 1 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
39,962.27 ฿
ราคาปกติ
ราคาโปรโมชัน
39,962.27 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type CK GD-AlSi9Cu3 Aluminiumalloy 200 DN 8 นิ้ว 1 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 80 ถึง DN 250
- ระยะหน้าประกบ (Face-to-Face): มาตรฐานของ EBRO
- หน้าแปลนด้านบน (Top Flange): EN ISO 5211
- การตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A), ISO 5208, Category 3
- ช่วงอุณหภูมิการทำงาน: –10°C ถึง +60°C (ขึ้นอยู่กับแรงดันและสื่อที่ใช้)
- แรงดันใช้งานสูงสุด: 1 บาร์
- วัสดุตัววาล์ว: อลูมิเนียม
- วัสดุแผ่นดิสก์: เคลือบด้วย NBR สีขาว หนา 3 มม. (ความแข็ง 90° Shore A)
- วัสดุเพลา: สแตนเลสสตีล AISI 316 (1.4401)
การติดตั้ง
- การติดตั้ง: ออกแบบมาให้ติดตั้งระหว่างหน้าแปลนในระบบท่อที่มีความหนา 2 มม. โดยใช้แหวนหนีบแบบรวดเร็ว (quick-connect clamping rings)
- การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาบ่อยครั้ง และสามารถถอดประกอบได้ง่าย
- การใช้งาน: เหมาะสำหรับการควบคุมการไหลของของเหลวหรือก๊าซในอุตสาหกรรมอาหารและการขนส่งวัสดุจำนวนมาก โดยสามารถเปิด-ปิดได้อย่างรวดเร็วและปลอดภัย
การใช้งานทั่วไป
- วาล์วรุ่น CK เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การขนส่งวัสดุจำนวนมาก (bulk goods)
- ระบบที่ต้องการความสะอาดสูง
- ระบบที่ต้องการการเปิด-ปิดวาล์วอย่างรวดเร็ว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 80 – DN 250 |
| ระยะห่างหน้าแปลน (Face-to-Face) | มาตรฐานของ EBRO |
| หน้าแปลนบน (Top Flange) | EN ISO 5211 |
| การตรวจสอบความแน่นหนา (Tightness Check) | EN 12266 (Leakage rate A), ISO 5208 Category 3 |
| ช่วงอุณหภูมิที่ใช้งานได้ (Temperature Range) | -10°C ถึง +60°C (ขึ้นอยู่กับแรงดันและชนิดของของเหลว) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 1 บาร์ |
| วัสดุตัววาล์ว (Body Material) | อลูมิเนียม |
| วัสดุแผ่นวาล์ว (Disc Material) | อลูมิเนียมเคลือบ NBR สีขาว หนา 3 มม. ความแข็ง 90° Shore A (ปลอดภัยตามมาตรฐาน FDA) |
| วัสดุเพลา (Shaft Material) | สแตนเลส AISI 316 (1.4401) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 80 - DN 250 |
| ระยะห่างหน้าแปลน (Face to Face) | มาตรฐานของ EBRO |
| หน้าแปลนด้านบน (Top Flange) | EN ISO 5211 |
| การตรวจสอบความแน่นหนา (Tightness Check) | EN 12266 (Leakage rate A), ISO 5208 Category 3 |
| ช่วงอุณหภูมิที่ใช้งานได้ (Temperature Range) | -10°C ถึง +60°C (ขึ้นอยู่กับแรงดันและชนิดของของเหลว) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 1 บาร์ |
| วัสดุตัววาล์ว (Body Material) | อะลูมิเนียม |
| วัสดุแผ่นวาล์ว (Disc) | ทรงโค้งคล้ายลูกบอล (Ball Contour) เคลือบด้วย NBR สีขาว หนา 3 มม. ความแข็ง 90° Shore A (ปลอดภัยตามมาตรฐาน FDA) |
| ส่วนเกินของแผ่นวาล์วเหนือเบาะวาล์ว | 0.3 มม. สำหรับ DN 100 0.35 มม. สำหรับ DN 250 |
| วัสดุแกนหมุน (Shaft Material) | สแตนเลส AISI 316 (1.4401) มีตัวเลือกอื่นตามคำขอ |
ขนาดตัวสินค้า
| DN [mm] | 200 |
| Size [in] | 8 |
| A | 179 |
| B | 166 |
| C | 345 |
| D | 215 |
| E | 85 |
| F | 90 |
| Flange | F07 |
| G | 16 |
| H1 | 20 |
| H2 | 38 |
| J | 20 |
| Z | 175 |
| Weight [kg] | 5,8 |
