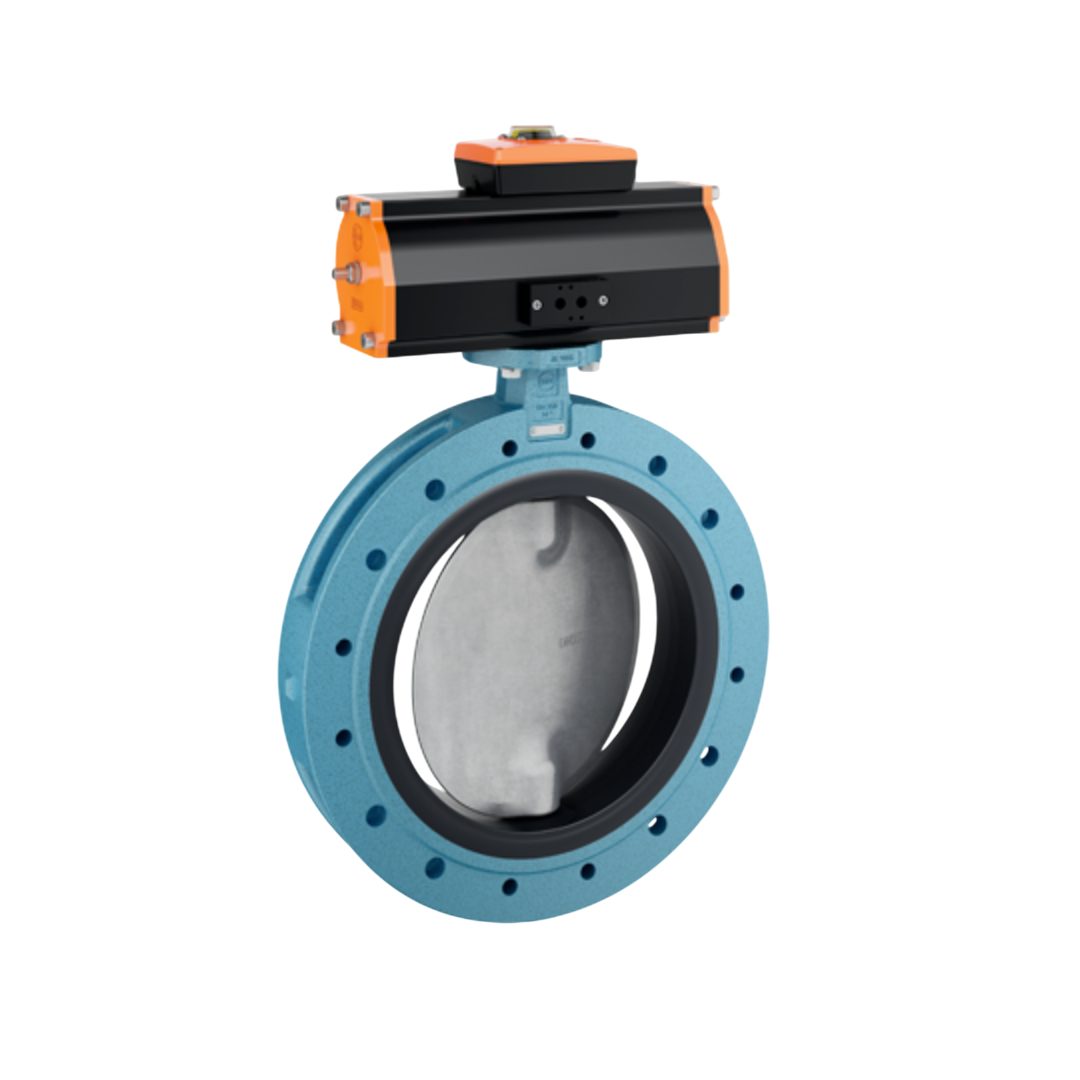

EBRO Butterfly Valve Double flanged Z612-A EN-GJS-400-18 LT Cast Iron 600 DN 24 นิ้ว 10 บาร์

คุณสมบัติหลัก

• ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 350 – DN 600
• มาตรฐานระยะห่างหน้าแปลน (Face-to-Face):
• EN 558 Series 20
• ISO 5752 Series 20
• API 609 Table 1
• มาตรฐานการเชื่อมต่อหน้าแปลน (Flange Connection):
• EN 1092 PN 10/16
• ASME Class 150
• ลักษณะพื้นผิวหน้าแปลน (Flange Surface Design):
• EN 1092 Form A/B
• ASME RF, FF
• หน้าแปลนด้านบน (Top Flange): EN ISO 5211
• การทดสอบการรั่วซึม (Tightness Check):
• EN 12266 (Leakage rate A)
• ISO 5208, Category 3
• ช่วงอุณหภูมิที่รองรับ (Temperature Range): -40°C ถึง +200°C (ขึ้นอยู่กับแรงดัน ของไหล และวัสดุที่ใช้)
• แรงดันใช้งานสูงสุด (Operating Pressure): สูงสุด 10 บาร์​

การติดตั้ง

• ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
• การติดตั้งแบบ Double Flanged: ติดตั้งระหว่างหน้าแปลนของท่อโดยใช้สลักเกลียวทั้งสองด้าน
• การบำรุงรักษา: ไม่ต้องการการบำรุงรักษา (Maintenance-free)
• การถอดประกอบ: สามารถถอดประกอบได้ และวัสดุสามารถรีไซเคิลได้ตามประเภทของวัสดุ​

การใช้งานทั่วไป

• วาล์ว EBRO Z 612-A เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:​
• อุตสาหกรรมอาหารและเครื่องดื่ม
• โรงงานบำบัดน้ำเสีย
• อุตสาหกรรมยา
• อุตสาหกรรมเคมีและปิโตรเคมี
• อุตสาหกรรมวัสดุก่อสร้าง
• อุตสาหกรรมการขนส่งทางเรือ
• โรงไฟฟ้า
• วิศวกรรมโยธา

ข้อมูลจำเพาะ

ข้อมูลทางเทคนิค

ขนาดตัวสินค้า

DN [mm]	600
Size [in]	24
A	498
B	435
C	933
Ø Di	582
Ø D	830
E	154
Ø F	210
Flange	F16
G	46
H1	48
H2	82
Z	562
Weight [kg]	261
