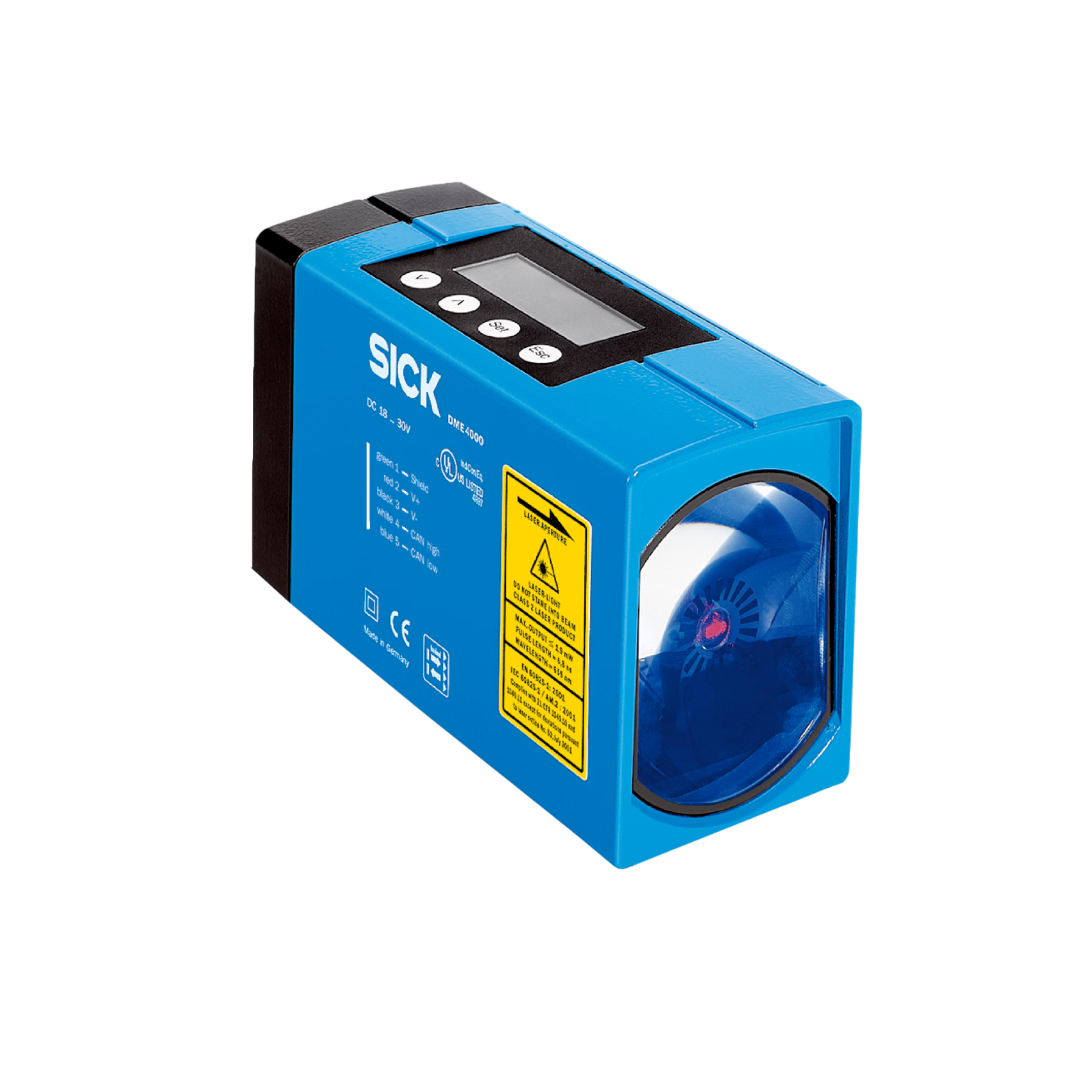

Distance Sensors SICK รุ่น Laser Distance Sensors DME4000-113 เซนเซอร์วัดระยะทาง
Distance Sensors SICK รุ่น Laser Distance Sensors DME4000-113 เซนเซอร์วัดระยะทาง
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Distance Sensors SICK รุ่น Laser Distance Sensors DME4000-113 เซนเซอร์วัดระยะทาง
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Laser Distance Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยี Laser Triangulation หรือ Time-of-Flight (ToF) เพื่อตรวจวัดระยะทางของวัตถุ โดยการปล่อยแสงเลเซอร์ไปยังพื้นผิวหรือวัตถุที่ต้องการตรวจจับ แล้วทำการวัดระยะห่างจากเซนเซอร์ถึงวัตถุ โดยการวิเคราะห์การสะท้อนของแสงเลเซอร์ที่กลับมา ซึ่งสามารถให้ข้อมูลที่แม่นยำและมีความละเอียดสูงในการตรวจวัดระยะทางในหลากหลายสภาพแวดล้อม
DME4000
เซนเซอร์มาตรฐานสำหรับการวัดระยะทางได้ไกลถึง 220 เมตร DME4000 เป็นเซนเซอร์วัดระยะทางแบบใช้รีเฟลกเตอร์ รองรับระยะตรวจจับได้ไกลถึง 220 เมตร มีคุณสมบัติเด่นในการวัดที่แม่นยำและตอบสนองได้อย่างรวดเร็ว พร้อมเอาต์พุตสวิตช์มัลติฟังก์ชัน และอินพุตสำหรับฟังก์ชันต่าง ๆ เช่น สแตนด์บาย, ตั้งค่าล่วงหน้า (preset), การบำรุงรักษา และฟังก์ชันอื่น ๆ ของระบบ
คุณสมบัติ
- ระยะการวัด: 0.15 ม. ... 50 ม. / 0.15 ม. ... 130 ม. / 0.15 ม. ... 220 ม.
- การตั้งตำแหน่งที่รวดเร็วด้วยเซลล์การวัดที่มีความเร็วสูงมาก
- ความแม่นยำและความสามารถในการทำซ้ำที่สูงมาก
- เริ่มต้นใช้งานง่าย: หน้าจอแอลซีที่มีแสงสว่างและข้อมูลการวิเคราะห์
- การติดตั้งและการจัดแนวที่ง่าย: ขายึดการจัดแนวพร้อมสปริง / แสงแดงที่มองเห็นได้
- หลากหลายอินเทอร์เฟซ: SSI, RS-422, PROFIBUS, HIPERFACE, CANopen, DeviceNet
ประโยชน์
- รอบการวัดที่รวดเร็วช่วยให้การผสานเข้ากับระบบควบคุมมีประสิทธิภาพสูงสุด เพื่อเพิ่มผลผลิต
- แสงเลเซอร์สีแดงและขายึดที่ปรับได้ (อุปกรณ์เสริม) ช่วยให้การจัดแนวได้อย่างรวดเร็วและง่ายดาย รับประกันการติดตั้งที่ตรงเวลาและประหยัดค่าใช้จ่าย
- การตรวจสอบตัวเองหลายจุดช่วยให้การแจ้งเตือนการบำรุงรักษาและการเปลี่ยนทดแทน เพิ่มความพร้อมใช้งานของเครื่องจักรโดยรวม
- ตัวเรือนโลหะที่ทนทานและอุปกรณ์เสริมสำหรับการทำความร้อนและการทำความเย็นช่วยให้มั่นใจในความเชื่อถือได้ในสภาพแวดล้อมที่รุนแรง
- หน้าจอแสดงผลที่ใช้งานง่ายพร้อมเมนูที่เข้าใจง่ายและการโปรแกรมจากภายนอกด้วย PC/PLC ช่วยให้การตั้งค่าได้อย่างรวดเร็วและประหยัดค่าใช้จ่าย
- อินเทอร์เฟซแบบอนุกรมหลายประเภทช่วยให้การส่งออกตำแหน่งไปยังตัวควบคุมได้อย่างรวดเร็วและเพิ่มความยืดหยุ่นในการผสานเข้ากับแอปพลิเคชัน
- การตรวจสอบความเร็วในตัวช่วยให้ข้อมูลเพิ่มเติมเพื่อเพิ่มความน่าเชื่อถือของกระบวนการ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Measuring range | 0.15 m ... 50 m, on “diamond grade” reflective tape |
| Target | Reflector |
| Resolution | 0.05 mm ... 5 mm |
| Repeatability | ≤ 1 mm 1) 2) |
| Measurement accuracy | ± 3 mm |
| Response time | 6 ms |
| Output time | 2 ms |
| Light source | Laser, red 3) visible red light |
| Type of light | Visible red light |
| Laser class | 2, complies with 21 CFR 1040.10 and 1040.11 except for the conformance according to “Laser Notice No. 50” from June 24, 2007 (IEC 60825-1:2014, EN 60825-1:2014) |
| Typ. light spot size (distance) | 130 mm (at 70 m) 270 mm (at 150 m) 360 mm (at 220 m) |
| Max. movement speed | 10 m/s |
| Safety-related parameters | MTTFD 101 years DCavg 0% |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Dimensions (W x H x D) | 61 mm x 85 mm x 166 mm |
| Housing material | Metal (zinc diecast) |
| Window material | Glass |
| Weight | Approx. 1,650 g |
| Connection type | Male connector, M16, 8-pin |
