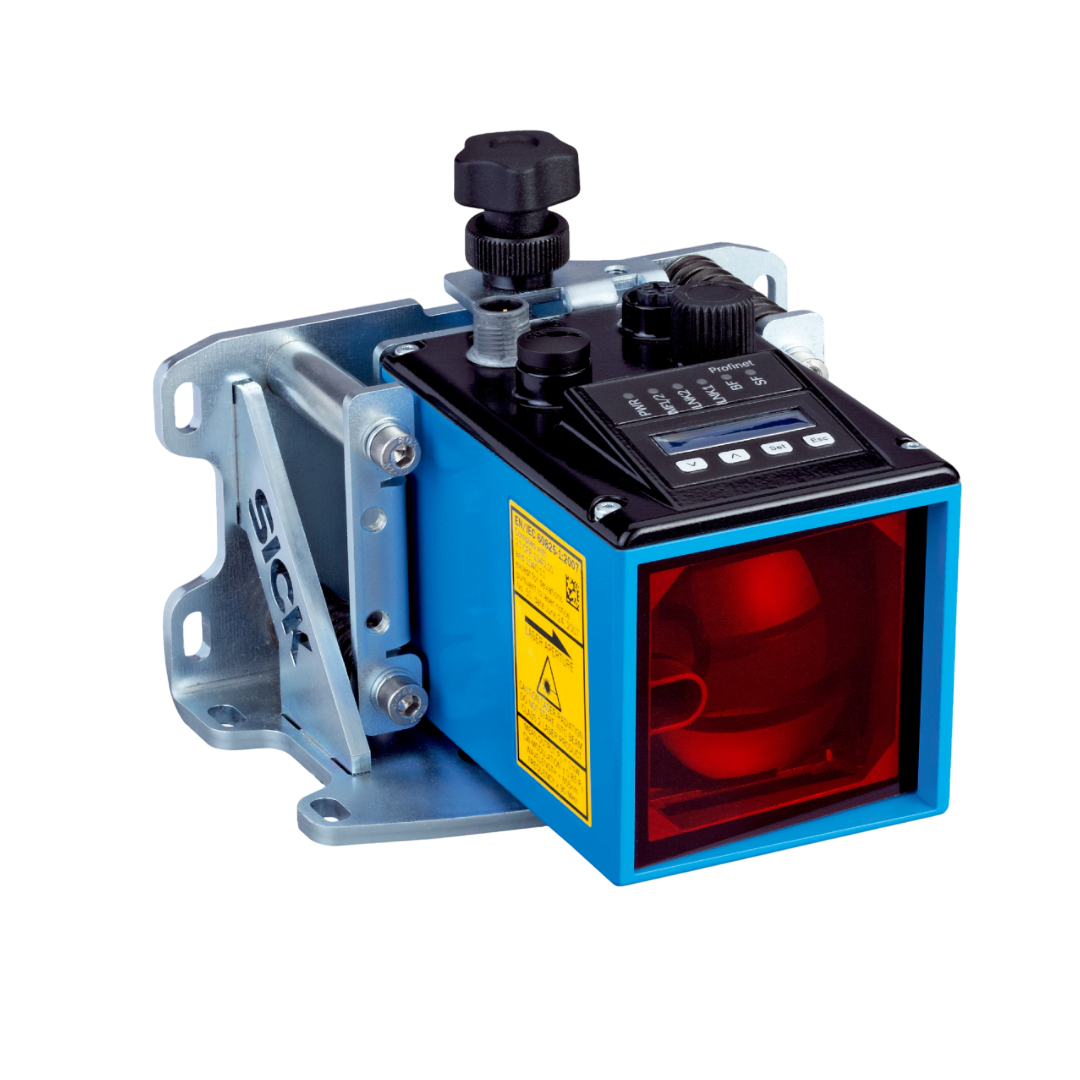

Distance Sensors SICK รุ่น Laser Distance Sensors DL100-23AA2211 เซนเซอร์วัดระยะทาง
Distance Sensors SICK รุ่น Laser Distance Sensors DL100-23AA2211 เซนเซอร์วัดระยะทาง
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Distance Sensors SICK รุ่น Laser Distance Sensors DL100-23AA2211 เซนเซอร์วัดระยะทาง
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Laser Distance Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยี Laser Triangulation หรือ Time-of-Flight (ToF) เพื่อตรวจวัดระยะทางของวัตถุ โดยการปล่อยแสงเลเซอร์ไปยังพื้นผิวหรือวัตถุที่ต้องการตรวจจับ แล้วทำการวัดระยะห่างจากเซนเซอร์ถึงวัตถุ โดยการวิเคราะห์การสะท้อนของแสงเลเซอร์ที่กลับมา ซึ่งสามารถให้ข้อมูลที่แม่นยำและมีความละเอียดสูงในการตรวจวัดระยะทางในหลากหลายสภาพแวดล้อม
Dx100
การวางตำแหน่งที่เชื่อถือได้ รวดเร็ว และแม่นยำ กลุ่มผลิตภัณฑ์ Dx100 ผสานเทคโนโลยีล้ำสมัยเข้ากับการออกแบบที่เป็นนวัตกรรม เทคโนโลยีการวัดแบบเฟสชิฟต์ของผลิตภัณฑ์ช่วยให้ได้ประสิทธิภาพสูงสุด ซึ่งได้ถูกปรับให้เหมาะสมสำหรับการผสานเข้ากับวงจรควบคุมแบบปิดอย่างสมบูรณ์ โดยความร่วมมือกับผู้ผลิตระบบขับเคลื่อน โครงยึดแบบ 3 แกนที่เป็นนวัตกรรม ตัวเรือนที่เล็กที่สุดในกลุ่มเซนเซอร์เดียวกัน รวมถึงระบบล็อกอัจฉริยะพร้อมขั้วต่อแบบรวดเร็ว ช่วยให้การใช้งานสะดวกยิ่งขึ้นและลดต้นทุนการเป็นเจ้าของ
คุณสมบัติ
- ระยะการวัดได้ถึง 300 เมตร (ขึ้นอยู่กับรุ่น)
- รองรับอินเทอร์เฟซ Fieldbus หลากหลายประเภท
- มีการแจ้งเตือนก่อนเกิดความล้มเหลวและข้อมูลการวิเคราะห์ระบบ
- หน้าจอแสดงผลพร้อมเมนูที่ใช้งานง่ายและไฟ LED แสดงสถานะที่มองเห็นได้ชัดเจน
- ตัวเรือนโลหะขนาดเล็กและทนทาน
- มีขายึดปรับแนวแบบ 3 แกนพร้อมระบบล็อกเร็วเป็นอุปกรณ์เสริม
- รูยึดยาวสำหรับการปรับตำแหน่งจุดศูนย์เมื่อเปลี่ยนอุปกรณ์
ประโยชน์
- พฤติกรรมการทำงานในระบบวงจรปิดที่ได้รับการปรับปรุงช่วยให้ได้ประสิทธิภาพและผลผลิตสูงสุด
- อุณหภูมิการใช้งานต่ำสุดถึง –40 °C ช่วยให้มั่นใจในความเชื่อถือได้สูงสุดในคลังสินค้าแช่เย็นและห้องแช่แข็ง (ขึ้นอยู่กับรุ่น)
- รองรับอินเทอร์เฟซ Fieldbus และ Ethernet หลากหลายประเภท มอบความยืดหยุ่นสูงสุดและการสื่อสารที่รวดเร็วเพื่อประสิทธิภาพสูงสุด
- การแจ้งเตือนก่อนเกิดความล้มเหลวและข้อมูลการวิเคราะห์ระบบอย่างละเอียดช่วยให้สามารถบำรุงรักษาเชิงป้องกันได้ ทำให้เครื่องจักรมีเวลาทำงานสูงสุด
- ตัวเรือนโลหะขนาดเล็กที่แข็งแรงและขั้วต่อที่รองรับ SpeedCon™ ช่วยให้ติดตั้งได้ง่ายแม้ในพื้นที่จำกัด
- ขายึดปรับแนวแบบ 3 แกนช่วยให้ปรับแนวได้อย่างรวดเร็วและเปลี่ยนใช้งานได้ง่าย ลดค่าใช้จ่ายในการบำรุงรักษาและการติดตั้ง
- อุปกรณ์เสริมหลากหลายช่วยให้สามารถใช้งานได้อย่างยืดหยุ่นและรับประกันฟังก์ชันการทำงานที่ยอดเยี่ยม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Measuring range | 0.15 m ... 300 m, on “diamond grade” reflective tape |
| Scope | Indoor |
| Target | Reflector |
| Resolution | 0.1 mm, 0.125 mm, 1 mm, 10 mm, 100 mm, freely adjustable |
| Repeatability | 2 mm 1) |
| Measurement accuracy | ± 3 mm 2) |
| Response time | 2 ms |
| Measurement cycle time | 1 ms |
| Output time | 1 ms |
| Light source | Laser, red 3) |
| Type of light | Visible red light |
| Laser class | 2, complies with 21 CFR 1040.10 and 1040.11 except for the conformance according to “Laser Notice No. 50” from June 24, 2007 (IEC 60825-1:2014, EN 60825-1:2014) |
| Typ. light spot size (distance) | 5 mm + (2 mm x distance in m) |
| Max. movement speed | 15 m/s |
| Acceleration (max.) | ≤ 15 m/s² |
| MTTFD | 101 years |
| DCavg | 0% |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Dimensions (W x H x D) | 69.4 mm x 82.5 mm x 100.2 mm |
| Housing material | Metal (Aluminum die cast) |
| Window material | Plastic (PMMA) |
| Weight | Approx. 800 g (with mounting bracket: approx. 1,600 g) |
| Connection type | Male connector, M12, SPEEDCON™ compatible |
